Базовые схемы выпрямителей

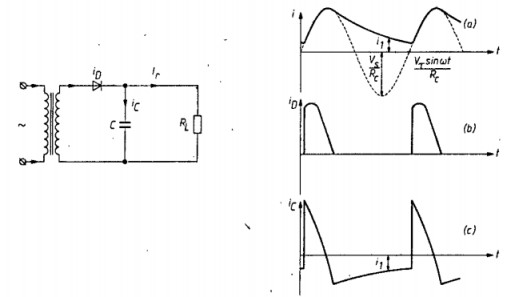

Однополупериодный выпрямитель с емкостной нагрузкой
Может быть рекомендован для использования только в устройствах с малым током нагрузки, так как постоянная составляющая тока в обмотке трансформатора снижает КПД. Если величина тока Ir дана в миллиамперах, а напряжение пульсаций Uo - в вольтах (двойная амплитуда), то емкость С (в микрофарадах) равна 15 Ir / U. Форма пульсаций в принципе идентична для всех выпрямителей с емкостным фильтром.

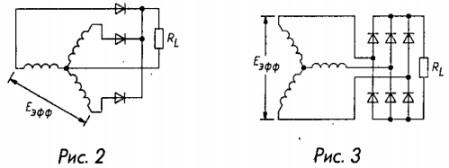

Трехфазный выпрямитель с одной обмоткой на фазу

Рис. 2: Uпик= 0,82 Еэфф, коэффициент пульсаций 17,7%, частота пульсаций 3f. Рис. 3: Uпик=1,412 Еэфф, коэффициент пульсаций 4%, частота пульсаций 6f.

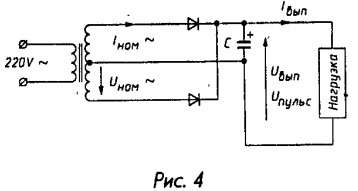

Двухполупериодный выпрямитель
Рекомендован для использования в низковольтных устройствах, так как падение напряжения на диодах меньше, чем у мостового выпрямителя. Значение тока Ir действительно при непрерывном режиме функционирования. Максимальное значение тока Irm допустимо в продолжение 60 с, если при этом среднее значение тока нагрузки остается ниже Ir.

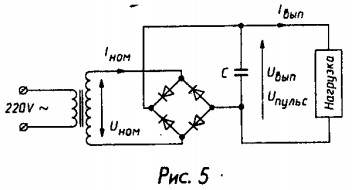

Двухполупериодный мостовой выпрямитель
Рекомендован для использования в устройствах со средним и большим током потребления. Значение тока Ir действительно при непрерывном режиме работы. Максимальное значение тока Irm допустимо в течение 60 с, если при этом среднее значение выходного тока остается ниже Ir.

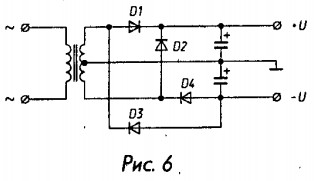

Двухполярный двухполупериодный выпрямитель
Используется в двухполярных источниках питания. Четыре дискретных диода можно заменить мостовым выпрямителем.

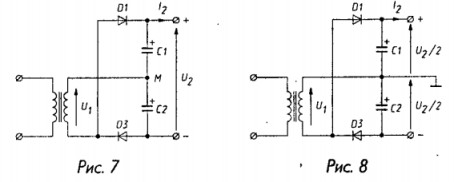

Удвоитель напряжения Латура-Делона-Гренашера


Рис. 7: асимметричный источник питания. Рис. 8: симметричный источник питания.
Диоды должны выдерживать напряжение до 3 Ui (имеется в виду эффективное значение Ui), а конденсаторы - 1,5 Ui, причем их емкость определяется соотношением: С (мкФ) - 100 I2 (мА) / Ui (В). Трансформатор должен обеспечивать 5 I2.

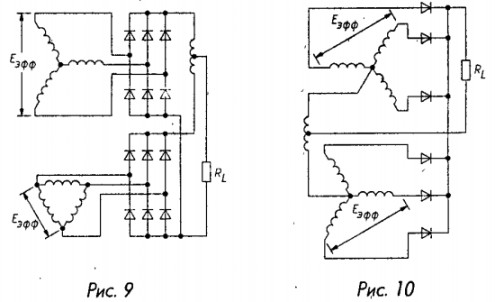

Трехфазный выпрямитель с двумя обмотками на фазу

Рис. 9 (шестифазная схема): Uпик= 0,82 Еэфф, коэффициент пульсаций 4%, частота пульсаций 6 f.
Рис. 10 (двенадцатифазная схема): Uпик = 1,412 Еэфф, коэффициент пульсаций 2%, частота пульсаций 12 f

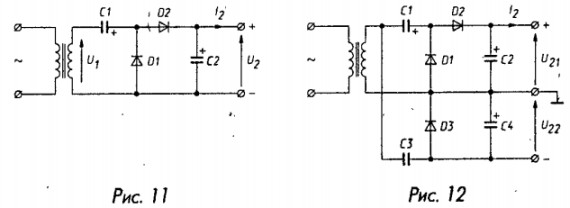

Удвоитель напряжения Шенкеля-Вилларда (Вийяра)

Рис. 11: асимметричный источник питания. Рис. 12: симметричный удвоитель напряжения.
Диоды должны выдерживать напряжение до 3 Ui (имеется в виду эффективное значение Ui), конденсатор С1 - 1,5 Ui, конденсатор С2 - в два раза больше. Емкость определяется из соотношения: С (мкФ) = 100 I2 (мА) / Ui (В). Трансформатор должен обеспечивать 5 I2.

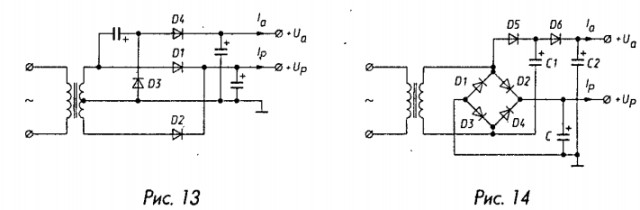

Дополнительный маломощный выход


Подключение, удвоителя напряжения к двухполупериодному со средней точкой или двухполупериодному мостовому выпрямителю позволяет получить основное выходное напряжение U и дополнительное выходное напряжение Ua х 2 Up . Данную схему рекомендуется использовать только тогда, когда I < 0,2 I .

Умножитель напряжения Латура-Делона-Гренашера

Для примера показаны четыре секции, но их число может быть увеличено. Диоды должны выдерживать 3 Еэфф, конденсатор С1 - 1,5 Еэфф, последующие - в два раза больше. Емкость определяется из соотношения: С (мкФ) = 100 I2 (мА) / Ui (В). Трансформатор обязан обеспечивать 5 I2.

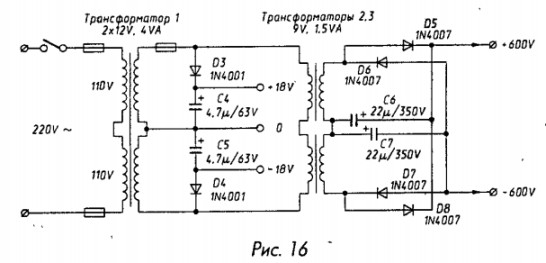

Источник высокого напряжения на обычных трансформаторах
За трансформатором Tpl, обеспечивающим 2x12 В, последовательно включены два повышающих трансформатора Тр2, ТрЗ (с 9 до 220 В), за которыми стоят удвоители напряжения, позволяющие получить разность потенциалов в 1,2 кВ. Дополнительно данная схема выдает 2x18 В для питания, например, операционных усилителей.

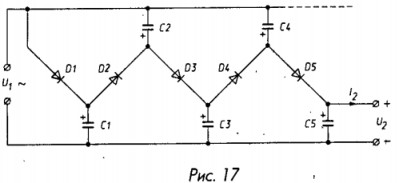

Умножитель напряжения Шенкеля-Вилларда (Вийяра)
Для примера показаны пять секций, но их число может быть увеличено. Величина выходного сопротивления меньше, чем в предыдущей схеме, однако необходимо применение конденсаторов с рабочими напряжениями 1,5 Uэфф для С1 и U2 для Сn.

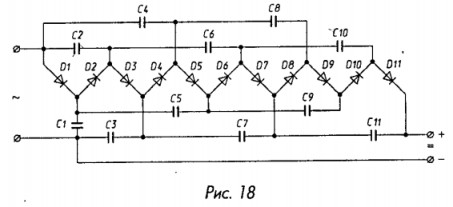

Гибридный умножитель напряжения
Схема обеспечивает снижение выходного сопротивления за счет расположения конденсаторов так, что переменное напряжение на них имеет большую, чем обычно, величину. Пропорциональное возрастание разности потенциалов подразумевает использование конденсаторов с соответствующими рабочими напряжениями.

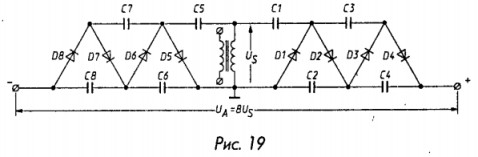

Симметричный умножитель напряжения
Сочетание двух удвоителей напряжения, каждый их которых имеет четыре секции, обеспечивает меньшее выходное сопротивление, чем в случае применения схемы Латура-Делона-Гренашера, использующей восемь секций.

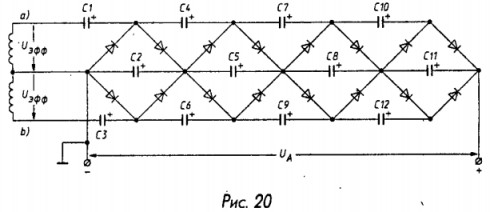

Умножитель напряжения большой мощности
В умножителях напряжения, использующих принцип двухполупериодного выпрямления, пульсации значительно снижены, а выходное сопротивление в четыре раза меньше, чем в случае однополупе-риодного умножителя.

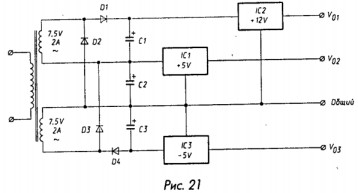

Получение трёх напряжений от двух обмоток
Схема сочетает двухполупериодный выпрямитель (конденсатор С2 заряжается через диоды D2 и D3) с двумя однополупериодными (D1C1 и D4C3). Такая схема сводит к минимуму мощность, рассеиваемую на стабилизаторах.
