Источники опорного напряжения, стабилизация

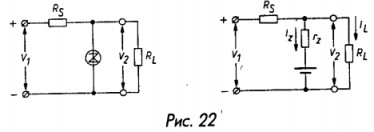

Принципиальная и эквивалентная схемы стабилизатора на стабилитроне
Условие: (V1 - V2) / Rs > V2 / RL. Коэффициент стабилизации: DV2 / DV1 = 1 / [1 + (Rs / rz) + (rz / RL)]. Выходное сопротивление несколько меньше динамического сопротивления стабилитрона rz.

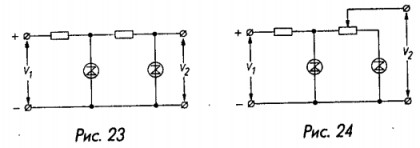

Стабилизаторы на двух стабилитронах
Позволяет стабилизировать предварительно стабилизированное напряжение (рис. 23) или получить регулируемый источник опорного напряжения с относительно низким внутренним сопротивлением (рис. 24).

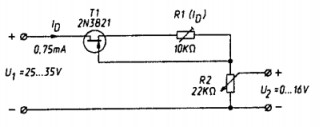

Стабилизатор на полевом транзисторе
Используя транзистор Т1, имеющий ток стока (регулируемый резистором R1), для которого температурный дрейф становится равным нулю (0,75 мА для транзистора 2N3821), и с помощью резистора R2 можно получить высокостабильный источник опорного напряжения. Правда, такой источник характеризуется повышенным внутренним сопротивлением.

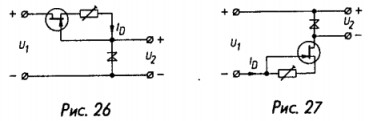

Стабилизатор на полевом транзисторе и стабилитроне
Используя полевой транзистор в качестве двухполюсника-генератора стабильного тока, получают опорное напряжение относительно «минуса» (рис. 26) или «плюса» (рис. 27) первичного источника питания.


Генератор стабильного тока для стабилитрона
Применяя стабилитрон ZD1, можно использовать регулирующий транзистор Т1 в качестве источника стабильного тока для питания стабилитрона ZD2.

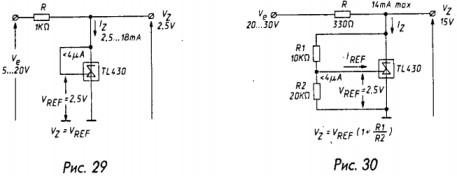

Программируемые стабилитроны TL430 и TL431
Рис. 29: фиксированное опорное напряжение равно 2,5 В. Рис.30: опорное напряжение определяется резисторами R1 и R2. Диапазон разброса Vref составляет от 2,44 до 2,55 В. Максимальная мощность рассеяния - 750 мВт, диапазон тока Iz - от 1 до 100 мА, ток Ircf ~2 мкА (< 4 мкА). Цифры в скобках приведены в качестве примера.

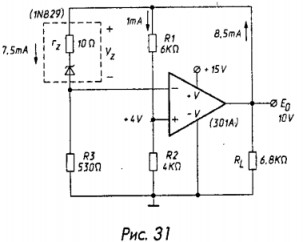

Стабилизация тока стабилитрона
Операционный усилитель устраняет влияние колебаний тока в нагрузке на стабилитрон. Слабая положительная обратная связь обеспечивает оптимальное подавление остаточных пульсаций.

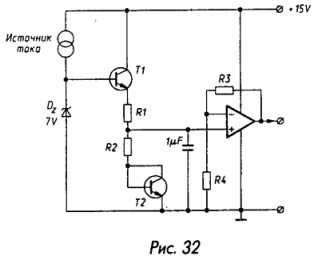

Подстройка температурного коэффициента напряжения
Транзистор Т1 подключен к прецизионному источнику напряжения, выполненному на стабилитроне Dz. В зависимости от сопротивлений резисторов R1 и R2 (от 15 до 42 кОм) преобладает либо положительный (за счет влияния перехода база-эмиттер транзистора Т1), либо отрицательный температурный коэффициент (за счет влияния перехода база-эмиттер транзистора Т2). Рекомендуется использовать сдвоенные транзисторы. Температурный коэффициент схемы равен ±250 млн-1/°С. Значения сопротивлений R1 и R2 выбираются в зависимости от нужной величины выходного напряжения.

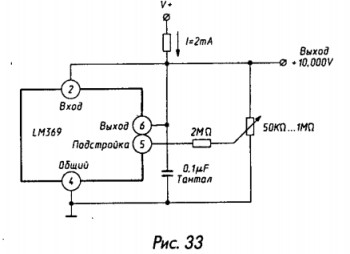

Источник опорного напряжения 10 В на LM369
В диапазоне температур от 0 до 70 °С дрейф напряжения составляет менее 5 мВ. Источник используется с током нагрузки до 10 мА. Диапазон подстройки (с помощью переменного резистора) составляет ±10 мВ. Конденсатор емкостью 100 нФ, подключенный между выводом б и землей, может снизить уровень шумов и помех.


Стабилитрон из интегрального транзистора
В интегральных схемах, содержащих электрически не зависимые транзисторы, с помощью обратного смещения перехода эмиттер-база можно использовать один из этих транзисторов (рис. 34) в качестве источника опорного напряжения (приблизительно на 6,5 В, дрейф 2,5 mB/°C. Дрейф может быть значительно снижен (рис. 35), если последовательно подключить прямосмещенный переход эмиттер-база другого транзистора.

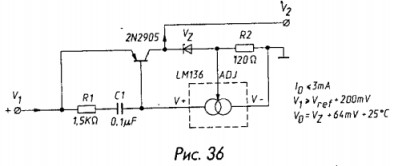

Прецизионный источник опорного напряжения с LM134/234/334
Рабочий ток опорного диода на 2,5 В типа LM136 поддерживается неизменным благодаря транзистору, режим которого задается микросхемой LM334, управляемой током опорного диода, который в этом случае не зависит от нагрузки.

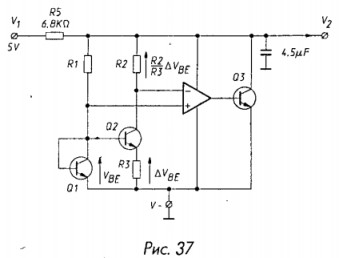

Источник опорного напряжения (ICL8069)
Между эмиттером и коллектором регулирующего транзистора Q3 суммируются напряжение Vкэ и падение напряжений на резисторе R1, которое за счет использования операционного усилителя равняется R2 х VBE / R3. Величины сопротивлений и размеры баз выбираются таким образом, чтобы компенсировать температурный дрейф VBE транзисторов Q1 и Q2.

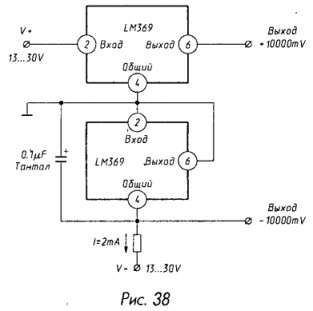

Двухполярный источник опорного напряжения ±10 В на LM369
В диапазоне температур от 0 до 70 °С дрейф напряжения составляет менее 5 мВ. Источник может использоваться с током нагрузки до 10 мА.

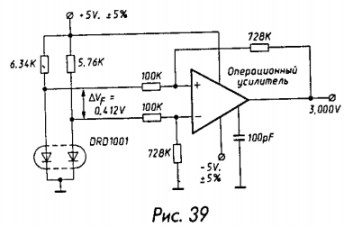

Дифференциальный источник опорного напряжения
Два диода с различным легированием, встроенные в общий корпус, имеют разность прямого падения напряжения, не зависящую от температуры. Почти аналогичного результата можно достичь при использовании кремниевого диода и светодиода. Этот метод особенно интересен в том случае, когда в распоряжении имеется источник только низкого напряжения (5 В).

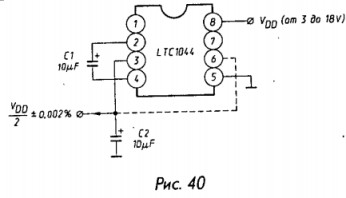

Прецизионный делитель напряжения на LTC1044
На выходе делителя получается половина напряжения VDD с точностью до 0,002% при условии, что ток нагрузки меньше 100 нА. Цепь, обозначенная пунктирной линией, необходима только в случае, если VDD < 6 В.
