Государственный стандарт Российской федерации.
ГОСТ Р 50571.2-94. (МЭК 364-3-93).


Электроустановки зданий
часть 3. Основные характеристики.
дата введения 1.01.1995г.
ОКСТУ 3402, УДК 696.6:006.354, Группа Е08
Предисловие

1. ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 337 “Электрооборудование жилых и общественных зданий”
2. ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 10.11.94 № 273
Настоящий стандарт содержит полный аутентичный текст международного стандарта МЭК 364-3-93 “Электрические установки зданий. Часть 3. Основные характеристики”, с дополнительными требованиями, учитывающими потребности народного хозяйства
3. ВВЕДЕН ВПЕРВЫЕ

ВВЕДЕНИЕ

Настоящий стандарт является частью комплекса государственных стандартов на электроустановки зданий, разрабатываемых на основе комплекса стандартов Международной электротехнической комиссии МЭК 364 “Электрические установки зданий”.
Комплекс государственных стандартов, в том числе и настоящий стандарт, по системе построения, содержанию, разбивки по частям, главам и разделам полностью соответствует системе, принятой в комплексе стандартов МЭК 364.
Нумерация разделов и пунктов в настоящем стандарте соответствует установленной в стандарте МЭК 364-3 (1993) на электроустановки зданий.
Применение системы нумерации разделов и пунктов стандарта в соответствии с МЭК 364-3-93 обеспечивает взаимоувязку требований частных стандартов комплекса стандартов на электроустановки зданий по правилам, принятым Техническим комитетом 64 МЭК “Электрические установки зданий”.
До приведения “Правил устройства электроустановок” (ПУЭ) в соответствие с комплексом стандартов на электроустановки зданий, ПУЭ применяют в части требований, не противоречащих указанному комплексу стандартов.
Положения настоящего стандарта должны применяться во всех областях, входящих в сферу работ по стандартизации и сертификации электроустановок зданий, при разработке и пересмотре стандартов, норм и правил на устройство, испытания и эксплуатацию электроустановок.
Стандарт содержит полный аутентичный текст МЭК 364-3-93 с изменением № 1 (1994), а также дополнительные требования, отражающие потребности народного хозяйства, которые в тексте стандарта выделены курсивом.
Подавляющая часть положений МЭК 364-3-93, относящихся к классификации внешних воздействий и требованиям по воздействию внешних факторов, не может быть применена в отечественной практике без их дополнения или уточнения с учетом требований государственных стандартов, регламентирующих общие требования в части внешних воздействующих факторов (ВВФ): ГОСТ 15150, ГОСТ 15543.1, ГОСТ 17516.1, ГОСТ 24682.
Требования государственных стандартов в части ВВФ, дополняющие или уточняющие положения соответствующих пунктов МЭК 364-3-93, приведены в настоящем стандарте в таблице и выделены в тексте курсивом.
Не применяют в народном хозяйстве требования приложения А (в части перечня внешних условий по группе А), приложений В, С и D к МЭК 364-3-93, относящиеся к внешним воздействиям. В стандарт дополнительно включено приложение Е, в котором в качестве справочных данных отражено соответствие между условиями в части ВВФ по требованиям настоящего стандарта и МЭК 364-3-93.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает основные характеристики электроустановок зданий, которые необходимы для обеспечения безопасности при эксплуатации электроустановок.
Область применения стандарта - по ГОСТ Р 50571.1.
Требования настоящего стандарта являются обязательными.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15543.1-89 Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам
ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам
ГОСТ 24682-81 Изделия электротехнические. Общие технические требования в части воздействия специальных сред
ГОСТ Р 50571.1-93 Электроустановки зданий. Основные положения
МЭК 721(1990) Классификация условий окружающей среды

ЧАСТЬ 3. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ


3.1. Общие положения
Электроустановки оценивают по следующим характеристикам:
- назначение электроустановки, ее общая структура и источники питания - 31;
- внешние воздействия, которым она подвержена, - 32;
- совместимость оборудования - 33;
- ремонтопригодность - 34;
- пожаровзрывобезопасность в течение срока службы.
Эти характеристики должны учитываться при выборе защитных мер безопасности, а также при выборе и установке оборудования.
Примечание - Для установок связи необходимо учитывать требования соответствующих государственных стандартов, относящихся к рассматриваемому типу установки.

31. Назначение, структура электроустановки и источники питания

311. Потребляемая мощность и режим работы электроустановки

311.1. Для проектирования экономически целесообразных, надежных и пожаровзрывобезопасных электроустановок в диапазонах допустимых температур и падения напряжения необходима оценка мощности источника питания.

311.2. При определении мощности источника питания электроустановки или ее частей, необходимо учитывать одновременность включения потребителей.

312. Питающие электрические сети
Необходимо оценить следующие характеристики питающих электрических сетей:
- типы систем токоведущих проводников;
- типы систем заземления;
- способы и устройства защиты от пожара (взрыва).

312.1. Типы систем токоведущих проводников
В настоящем стандарте рассматриваются следующие типы систем токоведущих проводников.
Для систем токоведущих проводников переменного тока: однофазные двухпроводные; однофазные трехпроводные; двухфазные трехпроводные; двухфазные пятипроводные; трехфазные четырехпроводные; трехфазные пятипроводные.
Для систем токоведущих проводников постоянного тока: двухпроводные; трехпроводные.

312.2. Типы систем заземления
В настоящем стандарте рассматриваются следующие типы систем заземления электрических сетей: ТN-S, ТN-С, ТN-С-S, ТТ, IТ (рисунки 31А-31К)
На рисунках 31А-31Е даны примеры типов систем заземления для обычно используемых трехфазных сетей переменного тока. На рисунках 31F-31К даны примеры типов систем заземления сетей постоянного тока. Используемые на рисунках буквенные обозначения имеют следующий смысл.

Первая буква - характер заземления источника питания:
Т - непосредственное присоединение одной точки токоведущих частей источника питания к земле;
I - все токоведущие части изолированы от земли или одна точка заземлена через сопротивление.
Вторая буква - характер заземления открытых проводящих частей электроустановки:
Т - непосредственная связь открытых проводящих частей с землей, независимо от характера связи источника питания с землей;
N - непосредственная связь открытых проводящих частей с точкой заземления источника питания (в системах переменного тока обычно заземляется нейтраль).
Последующие буквы (если таковые имеются) - устройство нулевого рабочего и нулевого защитного проводников:
S - функции нулевого защитного и нулевого рабочего проводников обеспечиваются раздельными проводниками.
С - функции нулевого защитного и нулевого рабочего проводников объединены в одном проводнике (РЕN-проводник).

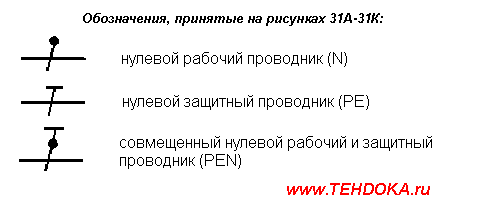

Обозначения, принятые на рисунках 31А-31К:

нулевой рабочий проводник, нулевой защитный проводник


312.2.1. Система TN (рисунки 31А; 31В; 31С)
Питающие сети системы TN имеют непосредственно присоединенную к земле точку. Открытые проводящие части электроустановки присоединяются к этой точке посредством нулевых защитных проводников.
В зависимости от устройства нулевого рабочего и нулевого защитного проводников различают следующие три типа системы TN:
система TN-S - нулевой рабочий и нулевой защитный проводники работают раздельно по всей системе;
система TN-C-S - функции нулевого рабочего и нулевого защитного проводников объединены в одном проводнике в части сети;
система TN-С - функции нулевого рабочего и нулевого защитного проводников объединены в одном проводнике по всей сети.

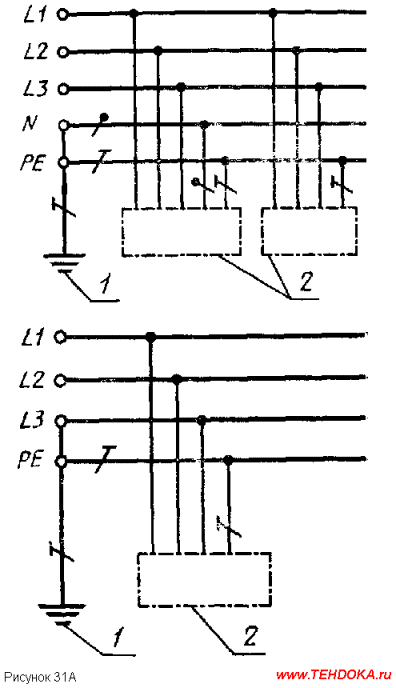

Рисунок 31А - Система ТN-S (нулевой рабочий и нулевой защитный проводники работают раздельно)

 Система ТN-S (нулевой рабочий и нулевой защитный проводники работают раздельно)

1 - заземление источника питания, 2 - открытые проводящие части

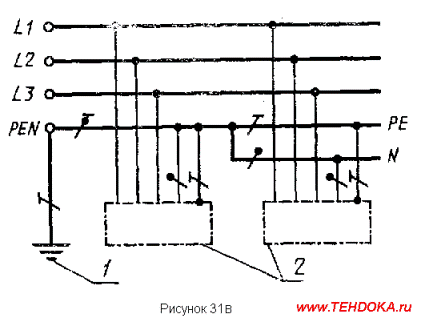

Рисунок 31В - Система TN-С-S (в части сети нулевой рабочий и нулевой защитный проводники объединены)

Система TN-С-S
(в части сети нулевой рабочий и нулевой защитный проводники
объединены)

1 - заземление источника питания, 2 - открытые проводящие части

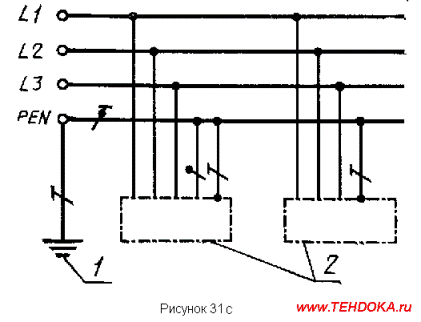

Рисунок 31С - Система TN-С (нулевой рабочий и нулевой защитный проводники объединены по всей сети)

Система TN-С (нулевой рабочий
и нулевой защитный проводники объединены по всей сети)

1 -заземление источника питания; 2 - открытые проводящие части;







312.2.2. Система TT (рисунок 31D)
Питающая сеть системы TT имеет точку, непосредственно связанную с землей, а открытые проводящие части электроустановки присоединены к заземлителю, электрически независимому от заземлителя нейтрали источника питания.

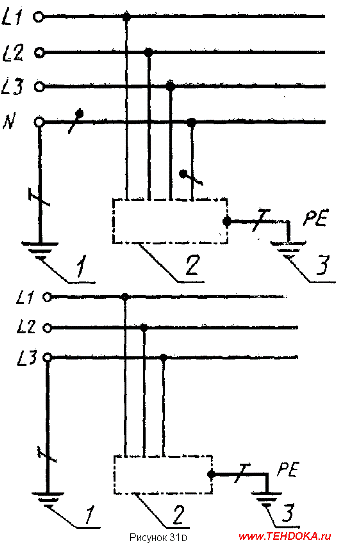

Рисунок 31D - Система TT

Система TT

1 -заземление источника питания; 2 - открытые проводящие части; 3 - заземление корпусов оборудования;




312.2.3. Система IT (рисунок 31E)
Питающая сеть системы IT не имеет непосредственной связи токоведущих частей с землей, а открытые проводящие части электроустановки заземлены.

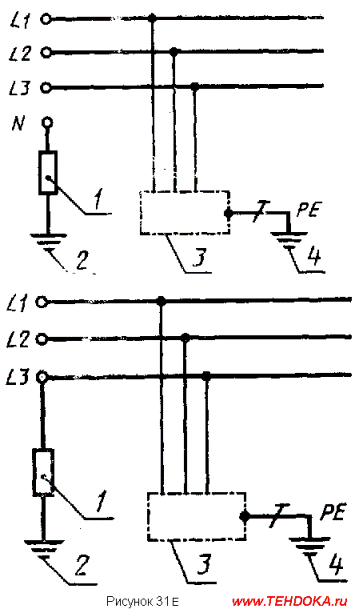

Рисунок 31E - Система IT

Система IT

1 - сопротивление, 2 - заземление источника питания, 3 - открытые проводящие части, 4 -заземление корпусов оборудования




312.2.4. Системы заземления сетей постоянного тока (рисунки 31F; 31G; 31Н; 31J; 31К)
В заземленных системах сетей постоянного тока должна учитываться электрохимическая коррозия заземлителя.
Решение о заземлении положительного или отрицательного полюса должно основываться на конкретных условиях работы установки.

312.2.4.1 Система TN-S (рисунок 31F)
Заземленный линейный (фазный) проводник (например L-) в системе а) или заземленный средний проводник (М) в системе b) отделены от защитного проводника (РЕ) во все системе.

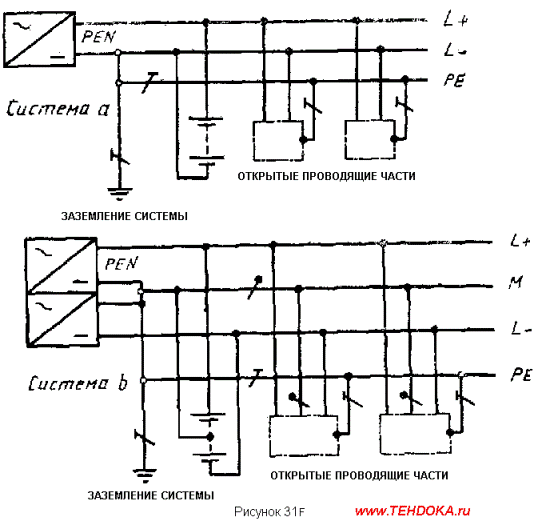

Рисунок 31F - Система TN-S постоянного тока

Система TN-S постоянного тока


Рисунок 31G - Система TN-C постоянного тока

Система TN-C постоянного тока



312.2.4.2 Система TN-С (рисунок 31Н)
Функции заземленного линейного (фазного) проводника (например L-) в системе а) и защитного проводника (РЕ) совмещены в одном проводнике PEN (постоянного тока) во всей системе; или заземленного среднего проводника (М) и защитного проводника (РЕ) в системе b) совмещены в одном проводнике PEN (постоянного тока) во всей системе.

312.2.4.3 Система TN-C-S (рисунок 31Н)
Функции заземленного линейного (фазного) проводника (например L-) и защитного проводника (РЕ) в системе а) совмещены в одном проводнике PEN (постоянного тока) в части системы; или заземленного среднего проводника (М) и защитного проводника (РЕ) в системе b) совмещены в одном проводнике PEN (постоянного тока) в части системы.

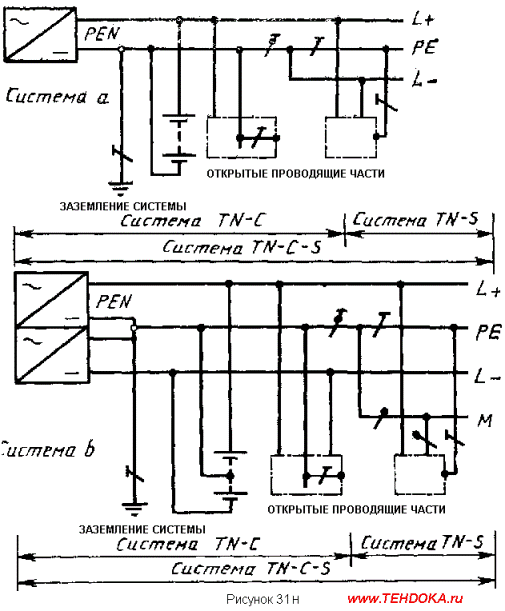

Рисунок 31H - Система TN-C-S постоянного тока

Система TN-C-S постоянного тока

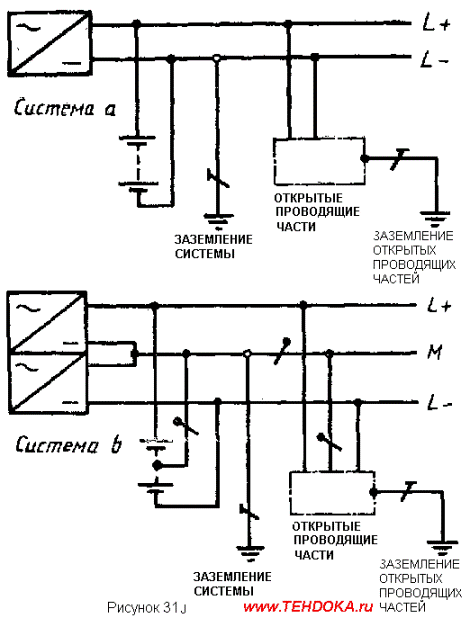

Рисунок 31J - Система TT постоянного тока

Система TT постоянного тока

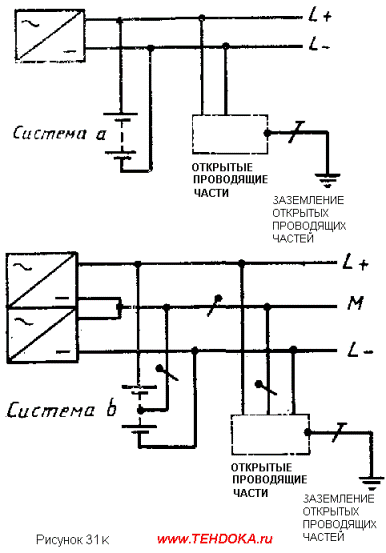

Рисунок 31K - Система IT постоянного тока

Система IT постоянного тока




313. Источники питания

313.1. Общие положения

313.1.1. Источники питания оценивают по следующим характеристикам:
- род тока и его частота;
- значение номинального напряжения;
- расчетное значение тока короткого замыкания в точке подвода питания;
- возможность выполнения требований, предъявляемых к установке, в том числе возможность обеспечения максимальной потребности мощности;
- соответствие требованиям пожаровзрывобезопасности.

313.1.2. Характеристики по 313.1.1 следует оценить как для внешнего источника питания, так и для внутреннего источника питания. Это положение также распространяется на источники аварийного и резервного питания.

313.2. Источники питания для аварийных служб и питание с переключением на резервный источник
Характеристики источников питания оборудования для обеспечения безопасности и/или резервного питания должны определяться для каждого в отдельности. Мощность этих источников должна соответствовать заданным условиям работы оборудования.

314. Разделение цепей электроустановки

314.1 Каждая электроустановка должна быть разделена на несколько цепей, чтобы в случае необходимости:
- предупредить возможность повреждения и свести к минимуму последствия повреждения;
- облегчить проверку, испытание и техническое обслуживание;
- предотвратить опасность, в т.ч. опасность пожара и взрыва, возникающую вследствие повреждения одной цепи.

314.2. Для частей электроустановки, которые нуждаются в раздельном управлении, должны быть предусмотрены независимые источники питания для того, чтобы на эти цепи не влиял отказ других цепей.


32. Классификация внешних условий

320.1. В настоящем разделе установлены классификация и система кодирования внешних условий, которые необходимо учитывать при проектировании и монтаже электроустановок зданий.

320.2 Каждое внешнее условие обозначается кодом, состоящим из двух заглавных букв и цифр, следующим образом.
Первая буква обозначает общую категорию внешнего условия:
А - внешние воздействующие факторы окружающей среды (п. 321);
В - условия пользования электроэнергией (п. 322);
С - конструкция здания (п. 323).
Вторая буква обозначает природу внешнего воздействующего условия.
Цифра обозначает класс внутри каждого внешнего воздействующего условия.

Например, код АС2 означает (п. 321):
А - внешние воздействующие факторы окружающей среды;
АС - внешний воздействующий фактор - высота над уровнем моря;
АС2 - внешний воздействующий фактор - высота над уровнем моря 2000 м.
Примечание - Приведенные в настоящем разделе обозначения кодов не предназначены для маркировки оборудования.

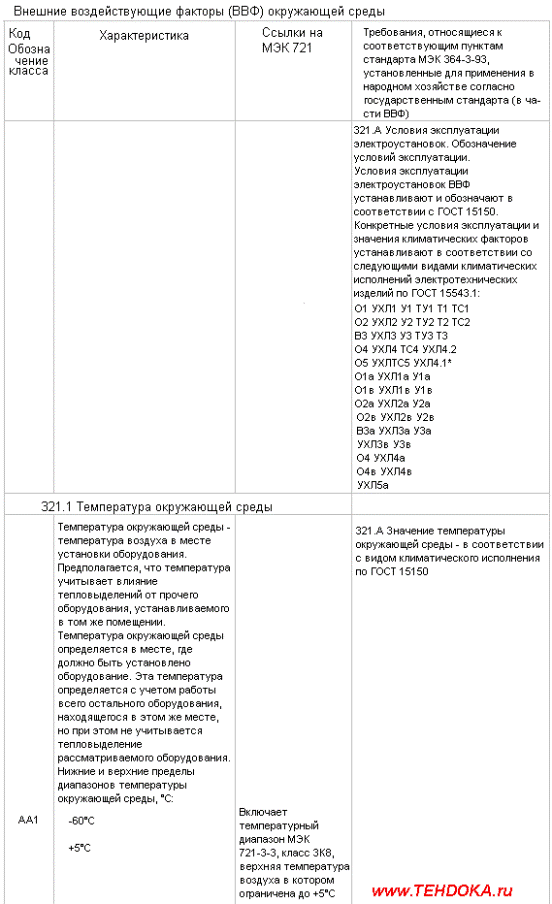

321. Внешние воздействующие факторы (ВВФ) окружающей среды

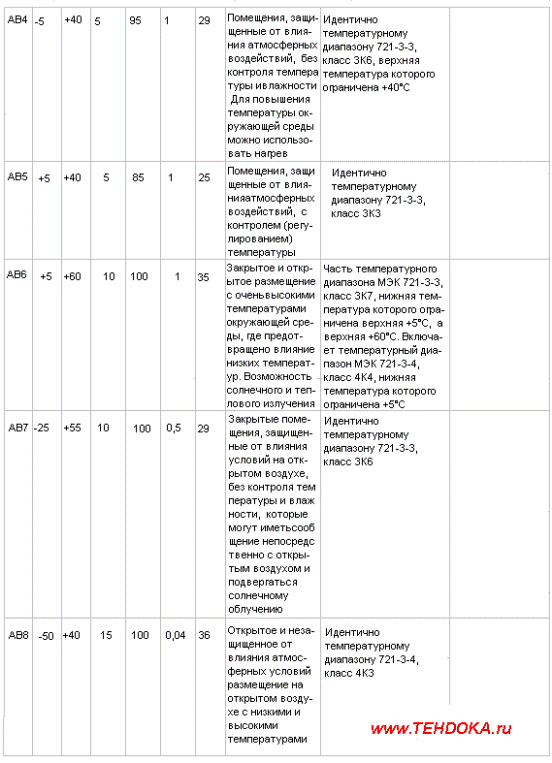

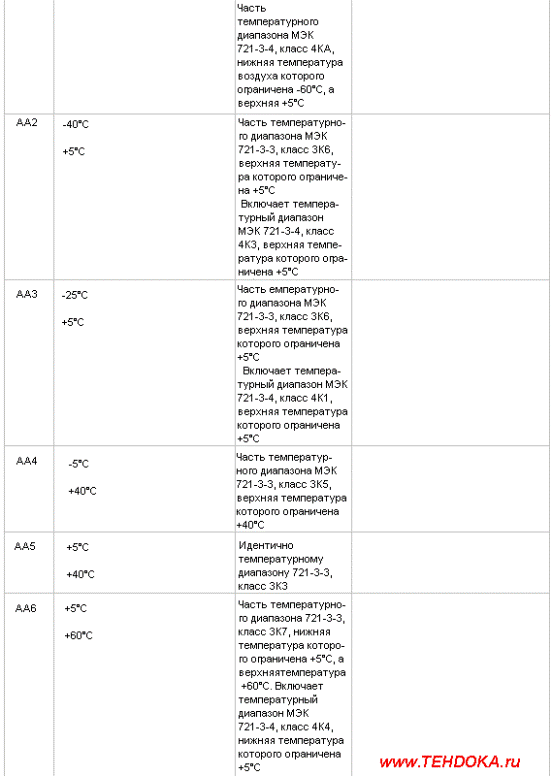

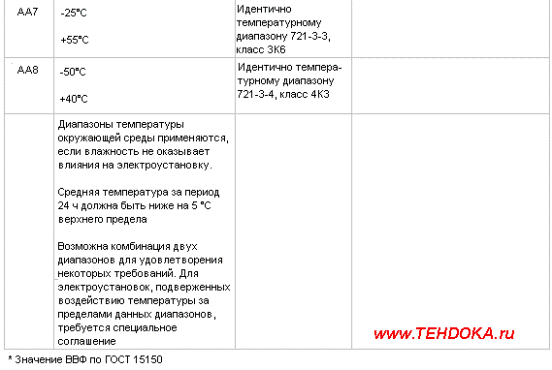

Внешние воздействующие факторы, температура окружающей среды
Внешние воздействующие факторы, влажность окружающей среды

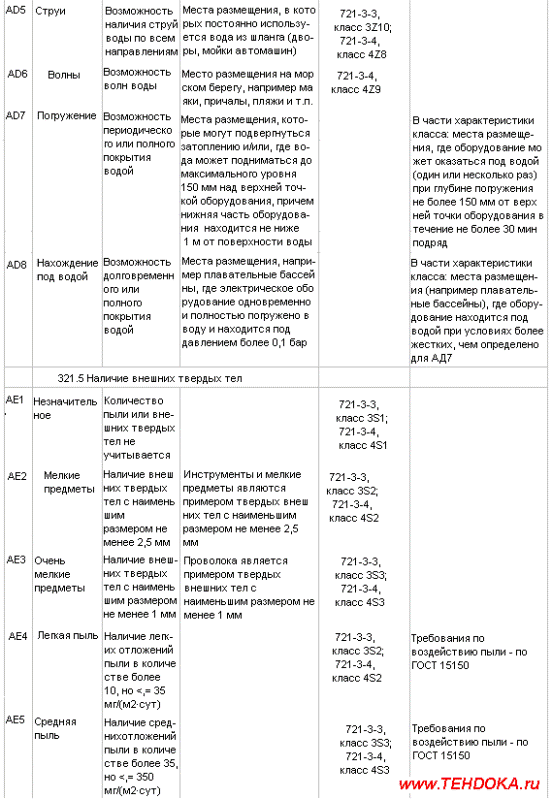

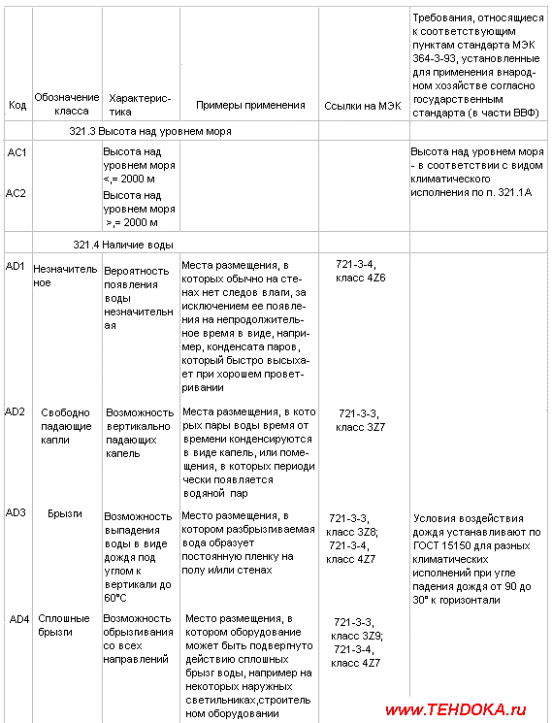

Внешние воздействующие факторы, высота над уровнем моря, наличие воды

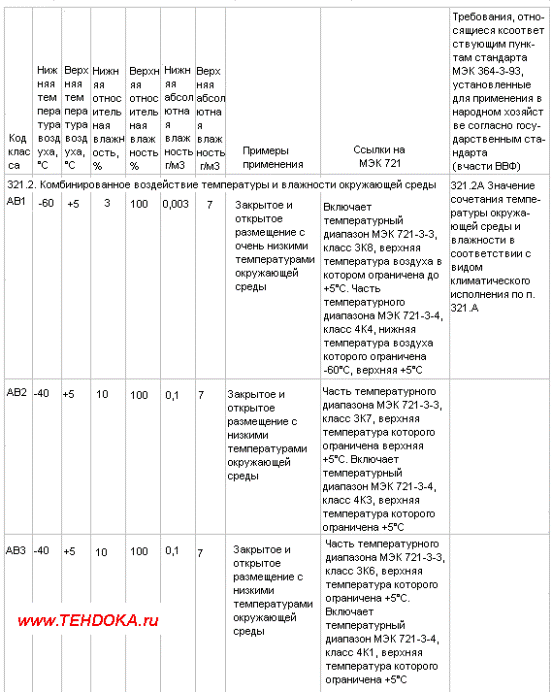

Внешние воздействующие факторы, наличие внешних твёрдых тел

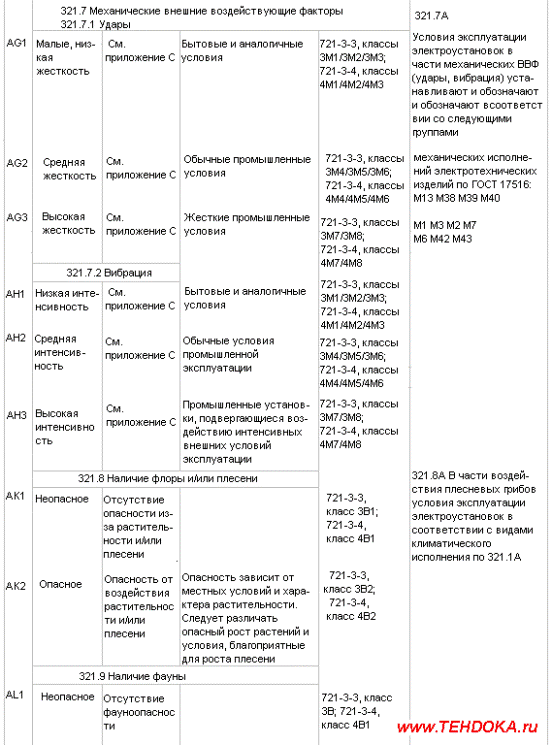

Внешние воздействующие факторы, механические

Примечания
1. Все нормативные значения являются максимальными или предельными, с низкой вероятностью появления.
2. Низкие и высокие значения относительной влажности ограничены значениями низкой и высокой абсолютной влажности так, что для внешних факторов А и С, или B и D приведенные предельные значения не могут иметь место одновременно. Поэтому в приложении В приведены климатограммы, которые описывают взаимозависимость между температурой воздуха, относительной влажностью и абсолютной влажностью для нормирования климатических классов.

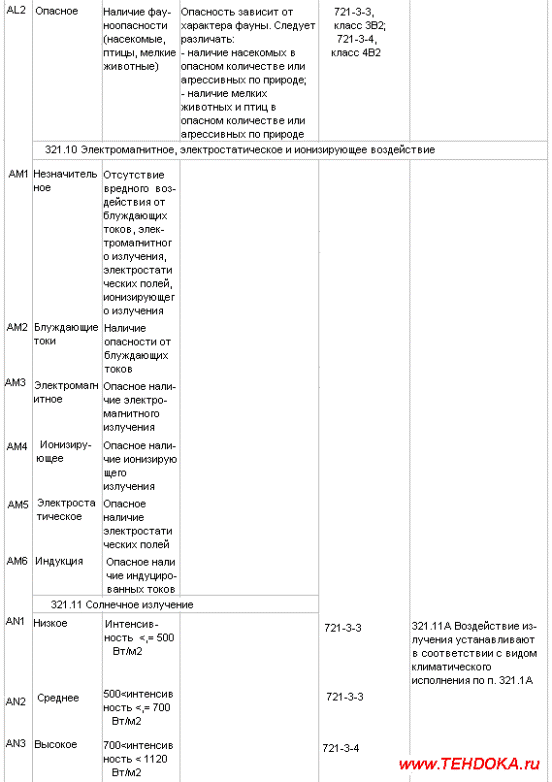

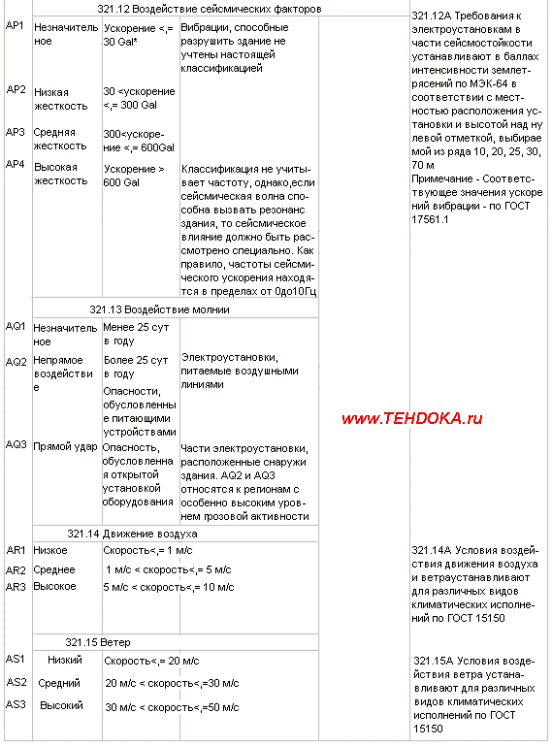

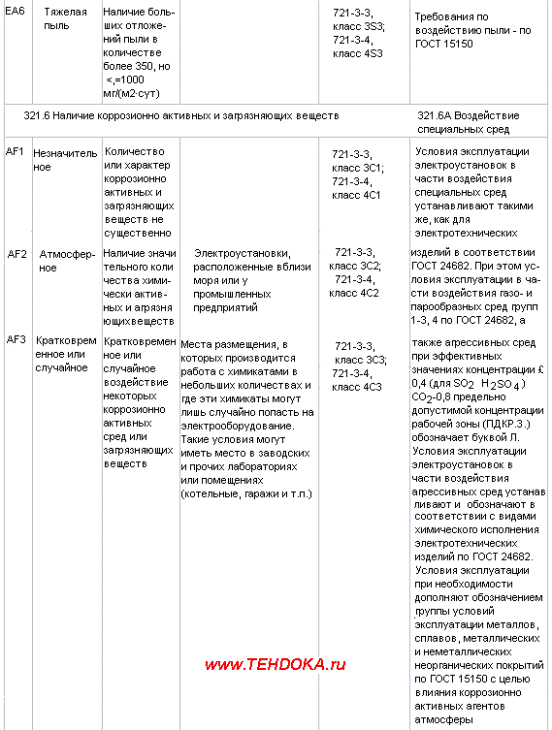

Внешние воздействующие факторы (ВВФ) окружающей среды
Внешние воздействующие факторы (ВВФ) окружающей среды
Внешние воздействующие факторы (ВВФ) окружающей среды
Внешние воздействующие факторы (ВВФ) окружающей среды
Внешние воздействующие факторы (ВВФ) окружающей среды
Внешние воздействующие факторы (ВВФ) окружающей среды
