Кондиционер БК-1800, БК-2300, БК-2900, устройство, характеристики, ремонт



БК-1800, внешний вид

Инструкция по эксплуатации:
Кондиционер БК-1800,БК-2300,БК-2900 используются для создания комфортных условий в помещениях площадью до 25кв.м, 25-30кв.м, 25-35кв.м -соответственно.
В режиме охлаждения происходит:
-охлаждение воздуха помещения, степень охлаждения устанавливается по желанию и автоматически поддерживается
-уменьшается влагосодержание воздуха при повышенной влажности
-обеспечивается циркуляция воздуха, воздухообмен с наружной средой, очистка воздуха от пыли
-по желанию устанавливается высокая или низкая (для ночного времени) скорости воздушного потока, а также изменяется его направление
ВАЖНО ПОМНИТЬ, что:
1. Подключение кондиционера к электросети осуществляется при помощи вилки, вставляемой в специальную двухполюсную розетку с заземляющим контактом.
2. Пуск кондиционера осуществляется толко поворотом ручки переключателя режима работ.
3. Перед повторным пуском кондиционера в режиме охлаждения необходим перерыв не менее 3 минут.
4. Кондиционер работает нормально при отклонениях напряжения питающей сети от номинального значения(220в) на плюс минус 10%; при температуре наружного воздуха от +21 до 43*С.
5. Наиболее благоприятна для здоровья человека разность температур наружного воздуха и воздуха внутрипомещения не более 10*С. Для предотвращения простудных заболеваний нерекомендуется направлять охлаждённый воздух в сторону людей, находящихся в непосредственной близости от кондиционера.
6. Для обеспечения энерго-экономичного режима работы не рекомендуется держать открытой заслонку при работе кондиционера в режиме охлаждения, т.к. через неё охлаждённый воздух помещения выбрасывается наружу; загораживать посторонними предметами переднюю панель(40см), боковые решётки(15см) и заднюю стенку; держать открытыми окна и двери при работе кондиционера; включать источник тепла при работе кондиционера в режиме охлаждения; неоходимо следить за чистотой фильтра, поверхностей теплообменников; держать закрытой дренажную трубку; помнить, что северная и восточная стороны для установки кондиционера предпочтительнее южной или западной.

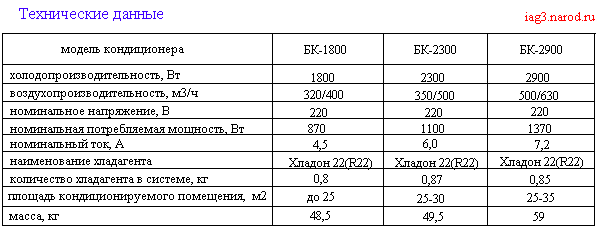

БК-1800, БК-2300, БК-2900, технические данные
Требования по технике безопасности и пожарной безопасности:
Подключать кондиционер к электросети только при наличии заземления. Использование отопительных, газовых и водопроводных труб в качестве заземления не допускается. Сечение проводов. подводимых к розетке, должно быть не менее1,5мм2(медного) или 2,5мм2(алюминеевого)
Для защиты электропроводки от перегрузок применять плавкие предохранители или автоматические выключатели (с трёхкратным током отсечки), расчитанные на номинальный ток 16А.
ЗАПРЕЩАЕТСЯ! Снимать переднюю или декоративную панели при включенном кондиционере.
Устройство кондиционера:

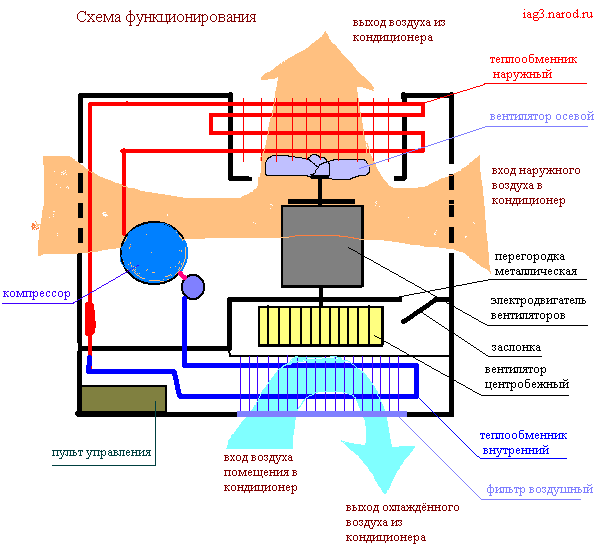

схема функционирования кондиционера
Кондиционер состоит из хладоагрегата с вентиляторной группой, закреплённых на металическом основании корпуса и передней панели.
Хладоагрегат включает в себя теплообменники наружный и внутренний, компрессор, образующие вместе с соединительными трубками замкнутую герметичную систему. Перед внутренним теплообменником помещается воздушный фильтр.
Вентиляторная группа состоит из осевого и центробежного вентиляторов, закреплённых на валу электродвигателя.
Металлической перегородкой, приваренной к основанию, кондиционер разделяется на два отсека -наружный и внутренний. На перегородке предусмотренно отверстие, перекрываемое заслонкой, с помощью которой регулируется воздухообмен с наружной средой, при работе кондиционера на охлаждение должна быть закрыта.
На передней панели имеются декоративная и поворотная решётки для прохода воздуха и окно для панели пульта управления,имеющей три ручки: ручку переключателя режимов работ, ручку регулятора температуры и ручку привода заслонки.
Воздух помещения поступает в кондиционер через прорези передней панели, проходит через фильтр и внутренний теплообменник и охлаждённый подаётся центробежным вентилятором через поворотную решётку обратно в помещение.
Теплообменник(наружный) охлаждается наружным воздухом который поступает в кондиционер через прорези в корпусе, осевым вентилятором подаётся на теплообменник(наружный) и выбрасывается наружу. Воздушное охлаждение теплообменника дополняется(интенсифицируется) разбрызгиваемым на него влаги, сконденсированной на поверхности внутреннего теплообменника.




БК-1800, БК-2300, БК-2900, схема электрическая принципиальная
Причины неудовлетворительной работы кондиционеров:
Как правило, после покупки и монтажа кондиционера, его начинают использовать как и любую другую бытовую технику: телевизор, утюг, тостер, действуя по принципу-пусть работает, пока работает. По отношению к телевизору или тостеру такой подход оправдывает себя-до первой неисправности может пройти много лет (качественная техника может работать без сервисного обслуживания и ремонта 6-8, или даже 10лет). Но для кондиционера такая эксплуатация скорее всего приведёт к серьёзной неисправности уже через 2-3 года. Наиболее распространённые причины выхода из строя, -это загрязнение фильтров внутреннего блока. Эти фильтры представляют собой обычную мелкую сетку и расположены под передней панелью, через которую засасывается воздух. Они предназначены для задержания пыли, находящейся в воздухе и защищают от неё не только обитателей комнаты, но и радиатор внутреннего блока. По сути , кондиционер работает как пылесос, а фильтры играют роль пылесборника. Мыть фильтры, как правило, необходимо один раз в 2-3 недели. Если фильтры долгое время не мыть, то в первую очередь уменьшится обдув радиатора внутреннего блока, как следствие, воздух в помещении будет хуже охлаждаться. Кроме этого нарушится режим работы холодильной системы, что может привести к обмерзанию медных трубопроводов. В этом случае, при выключении кондиционера лёд начнёт таять, и из кондиционера будет капать вода.
Напряжение сети всегда должно соответствовать тому номиналу который указан в технических характеристиках кондиционера, обычно у нас это ~220вольт плюс минус 10%. При уменьшении напряжения в сети ток потребления компрессора может возрасти до такой величины, что сработает реле защиты по току и соответственно отключит компрессор хотя двигатель вентиляторов при этом будет работать. Кондиционер холодить не будет.
Ремонт:
1.Проверить загрязнённость фильтра решётки. Мыть фильтры, как правило, необходимо один раз в 2-3 недели.
2.Проверить загрязнённость внешнего и внутреннего радиаторов (приложить лист бумаги к радиатору). При необходимости почистить их специальной "гребёнкой", промыть водой.
3.Проверить целостность герметичной системы, не должно быть подтёков хладогена.
4.Проверить работу компрессора, его ток потребления токовыми клещами, он должен соответствовать тому току который указан в характеристике кондиционера( в шильдике на корпусе), при пониженном напряжении сети может не соответствовать!
5.Компрессор может не запускаться при неисправности датчика-реле температуры, реле температурно-токового, реле напряжения пускового, переключателя, нарушения проводки, изменилась ёмкость(высохли) конденсаторы.
6.Если все условия перечисленные выше выполнены, а кондиционер не холодит или холодит недостаточно, то необходимо проверить количество хладогена в системе и довести его до должного уровня, количества(внимание делается опытным специалистом имеющим соответственное оборудование и разрешение на выполнение таких работ).
