Кондиционер Rolsen RAW-08C, ремонт

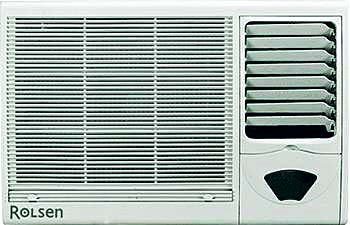

Rolsen RAW-08C, внешний вид


В последнее время кондиционеры можно встретить не только в учреждениях и предприятиях, но и в быту. Глаза разбегаются от производителей, выпускающих климатическую технику, это GENERAL ELECTRIC, HITACHI, LG, MITSUBISHI, PANASONIC, SAMSUNG, SHARP, TOSHIBA и многие другие. И совсем недавно на российском рынке появился еще один производитель — корейская компания ROLSEN. Она отличается от остальных тем, что ее продукция выпускается в России. Хорошие потребительские характеристики продукции этой компании (в том числе и климатической техники) при доступной цене получили заслуженную популярность в нашей стране. В этой статье мы познакомим читателей об одной младшей модели кондиционеров оконного типа „Rolsen RAW-08C”. Кондиционер оконного типа RAW-08C поддерживает температуру воздуха в небольшой комнате (площадью до 13 м2) в диапазоне +16…30°С. Основные параметры кондиционера и характеристики его компонентов показаны в табл.1, составные части— на рис. 1, а их перечень — в табл. 2. Схема движения хладагента в кондиционере показана на рис. 2, а электрическая принципиальная схема — на рис. 3.
Таблица 1
Производительность, БТЕ/час 2200
Параметры питающей сети 220/240 В, 50/60 Гц
Потребляемая мощность, Вт 990
Циркуляция воздуха, м3/час 350
Температурный диапазон внешнего воздуха, °С +16…45
Хладагент R22
Масса, кг 35
Размеры (ширина, высота, глубина), мм 450х350х580

Характеристики компонентов
Модель электродвигателя вентилятора YDK35-4B
Скорость вращения 4…1020
Номинальная выходная мощность, об/мин, Вт 36
Модель шагового двигателя привода жалюзи SMOIС
Скорость вращения, об/мин 5/6
Номинальная выходная мощность, Вт 2,5
Модель роторного компрессора YZG-28T5
Номинальная потребляемая мощность, Вт 950

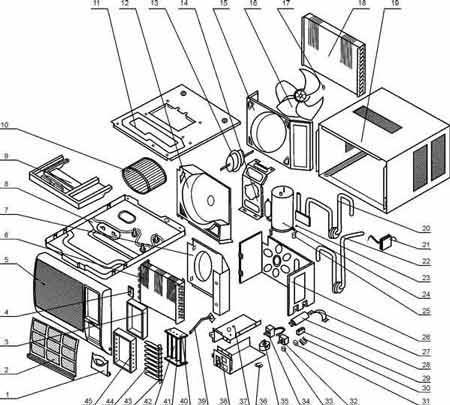

Rolsen RAW-08C, Составные части кондиционера

Рис. 1. Составные части кондиционера




Таблица 2. Перечень составных частей
1 Крышка панели управления.2 Фильтр очистки воздуха. 3 Уплотнитель окна выхода воздуха. 4 Держатель капилляра датчика-реле температуры. 5 Лицевая панель. 6 Испаритель в сборе. 7 Каркас крепления испарителя. 8 Днище. 9 Поддон сбора воды. 10 Центробежная крыльчатка. 11 Верхняя крышка. 12 Улитка центробежной крыльчатки. 13 Двигатель вентилятора. 14 Рамка вентилятора. 15 Крышка конденсатора. 16 Осевая крыльчатка. 17 Гайка крепления крыльчатки. 18 Конденсатор. 19 Кожух кондиционера. 20 Всасывающий трубопровод. 21 Капилляр в сборе. 22 Нагнетательный трубопровод. 23 Гайка крепления компрессора (3 шт).24 Компрессор.25 Амортизатор (3 шт.)26 Разделительная перегородка. 27 Прижим электрического конденсатора компрессора. 28 Электрический конденсатор компрессора. 29 Электрический конденсатор двигателя вентилятора.30 4-местная клеммная колодка. 31 Выключатель поворота жалюзи.32 Переключатель режимов работы.33 Кнопка. 34 Датчик-реле температуры. 35 Двигатель жалюзи. 36 Прижим. 37 Панель крепления двигателя жалюзи. 38 Панель управления. 39 Окно воздухообменное. 40 Верхний держатель жалюзи. 41 Нижний держатель жалюзи. 42 Лопатка механических жалюзи. 43 Тяга ручных жалюзи. 44 Лопатка ручных жалюзи. 45 Рамка окна выхода воздуха.

Остановимся на управлении кондиционера. Всего имеется пять возможных режимов работы аппарата:
1. Выключено (переключатель режимов работы находится в положении „0”), все функции отключены;
2. Максимальный расход воздуха через испаритель: вентилятор работает с максимальной скоростью вращения вала, воздух фильтруется, но не охлаждается;
3. Максимальное охлаждение: вентилятор работает с максимальной скоростью вращения вала, воздух фильтруется, охлаждение усиленное;
4. Минимальное охлаждение: вентилятор работает с минимальной скоростью вращения вала, воздух фильтруется, охлаждение мягкое;
5. Минимальный поток воздуха: вентилятор работает с минимальной скоростью вращения вала, воздух фильтруется, охлаждение не производится.

В кондиционере предусмотрена регулировка изменения горизонтального направления воздушного потока: в верхней части панели управления расположен выключатель с обозначением двух положений: „0” и „I”. В положении „I” включается автоматическое изменение направления потока охлажденного воздуха в горизонтальной плоскости. При переводе выключателя в положение „0” функция будет отключена, а поток воздуха на выходе из кондиционера будет иметь направление, соответствующее положению вертикальных жалюзи в момент отключения. Если в режиме охлаждения температура воздуха в помещении выше или равна установленной регулятором температуре, компрессор выключается, а вентилятор продолжает обеспечивать циркуляцию воздуха с установленным ранее расходом. При выполнении ремонтных работ или проверке работоспособности кондиционера необходимо установить ручку регулятора температуры на минимальное значение в положение „проверочное включение”. С этого момента кондиционер принудительно переключается на охлаждение.



Возможные неисправности кондиционера и способы их устранения
Примечание: если не указан режим работы кондиционера, то он находится в режиме „проверочное включение”.

Кондиционер не включается (вентилятор не вращается)

Переключатель режима работы кондиционера (ПРР на рис. 3) переводят в положение „проверочное включение” и вольтметром измеряют переменное напряжение 220 В на конт. L и N клеммной колодки. Если оно равно нулю, отключают вилку кондиционера от сети и омметром проверяют сетевой шнур на обрыв. Если напряжение есть, проверяют его наличие на выв. 2 ПРР (относительно клеммы N на колодке). При отсутствии там напряжения заменяют ПРР.

Компрессор включается, а вентилятор не работает

Вначале вольтметром проверяют наличие переменного напряжения 220 В на выв. 2 ПРР (относительно клеммы N на колодке). Если оно отсутствует, — заменяют ПРР. Омметром проверяют обмотки двигателя вентилятора М1 (рис. 3) на наличие короткого замыкания или обрыва. Если двигатель исправен, проверяют пусковой конденсатор С1 (2,5 мкФ, 450 В) на утечку или обрыв.

Вентилятор влючается, а компрессор не работает

Включают кондиционер и вольтметром проверяют наличие переменного напряжения 220 В на конт. R и С двигателя компрессора M2 (рис. 3). Если напряжение отсутствует, проверяют его наличие на выв. 4 ПРР. Также проверяют замкнутое состояние контактов L и С датчика-реле температуры и надежность разъемного соединения датчика. В противном случае заменяют ПРР. Если питающее напряжение есть на двигателе М2, а компрессор не работает, проверяют пусковой конденсатор С2 (25 мкФ, 450 В) и обмотки двигателя компрессора.

Не работает автомат изменения направления воздушного потока (при включении кондиционера жалюзи находятся в одном положении)

На конт. 3 ПРР должно быть переменное напряжение 220 В (относительно клеммы N на колодке). Если напряжение отсутствует, заменяют ПРР. Затем проверяют, замкнуты ли контакты А и В выключателя В1 (рис. 3). Выключатель в этом случае должен находиться в положении „1”. Если он исправен, проверяют обмотку двигателя М4 (ее сопротивление должно быть около 12 Ом) и надежность разъемного соединения двигателя.

В режиме максимального охлаждения кондиционера температура в помещении значительно выше ожидаемой

Возможно несколько причин повышенной температуры в помещении:
1. Неправильно установлена требуемая температура или неисправен датчик-реле температуры. В подобной ситуации устанавливают более низкую температуру, а если это не помогло, заменяют датчик;
2. Мощности кондиционера не хватает для охлаждения требуемого помещения; в этом случае убирают из помещения дополнительные источники тепловыделения или устанавливают кондиционер, рассчитанный на большую производительность;
3. Засорился сетчатый фильтр 2 (см. рис. 1) и поэтому уменьшился расход воздуха через испаритель 6. Проверяют и при необходимости очищают фильтр;
4. Утечка хладагента в системе или неисправен компрессор. В подобном случае устраняют утечку и дополнительно заправляют систему хладагентом. В случае неисправности компрессора его заменяют.

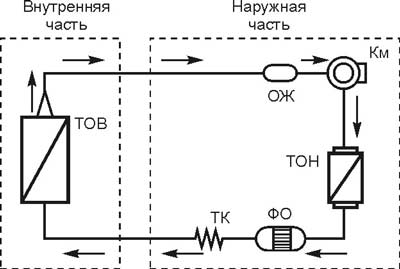

Rolsen RAW-08C, схема движения хладогена в системе
Рис. 2. ТОВ – теплообменник внутренний; ТОН – теплообменник наружный (конденсатор); ТК – трубка каппилярная; ФО – фильтр-очиститель хладагента; КМ – компрессор; ОЖ – отделитель жидкости

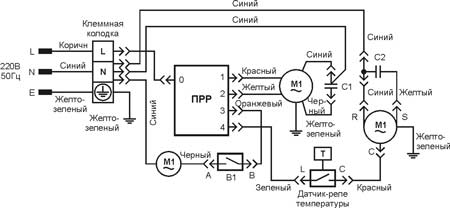

Rolsen RAW-08C, схема электрических соединений
Рис. 3. ППР – переключатель режимов работы; М1 – двигатель вентилятора; М2 – двигатель компрессора; М4 – двигатель жалюзи
Примечание. Если в ПРР замкнуты между собой контакты:
0 и 1 — это означает, что включен режим максимальных оборотов вала двигателя вентилятора;
0 и 2 — это означает, что включен режим минимальных оборотов двигателя вентилятора;
0 и 3 — это означает, что включен двигатель жалюзи;
0 и 4 — это означает, что включен компрессор.
Если ни один из четырех контактов ПРР (1-4) не замкнут на контакт 0, это соответствует выключенному состоянию кондиционера.
