SKAT V-2
блок питания резервированный 12В
два выхода по 0,3А

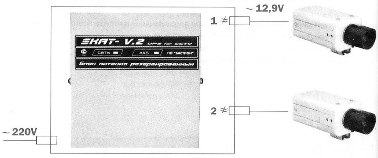

SKAT V-2 внешний вид

    назначение:
  • Обеспечивает питание видеокамер и других потребителей посредством двух выходов с током нагрузки не более 0,ЗА по одному из выходов при условии, что суммарный ток нагрузки по обоим выходам не будет превышать 0,6А
  • Ограничение выходных напряжений на уровне не более 13В
  • Автоматический переход на резервное питание от аккумуляторной батареи при отключении сетевого источника питания
  • Защита аккумуляторной батареи от глубокого разряда
  • Защита выходов от короткого замыкания, а также защита от переплюсовки аккумуляторной батареи посредством плавких предохранителей
  • Фильтрация помех для устранения взаимного влияния видеокамер, подключенных к двум выходам
  • Обеспечение заряда аккумуляторной батареи до ее номинального напряжения 12В

    технические данные:
  • Величина напряжения на выходных клеммах ВЫХОД 1 и ВЫХОД 2, В, в пределах:
    - при наличии напряжения сети ... 12,4-12,9
    - при отсутствии напряжения сети ... 9,5-11,5
  • Номинальный ток нагрузки на каждом выходе, А ... 0,3*
  • Величина напряжения пульсации (от пика до пика) при номинальном токе нагрузки, мВ, не более ... 30
  • Рекомендуемая емкость аккумулятора, Ач ... 1,2
  • Габаритные размеры, стандартное исполнение, мм ... 132x134x84
  • Масса (без АКБ), кг, не более ... 1,2
    *Примечание:
    Для обеспечения бесперебойным питанием 220В видеомониторов, видеомагнитофонов, квадраторов и т.п. применяют источник резервного питания SKAT-V1 (СКАТ-220).

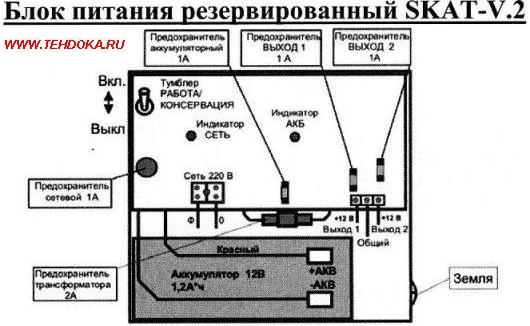

SKAT V-2 подключение

доп.информация:
* www.bast.ru
