ВЭРС-ПК2,4,8,16,24
прибор приёмно-контрольный охранно-пожарный


назначение: Прибор предназначен для контроля шлейфов сигнализации (ШС) с уста-новленными в них охранными и пожарными извещателями, выдачи извещений:
- ПОЖАР / ТРЕВОГА с помощью реле ПЦН;
- НЕИСПРАВНОСТЬ с помощью электронного ключа (О.К.),
а также управления на объекте звуковым и световым оповещателями.

Прибор в зависимости от исполнения позволяет подключать до 24 шлейфов сигнализации (ШС). Прибор может программироваться или как охран-ный, или как пожарный, или как охранно-пожарный с группированием ШС в бло-ки:
1 + 1 контролируемых ШС для исполнения на 2 ШС ("ВЭРС-ПК2");
2 + 2 контролируемых ШС для исполнения на 4 ШС ("ВЭРС-ПК4");
4 + 4 контролируемых ШС для исполнения на 8 ШС ("ВЭРС-ПК8");
6 + 5 + 5 контролируемых ШС для исполнения на 16 ШС ("ВЭРС-ПК16");
8 + 8 + 8 контролируемых ШС для исполнения на 24 ШС ("ВЭРС-ПК24");
например, для исполнения на 16 ШС: шесть ШС - охранные, остальные - пожарные, или: шесть + пять ШС - охранные, пять ШС -пожарные.

технические данные:
• Питание прибора от сети переменного тока частотой (50+-1Гц) -- 220+10%, 220-15%, В
• Питание прибора от аккумулятора -- 12±15%, В
• Напряжение, выдаваемое прибором на внешнюю нагрузку -- 12±2, В
• Максимальный ток нагрузки выходов (электронных ключей) всех исполнений приборов для подключения выносных оповещателей (рабочее напряжение 12В), не более:
- звуковых оповещателей (обязательно наличие встроенного аккумулятора!) -- 1,0 А
- ключ НЕИСПРАВНОСТЬ + ключ светового оповещателя -- 0,4 А
- в т.ч. ключ НЕИСПРАВНОСТЬ, не более -- 0,25 А
• Время разряда аккумулятора (заряженного до напряжения 13,8В) до напряжения 10В при пропадании сети, не менее:
- в дежурном режиме без внешней нагрузки -- 24 ч
- при полной нагрузке -- 5 ч
• Напряжение на клеммах для подключения ШС, В:
- в дежурном режиме -- 19±1,5 В
- при разомкнутом состоянии ШС -- 24±3 В
• Сопротивление выносного резистора -- 7,5±5%, кОм
• Длительность звучания внутреннего звукового сигнализатора и выносного звукового оповещателя в режимах "Внимание", "Тревога/Пожар" и "Неисправность" -- 5 мин

технические характеристики
ВЭРС-ПК2
ВЭРС-ПК4
ВЭРС-ПК8
ВЭРС-ПК16
ВЭРС-ПК24
Количество ШС, подключаемых к прибору, шт
2
4
8
16
24
Максимальный ток, потребляемый прибором (без учета внешней нагрузки), не более: , А
0,17
0,17
0,17
0,3
0,3
Суммарный ток внешней нагрузки прибора по цепи 12 В, А, не более
0,25
0,25
0,5
0,5
0,5
Условия эксплуатации диапазон рабочих температур, *С;
+5...+50
+5...+50
+5...+50
+5...+50
+5...+50
габаритные размеры, мм
290х135х90
290х135х90
290х135х90
240х320х95
240х320х95
масса не более, кг
4
4
4
4
4

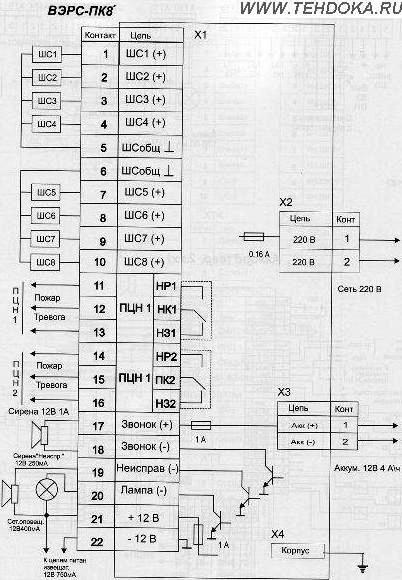

ВЭРС-ПК8 схема подключения

доп.информация:
* техническое описание, инструкция по эксплуатации, паспорт. 2001г.
* техническое описание, инструкция по эксплуатации, паспорт. 2003г.
* техническое описание, инструкция по эксплуатации, паспорт. 2003г(ув.размер)
* техническое описание, инструкция по эксплуатации, паспорт. 2004г.
* техническое описание, инструкция по эксплуатации, паспорт. 2005г.
* руководство по эксплуатации, паспорт. 2005г.
* техническое описание, инструкция по эксплуатации, паспорт. 2006г.
* техническое описание, инструкция по эксплуатации, паспорт. 2007г.
