ЧМ радиопередатчики, Рудометов
Приведенные схемы и параметры ряда элементов можно рассматривать только как примеры, иллюстрирующие некоторые варианты построения подобных устройств. Например, для настройки УКВ-приемников, как составные части измерительной и связной аппаратуры в широком спектре частот. Известны примеры и нетрадиционного применения подобных схем(радиоподслушивание). Некоторые будут рассмотрены далее в соответствующих разделах.
Используя описанные ранее схемы автогенераторов на биполярных транзисторах и на полевых транзисторах с изолированными затворами (МОП-транзисторах) можно построить простые, миниатюрные, и надежные ЧМ-радиопередатчики (ЧМ-передатчики), обладающие сравнительно высокими параметрами.
В качестве основы для построения схем ЧМ-передатчиков можно применить, схемы задающих генераторов представленых на рис.5.1.а и рис.5.1.в.

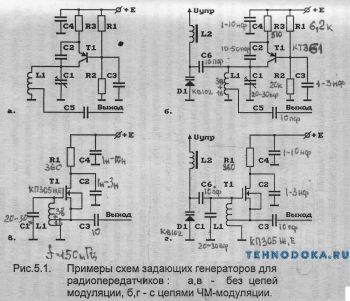

схемы задающих генераторов на транзисторах

Первая схема создана на основе биполярного ВЧ-транзистора и вторая - схема на основе полевого транзистора с изолированным затвором. Для высоких частот - десятки мегагерц провод для катушки колебательного контура задающего генератора желательно использовать посеребренный. Это повысит добротность катушки колебательного контура генератора. Это позволит упростить запуск генератора, повысить стабильность частоты, уменьшить размеры катушки и всего устройства. При соответствующим выборе высокочастотного транзистора, тщательного и продуманного монтажа генератора, схема на рис.5.1.а обеспечивает генерацию на сравнительно высоких частотах - до сотен мегагерц.
Схема генератора, построенного на основе полевого транзистора с изолированным затвором (МОП-транзистора), представленная на рис.5.1.в, в ходе экспериментов показала устойчивую работу на частоте 150 МГц (задача генерации более высоких частот не ставилась). Здесь и далее в приведенных схемах задающих генераторов на МОП-транзисторах можно использовать транзисторы, у которых при нулевом напряжении на затворе ток стока составляет несколько миллиампер, например, транзисторы КП305Ж, КП305Е и т.д. При незначительном усложнении схем можно применять МОП-транзисторы и с другими характеристиками (ток стока от напряжения на затворе).
Следует обратить внимание на то, что транзисторы с изолированными затворами (МОП-транзисторы) могут быть выведены из строя статическими зарядами. Поэтому при выполнении конструкций, имеющих в своем составе подобные радиоэлементы, необходимо принимать все доступные меры защиты этих элементов от статического электричества: использовать паяльник с заземленным жалом, применять браслеты, соединенные с заземляющей шиной, перед установкой МОП-транзисторов в конструкцию следует временно соединить вместе все его выводы и т.д. В домашних условиях заземлять жало паяльника и браслет на кисти руки можно только при использовании трансформатора, обеспечивающего надежную гальваническую развязку с электрической сетью 220 В, иначе возможно поражение электрическим током.
Ниже даны значения радиоэлементов для задающих генераторов для частот 65-108 МГц.
Элементы для схемы на рис.5.1.а:
R1=6.2K, К2=20к, R3=510;
С1=20-30, С2=10-50, С3=1н-3н, С4=1н-10н, С5=10;
Т1 - КТ368, КТЗ15 или любой другой ВЧ-транзистор;
L1 - 3+1 витка; - бескаркасная, внутренний диаметр - 6 мм, диаметр провода - 0.8 мм.
Настройка:
при отсутствии генерации подстроить (подобрать) С2 и R2. Частота устанавливается конденсатором С1 и подстройкой индуктивности катушки колебательного контура. Как правило, эта операция выполняется с помощью подстроенного сердечника. Для сравнительно высоких частот, например 65-108 МГц, катушки обычно содержат несколько витков. Поэтому изменение их параметров возможно сжатием или растягиванием витков катушки, например, в данном случае - катушки L1.
Элементы для рис.5.1.в:
Rl=360;
С1=20-30, С2=1н-3н, С3=10, С4=1н-10н;
Т1 - КП305Ж,Е;
катушка Ll - бескаркасная, внутренний диаметр - 6 мм, диаметр провода - 0.8 мм. L1 - 3+1 витка.
Настройка:
при отсутствии генерации подстроить (подобрать) R1. Чем меньше резистор, тем легче осуществляется генерация, но ток стока не должен превышать максимально допустимого значения для этих транзисторов. При токе стока менее 5 мА генерация иногда не осуществляется (не для всех вариантов контура L1C1 задающего генератора). Частота устанавливается конденсатором С1 и сжатием или растягиванием катушки L1. Оптимальный ток стока - 10-14 мА. Необходимо помнить, что для данных транзисторов ток стока не должен превышать предельно допустимого значения для тока стока - более 15 мА.
Для обеспечения возможности ЧМ-модуляции схемы автогенераторов должны быть дополнены соответствующими электронными цепями, которые обычно создают на основе варикапов - диодов обладающих емкостью, изменяемой в соответствии с поданным напряжением. И так, под действием модулирующего сигнала, подаваемого на цепь ЧМ-модуляции с предыдущих каскадов усилителя низкой частоты, варикап меняет свою емкость. Поскольку он входит в состав контура задающего генератора, в соответствии с изменением модулирующего сигнала происходит изменение частоты генератора, т.е. производится ЧМ-модуляция основной частоты.
На рис.5.1.6 и рис.5.1.г. представлены примеры схем задающих автогенераторов с цепями ЧМ-модуляции на варикапах. На рис.5.1.б - вариант схемы на биполярном транзисторе, на рис.5.1.г - вариант схем на полевом транзисторе с изолированным затвором - МОП-транзисторе. Элементы для рис.5.1.б:
R1=6.2K, R2=20K, R3=510;
С1=20-30, С2=10-50, С3=1н-3н, С4=1н-10н, С5=10, С6=10;
Т1 - КТ361 или любой другой ВЧ-транзистор;
D1 - варикап Д901А,В, КВ102 и аналогичные;
L2 - ВЧ-дроссель, например, ДОЛ 40-100 мкН, в качестве ВЧ-дросселя можно использовать катушку с числом витков несколько десятков, например, намотать ее на резисторе с сопротивлением более 100 к;
L1 - бескаркасная, внутренний диаметр - 6 мм, диаметр провода - 0.8 мм. L1 - 3+1 витка.
Настройка:
при отсутствии генерации подстроить (подобрать) С2 и R2. Частота устанавливается конденсатором С1 и сжатием или растягиванием ка тушки-Ll. Не рекомендуется с целью увеличения глубины модуляции значительно увеличивать емкость конденсаторов связи (С6) варикапов с контурами. Это связано с тем, что добротность варикапов низкая и увеличение емкости связи приведет к уменьшению добротности контуров и уменьшению выходного ВЧ-сигнала. Элементы для рис.5.1.г:
Rl=360;
С1=20-30, С2=1н-3н, С3=10, С4=1н-10н, С6=10;
Т1 - КП305Ж,Е;
D1 - варикап Д901А,В, КВ102 и аналогичные;
L2 - ВЧ-дроссель, например, ДОЛ 40-100 мкН, в качестве ВЧ-дросселя можно использовать катушку с числом витков несколько десятков, например, намотать ее на резисторе с сопротивлением более 10 к;
L1 - бескаркасная, внутренний диаметр - 6 мм, диаметр провода -0.8 мм. L1 - 3+1 витка;
Настройка:
при отсутствии генерации подстроить (подобрать) R1, не превышая допустимого предела максимального тока транзистора - 15 мА. Частота устанавливается конденсатором С1 и сжатием или растягиванием катушки L1. Для этой схемы также не рекомендуется увеличивать емкость конденсатора С6.
Если дополнить предыдущие схемы генераторов с цепями ЧМ-модуляции соответствующими усилителями низкой частоты, то можно построить малогабаритные ЧМ-передатчики. Такие устройства вместе с микрофонами и источниками питания можно уместить в нескольких кубических сантиметрах. При антенне длиной в несколько сантиметров данные устройства обеспечивают устойчивую связь на расстоянии в несколько десятков метров при чувствительности УКВ-приемника
10 мкВ. При длине антенны равной четверти длины волны, напряжении питания 9В и чувствительности УКВ-приемника 10 мкВ дальность может составить 100 м и даже более 100 м.

На рис.5.2 и рис.5.3 приведены примеры ЧМ-передатчиков с задающими генераторами на биполярном транзисторе и на транзисторе с изолированным затвором (МОП-транзисторе).
При использовании источника питания 9 В данные схемы обеспечивают дальность передачи на частоте 74 МГц (верхняя граница отечественного диапазона) 150-200 м на открытом пространстве при токе по-1 требления 12-14 мА, длине передающей антенны 1 м и чувствительности УКВ-приемника 10-15 мкВ.
В схемах на рис.5.2.а и рис.5.3.а для их упрощения каскады УНЧ отсутствует.

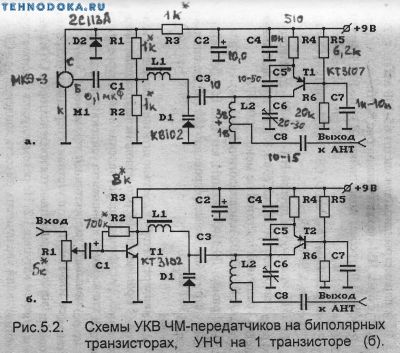

схемы УКВ ЧМ передатчиков на биполярных транзисторах, радиожучок

Элементы для схемы ЧМ-передатчика на рис.5.2.а:
Rl=R2=lк-10к, R3=lK-2K, R4=510, R5=6.2к, R6=20к;
С1=0.1-1.0мкФ, С2=4.7мкФ-20мкФ, С3=10, С4=1н-10н, С5=10-50, С6=20-30, С7=1н-10н, С8=10-15;
Tl -KT368, KT3107, KT361 или любой другой ВЧ-транзистор с граничной частотой не менее 300 МГц;
D1 - варикап Д901А,В, KB 102 или аналогичные;
D2 - стабилитрон на 1-2 В, например, 2С113А, 2С119А или светодиод: используемый здесь как стабилитрон;
Ml - микрофон МКЭ-3 или аналогичный;
L1 - дроссель, например, Д0.1 40-100 мкН; катушка L2 - бескаркасная, внутренний диаметр - 6 мм, диаметр провода - 0.8 мм, желательно посеребренный, L2 - 3+1 витка.
R1=R2=1K-10K, R3=3K-10K, R4=360;
С1=0.1-1.0мкФ, С2=4.7мкФ-20мкФ, C3=10, C4=20-30, С5=1н-10н, C6=10-15;
T1 - КП305Ж,Е;
D1 - варикап Д901А,В, KB102 или аналогичные;
D2 - стабилитрон на 1-2 В, например, 2С113А, 2С119А или светодиод;
M1 - микрофон МКЭ-3 или аналогичный;
L1 - дроссель, например, ДО. 1 40-100 мкН; катушка L2 - бескаркасная, внутренний диаметр - 6 мм, диаметр провода - 0.8 мм, желательно посеребренный, L2 - 3+1 витка.

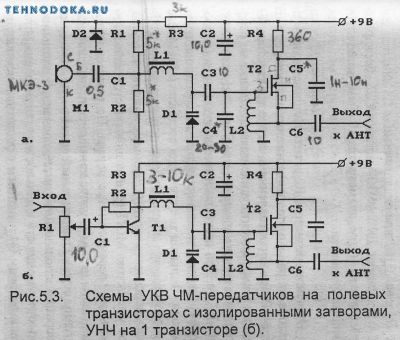

схемы УКВ ЧМ передатчиков на полевых транзисторах, радиопрослушка

В схемах ЧМ-передатчиков на рис.5.2.б и 5.3.б УНЧ представлен каскадом на одном транзисторе. R1 - регулятор громкости, регулирующий уровень входного сигнала с малогабаритного динамического или, например, конденсаторного или электретного микрофона. В качестве динамического микрофона можно использовать, например, микрофон от портативного магнитофона, громкоговоритель или капсуль от миниатюрных наушников. Усиленный сигнал с коллектора транзистора Т1 через развязывающий дроссель L1 подается на варикап для обеспечения ЧМ-модуляции основной частоты задающего генератора.
Элементы и их параметры даны для частот 65-108 МГц.
Элементы для схемы ЧМ-передатчика на рис.5.2.б:
R1=1к-10к, R2=500к-1.0 (требует подстройки), R3=3к-10к, R4=510, R5=6.2к, R6=20к;
С1=4.7мкФ-20мкФ, С2=4.7мкФ-20мкФ, С3=10, С4=1н-10н, С5=10-50, С6=20-30, С7=1н-10н, С8=10-15;
Т1 - КТ3102, КТ315 или любой другой НЧ- или ВЧ-транзистор с коэффициентом усиления более 100, Т2 - КТ368, КТ361 или любой другой ВЧ-транзистор с граничной частотой не менее 300 МГц;
D1 - варикап Д901А,В, KB102 или аналогичные;
L1 - дроссель, например, Д0.1 40-100 мкН; катушка L2 - бескаркасная, внутренний диаметр - 6 мм, диаметр провода - 0.8 мм, желательно посеребренный, L2 - 3+1 витка.
Настройка.
Изменением величины резистора R2 установить напряжение на коллекторе транзистора Т1 равным примерно половине напряжения питания, при 9В - это ЗВ-6В. Увеличение сопротивления в коллекторе транзистора Т1 ведет к увеличению коэффициента усиления каскада. Однако не рекомендуется уменьшать коллекторный ток менее 0.5 мА, т.е. устанавливать R3 более 10к-15к. При отсутствии генерации подстроить (подобрать) С5 и R6. Частота устанавливается конденсатором С6 и сжатием или растягиванием катушки L2. Не рекомендуется с целью увеличения глубины модуляции увеличивать емкость конденсатора СЗ.
Монтаж.
Монтаж выполняется на 2-стороннем фольгированном стеклотекстолите. Одна сторона (со стороны деталей) используется как общий провод и экран, другая - для печатных проводников схемы.Проводники, соединяющие детали, должны иметь минимальную длину. Для повышения стабильности частоты целесообразно поместить задающий генератор или все устройство в экран. При этом частота генератора, возможно, несколько изменится (увеличится).
Других особенностей в монтаже и настройке данная схема малогабаритного ЧМ-передатчика не имеет.
Элементы для схемы ЧМ-передатчика на рис.5.3.б:
R1=1к-10к, R2=500к-1.0м (требует подстройки), R3=3к-10к, R4=360;
С1=4.7мкФ-20мкФ, С2=4.7мкФ-20мкФ, С3=10, С4=20-30, С5=1н-10н, С6= 10-15;
Т1 - КТ3102, КТ315 или любой другой НЧ- или ВЧ-транзистор с коэффициентом усиления более 100, Т2 - КП305Ж,Е;
D1 - варикап Д901А,В, КВ102 или аналогичные;
L1 - дроссель, например, ДОЛ 40-100 мкН; катушка L2 - бескаркасная, внутренний диаметр - 6 мм, диаметр провода - 0.8 мм, желательно посеребренный, L2 - 3+1 витка.
Настройка.
Изменением величины резистора R2 установить напряжение на коллекторе транзистора Т1 равным половине напряжения питания, при 9В - это ЗВ-6В. Увеличение сопротивления в коллекторе транзистора Т1 ведет к увеличению коэффициента усиления каскада. Однако не рекомендуется уменьшать коллекторный ток менее 0,5 мА, т.е. устанавливать R3 более 10к-15к. При отсутствии генерации подстроить (подобрать) R4, не превышая допустимого предела максимального тока транзистора - 15 мА, оптимальный ток стока должен составлять 12-14 мА. При этом токе обеспечивается максимальная мощность излучения, дальность передачи, стабильность частоты, минимальное влияние антенны. При уменьшении тока стока МОП-транзистора повышается экономичность, но ухудшаются перечисленные параметры. Не рекомендуется уменьшать ток стока менее 5 мА, иначе при подключении передающей антенны возможен не только значительный уход частоты, но даже срыв генерации. Возможно использование антенна укороченной длины, но при этом уменьшается мощность и дальность. Частота генерации устанавливается конденсатором С4 и сжатием или растягиванием катушки L2. Для этой схемы также не рекомендуется увеличивать емкость конденсатора СЗ.
Монтаж.
Монтаж выполняется на 2-стороннем фольгированном стеклотекстолите. Одна сторона (со стороны деталей) используется как общий провод и экран, другая - для печатных проводников схемы. Проводники, соединяющие детали, должны иметь минимальную длину. Для повышения стабильности частоты целесообразно поместить задающий генератор или все устройство в экран. При этом частота генератора, возможно, несколько изменится (увеличится). Для обеспечения максимальной дальности длина антенны должна соответствовать четверти длины волны. Других особенностей в монтаже и настройке данная схема УКВ ЧМ-передатчика не имеет.
Как видно из приведенных схем УКВ ЧМ-передатчиков на МОП-транзисторах они чрезвычайно просты, особенно схема на рис.5.3.а. Использование малогабаритных деталей: светодиод вместо стабилитрона, катушка L2 меньших размеров, малогабаритный ВЧ-дроссель L2 или катушка в 30-100 витков ПЭВ 0.07 мм на резисторе 0.125 или 0.25, отсутствие С2 при свежих элементах и т.д. позволяют уместить собственно сам передатчик в объеме 2-3 кубических сантиметров вместе с малогабаритным микрофоном.
Для схем с УНЧ с целью упрощения конструкции УКВ ЧМ-передатчиков, минимизации числа элементов и уменьшения габаритов переменный резистор R1 - регулятор громкости (чувствительности микрофона) может быть исключен из схем. Коэффициент усиления каскада (УНЧ) может быть в небольших пределах скорректирован изменением величины коллекторного резистора R3 и соответствующей подстройкой величины резистора R2 для установки необходимых режимов транзистора Т1.
Один из основных недостатков приведенных схем УКВ ЧМ-передатчиков заключается в невозможности перестройки основной частоты (65-108 МГц).
Этот недостаток преодолен в схемах ЧМ-передатчиков на рис.5.4 и рис.5.5. Данные схемы являются модернизацией схем рассмотренных выше ЧМ-передатчиков на биполярных и МОП-транзисторах (с изолированным затвором) - рис.5.2, рис.5.3.
Представленные на рис.5.4 и рис.5.5 схемы отличаются наличием цепей подачи дополнительного напряжения смещения на варикапы, входящие в контуры задающих генераторов. Величины напряжений смещения могут быть изменены с помощью специальных переменных резисторов. В соответствии с изменениями величин напряжений смещения изменяются емкости варикапов и соответственно частоты задающих генераторов ЧМ-передатчиков.
Дальность работы каждого из приведенных ЧМ-передатчиков на частоте 74 МГц с излучающей антенной 1 м и с УКВ-радиоприемником чувствительностью 10-15 мкВ составляет 150-200 м. С антеннами меньшей длины - дальность меньше. Поэтому при нежелательности излучения на столь значительное расстояние приведенное устройство должно быть соответствующим образом экранировано и снабжено короткой антенной.

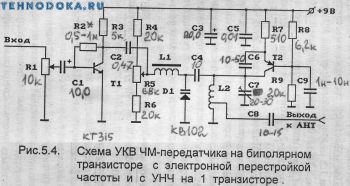

схемы УКВ ЧМ передатчиков на транзисторе с электронной перестройкой частоты

Элементы для схемы ЧМ-передатчика на рис.5.4:
R1=1к-10к,R2=500к-1.0 (требует подстройки), R3=3к-10к, R4=20к, R5=50к-100к, R6=20K, R7=510, R8=6.2к, R9=20к;
С1=4.7мкФ-20мкФ, С2=0.2мкФ-1.0мкФ (неполярная емкость), СЗ=4.7мкФ-20мкФ, С4=10, С5=1н-10н, С6=10-50, С7=20-30, С8=10-15, С9=1н-10н;
Т1 - КТ3102, КТ315 или любой другой НЧ- или ВЧ-транзистор с коэффициентом усиления более 100, Т2 - КТ368, КТ361 или любой другой ВЧ-транзистор с граничной частотой не менее 300 МГц;
D1 - варикап Д901А,В, КВ102 или аналогичные;
L1 - дроссель, например, Д0.1 40-100 мкН; катушка L2 - бескаркасная, внутренний диаметр - 6 мм, диаметр провода - 0.8 мм, желательно посеребренный, L2 - 3+1 витка.

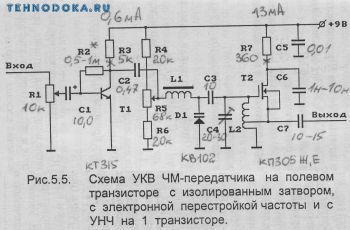

схемы УКВ ЧМ передатчиков на транзисторе перестройкой частоты

Элементы для схемы ЧМ-передатчика на рис.5.5:
R1=1к-10к, R2=500к-1.0 (требует подстройки), R3=3к-10к, R7=360, R4=20к, R5=50K-100K, R6=20K;
С1=4.7мкФ-20мкФ, С2=0.2мкФ-1.0мкФ (неполярная емкость), С3=10, С4=20-30, С5=1н-10н, С6=1н-10н, С7=10-15;
Т1 - КТ3102, КТ315 или любой другой НЧ- или ВЧ-транзистор с коэффициентом усиления более 100, Т2 - КП305Ж,Е;
D1 - варикап Д901А,В, KB 102 или аналогичные;
L1 - дроссель, например, Д0.1 40-100 мкН; катушка L2 - бескаркасная, внутренний диаметр - 6 мм, диаметр провода - 0.8 мм, желательно посеребренный, L2 - 3+1 витка.
Настройка
Изменением величины резистора R2 установить напряжение на коллекторе транзистора Т1 равным половине напряжения питания, при 9В - это ЗВ-6В. Увеличение сопротивления в коллекторе транзистора Т1 ведет к увеличению коэффициента усиления каскада. Однако не рекомендуется уменьшать коллекторный ток менее 0.5 мА, т.е. устанавливать R3 более 10к-15к. При отсутствии генерации подстроить (подобрать) R7, не превышая допустимого предела максимального тока транзистора -15 мА. Частота устанавливается конденсатором С4 и сжатием или растягиванием катушки L2. Для этой схемы также не рекомендуется увеличивать емкость конденсатора СЗ. R4-R6 могут иметь другие номиналы, однако необходимо помнить, что уменьшение значений R4 и R6 без увеличения значения емкости С2 может привести к ослаблению низких частот, при 0.2мкФ и 20к нижняя частота передаваемого сигнала - не менее 40 Гц. Возможно использование в качестве С2 оксидного конденсатора, но при выборе деталей и настройке необходимо учитывать полярность напряжения на конденсаторе при крайних положениях переменного резистора R5.
Монтаж
Монтаж выполняется на 2-стороннем фольгированном стеклотекстолите. Одна сторона (со стороны деталей) используется как общий провод и экран, другая - для печатных проводников схемы. Проводники, соединяющие детали, должны иметь минимальную длину. Использование 1-стороннего фольгированного стеклотекстолита и выполнение монтажа без учета данных рекомендаций (традиционным способом) может привести к самовозбуждению схемы (например, на инфранизких частотах) и даже к срыву генерации. Для повышения стабильности частоты целесообразно поместить задающий генератор или все устройство в экран. При этом частота генератора, возможно, несколько изменится (увеличится).
Других особенностей в монтаже и настройке данная схема не имеет.
В случае необходимости мощность ЧМ-передатчика можно существенно увеличить добавив к предыдущей схеме дополнительный усилитель высокой частоты (УВЧ) на одном транзисторе. Два варианта таких схем ЧМ-передатчиков представлены на рис.5.6.

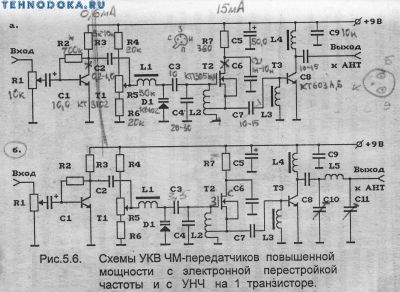

схемы УКВ ЧМ передатчиков повышенной мощьности с электронной перестройкой частоты

В обоих представленных вариантах применены одинаковые схемы УВЧ.
Особенностью используемых однотранзисторных усилительных каскадов является то, что транзисторы, входящие в их состав, в приведенных схемах работают с нулевым смещением, т.е. с нулевым начальным током. Это увеличивает коэффициент полезного действия, что позволяет получать сравнительно большую мощность при использовании транзисторов относительно небольшой мощности.
Первый вариант ЧМ-передатчика с дополнительным усилительным каскадом представлен на рис.5.6.а. В этой схеме антенна ЧМ-передатчика подключена непосредственно (только через разделительный конденсатор) к выходу УВЧ - к коллектору транзистора. Такое решение отличается простотой, но отсутствие правильного согласования с антенной (нагрузка не является оптимальной для выходного транзистора) снижает излучаемую мощность, увеличивает ток выходного транзистора, приводит к появлению дополнительных гармоник в спектре излучаемого сигнала.
На рис.5.6.б представлен второй вариант подобного ЧМ-передатчика. В данной схеме между выходом однотранзисторного УВЧ и антенной включен специальный П-образный фильтр, обеспечивающий необходимое согласование с антенной. Это позволяет увеличить излучаемую мощность при уменьшении тока потребления от источника питания. Настройку подобных фильтров осуществляют по известным методикам, подробно описанным в технической литературе. Настройка сводится к изменению величины емкостей и индуктивности, входящих в состав фильтра.
При настройке П-образного фильтра с целью оптимального согласования передающей антенны с выходным каскадом передатчика целесообразно воспользоваться устройствами - индикаторами, облегчающими процесс настройки передатчиков.
Элементы для схем ЧМ-передатчиков на рис.5.6
R1=1к-10к, R2=500к-1.0м (требует подстройки), R3=3к-10к, R7=360, R4=20к, R5=50к-100к, R6=20к;
С1=4.7мкФ-20мкФ, С2=0.2мкФ-1.0мкФ (неполярная емкость), С3=10, С4=20-30, С5=5.0-50.0, С6=1н-10н, С7=10-15, С8=10-15, С9=1н-10н;
Т1 - КТ3102, КТ315 или любой другой НЧ- или ВЧ-транзистор с коэффициентом усиления более 100, Т2 - КП305Ж,Е, ТЗ -КТ603А,Б,
D1 - варикап Д901А,В, КВ102 или аналогичные;
L1,L3,L4 - дроссели, например, Д0.1 20-100 мкН; катушка (74МГц) L2 - бескаркасная, внутренний диаметр - 6 мм, диаметр провода - 0.8 мм, желательно посеребренный, L2 - 3+1 витка.
Настройка и монтаж данных устройств аналогичны настройке и монтажу предыдущего ЧМ-передатчика - схема рис.5.5.
Дальность данных устройств в экспериментах на открытой местности (в горах в пределах прямой видимости) при использовании УКВ-приемника с чувствительностью 5 мкВ составила более 3 км.
ЧМ-передатчик, схема которого представлена на рис.5.6., было использовано в качестве резервного (аварийного) средства связи альпинистов.
Чувствительность УНЧ по микрофонному входу у описанных ЧМ-передатчиков можно значительно повысить, если вместо используемого однотранзисторного усилителя применить УНЧ на базе специализированных интегральных схем или операционных усилителей.
На рис.5.7 представлена схема ЧМ-передатчика на полевом транзисторе с изолированным затвором с УНЧ на ИС 122УС1Д. Высокочастотная часть этого устройства аналогична схеме на рис.5.5, поэтому все основные параметры (излучаемая мощность, дальность и т.д.), настройка, особенности конструктивного исполнения для обеих схем являются аналогичными. Однако схема на рис.5.7 за счет применения ИС не требует какой-либо настройки и обладает значительно лучшей чувствительностью по микрофонному входу. Так при использовании микрофона МД47, МД64 и аналогичных слышен шепот на расстоянии 5 м при отсутствии фона и шумов.

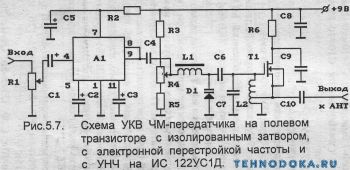

схемы УКВ ЧМ передатчиков на полевом транзисторе с электронной перестройкой частоты

Элементы для схемы ЧМ-передатчика на рис.5.7:
R1=1к-10к, R2=50-100, R6=360, R3=20к, R4=50к-100к, R5=20к
С1=4.7мкФ-20мкФ, С2=4.7мкФ-20мкФ, СЗ=4.7мкФ-20мкФ, С4=0.2мкФ-1.0мкФ (неполярная емкость), С5=10мкФ-20мкФ, С6=10, С7=20-30, С8=1н-10н, С9=1н-10н, С10=10-15;
А1 - ИС 122УС1Д; Т2 - КП305Ж,Е;
D1 - варикап Д901А,В, КВ102 или аналогичные;
L1 - дроссель, например, Д0.1 40-100 мкН;
катушка (74МГц) L2 - бескаркасная, внутренний диаметр - 6 мм, диаметр провода - 0.8 мм, желательно посеребренный, L2 - 3+1 витка.
Настройка ВЧ-части и особенности монтажа ЧМ-передатчика аналогичны устройству на рис.5.5.

На рис.5.8 представлены схемы ЧМ-передатчиков на полевых транзисторах с изолированными затворами с однотранзисторными УВЧ и УНЧ на ИС 122УС1Д. Схемы высокочастотных частей данных устройств аналогичны схемам на рис. 5.6, поэтому все основные параметры, настройка, особенности конструктивного исполнения и т.д. для обеих схем являются аналогичными. Как и в случае предыдущего устройства (схема рис.5.7) использование ИС упростило настройку УНЧ и повысило чувствительность по входу.

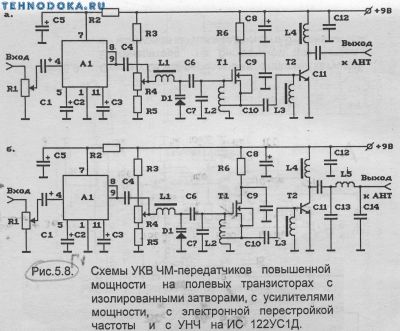

схемы УКВ ЧМ передатчиков повышенной мощности на полевом транзисторе с изолированными затворами, с усилителями мощности

Элементы для схем ЧМ-передатчиков на рис.5.8:
R1=1к-10к, R2=50-100, R6=360, R3=20к, R4=50к-100к, R5=20к
С1=4.7мкФ-20мкФ, С2=4.7мкФ-20мкФ, СЗ=4.7мкФ-20мкФ, С4=0.2мкФ-1.0мкФ (неполярная емкость), С5=10мкФ-20мкФ, С6=10, С7=20-30, С8=10мкФ-50мкФ, С9=1н-10н, С10=10-15, С11 = 10-15, С12=1н-10н;
А1-ИС 122УС1Д;
Т1 - КП305Ж,Е, Т2 - КТ603А,Б;
D1 - варикап Д901А,В, KB102 или аналогичные;
L1,L3,L4 - дроссели, например, Д0.1 20-100 мкН;
катушка (74МГц) L2 - бескаркасная, внутренний диаметр - 6 мм, диаметр провода - 0.8 мм, желательно посеребренный, L2 - 3+1 витка.
Настройка ВЧ-частей и особенности монтажа УКВ ЧМ-передатчиков аналогичны устройствам на рис.5.5.
Катушки колебательных контуров могут быть не только традиционными (объемными), но и выполнены печатным способом - вытравлены непосредственно на печатной плате (плоские катушки), на которой выполняется монтаж всего устройства. Подобное конструктивное решение может быть целесообразным при сравнительно высоких частотах, например, для УКВ ЧМ-передатчиков на частотах 65-108 МГц.
В качестве примера использования такого, плоского, конструктивного исполнения контурных катушек для УКВ ЧМ-передатчиков можно привести рисунок контурной катушки и две схемы на рис.5.9.

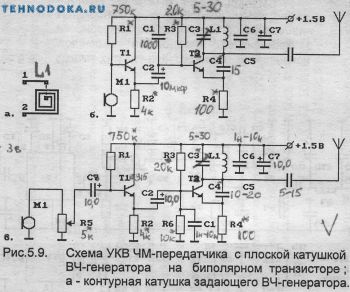

схемы УКВ ЧМ передатчиков с плоской катушкой ВЧ генератора

Схема на рис.5.9.в представляет собой улучшенный вариант схемы на рис.5.9.б.
Элементы для схем УКВ ЧМ-передатчиков (87-108 МГц) на рис. 5.9:
R1=500к-1м, R2=3.0к-4.7к, R3=20к, R4=75-120, R5=lK-10K, R6=10K-15K; С1 = 1н-10н, С2=4.7мкФ-20мкФ, С3=5-30, С4=10-20, С5=5-15, С6=1н-10н, С7=4.7мкФ-20мкФ, С8=4.7мкФ-20мкФ;
А1-ИС 122УС1Д;
Т1 - КТ3102, КТ315 или аналогичные ВЧ-транзисторы.
Настройка.
Резисторами R3, R6 устанавливается ток транзистора генератора (Т2) - 3-5 мА, резистором R1 - напряжение на эмиттере (на R2) транзистора УНЧ (Т1)-0.5-1В (примерно 1/2 напряжения источника питания). Подбором величины емкости конденсатора С4 устанавливается устойчивая генерация, изменением величины СЗ задается частота ВЧ-колебаний задающего генератора - частота передатчика.


* АМ, ЧМ радиопередатчики, Рудометов. djvu (606КБ)
