Модулятор АМ - супером, катодный повторитель.
Схема супермодулятора работает следующим образом, когда оператор молчит то лампа 6П3С заперта и в эфир идёт минимум сигнала станции, при разговоре лампа начинает открываться и соответственно идёт максимальный сигнал в эфир, регулировку модулятора осуществляют следующими резисторами:
R1- уровень модуляции, R2 - регулировка сигнала, R3 - подбирают 180-270к.

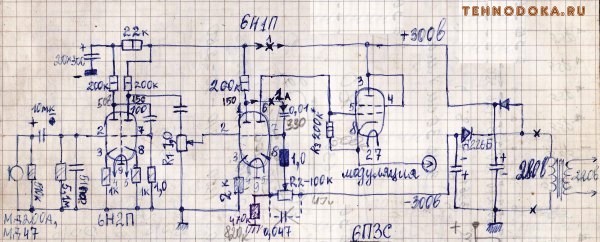

Супермодулятор для АМ передатчика

Оптимальный результат настройки это когда на катоде 6П3С при молчании 0-10вольт, а при разговоре 100-280вольт.
