* Внимание, в конструкции применяются опасные для жизни напряжения, будьте максимально осторожны, изучите предварительно меры безопасности при работе с такими напряжениями!

Данная статья поможет вам сконструировать мощный и надёжный передатчик на радиохулиганский диапазон 100М или проще говоря на "тройку". Этот передатчик можно назвать простейшим(базовым) не имеющий каких либо наворотов и прибамбасов т.к при конструировании преследовались следующие цели:
- упростить всё что можно без потери качества
- меньше запчастей
- доступная антенна "верёвка"

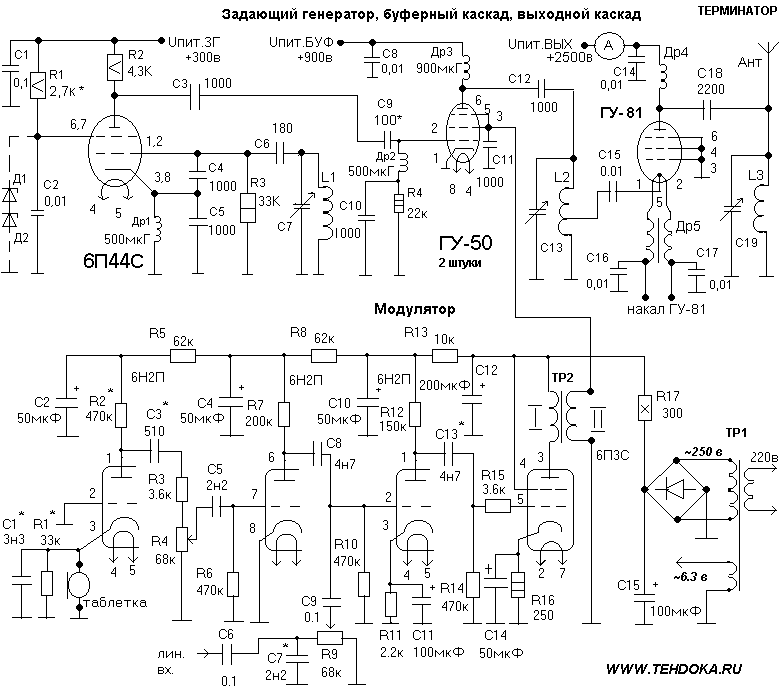

схема передатчика и модулятора
Что нужно(основное) для изготовления задающего генератора, буферного и выходного каскада:
элемент
кол-во
обозначение
примечание
корпус
1


лампа 6П44С
1


панелька для 6П44С
1


лампа ГУ-50
2


панелька для ГУ-50
2


лампа ГУ-81
1


панелька для ГУ-81
1


миллиамперметр 0-1А
1


0,1 х 400
1
С1,
0,01 х 400
3
С2, С16, С17
0,01 х 1500
1
С8,
0,01 х 3000
1
С14,
1000
3
С3, С10, С12
1000
2
С4, С5, КСО группа Г ±50%
2200 х 5000
1
С18
30-200пФ
1
С7
30-500пФ
1
С13
30-800пФ
1
С19
2,7к 5Вт
1
R1
4,3к 5Вт
1
R2
33к 1Вт
1
R3
22к 2Вт
1
R4
500мкГн
2
Др1, Др2
100-900мкГн
1
Др3
100-300мкГн
1
Др4

1
Др5 мотается на фер.стержне
12мкГн
1
L1 диам.каркаса 20мм, пров. 1,1мм, 40витков
20мкГн
1
L2 диам.каркаса 35-40мм, пров. 1,5мм, 30витков
36мкГн
1
L3 диам.каркаса 50-60мм, пров. 2,5мм, 40витков
провод 2,5мм
10м

для намотки L3





Др5-мотается двумя проводами диамметром 1,5-2,0мм на феритовом стержне диаметром 10мм и длиной 12-13см, провод мотается на всю длину стержня.
С7-переменный конденсатор со старого лампового радиоприёмника, маленьких размеров
С13-переменный конденсатор зазор между пластинами не менее 1мм
С17-переменный конденсатор зазор между пластинами не менее 2,5мм, если будет "просекать" зазор необходимо увеличить

Что нужно(основное) для изготовления модулятора:
элемент
кол-во
обозначение
примечание
корпус
1


6Н2П
3


панелька для 6Н2П
3


6П3С
1


панелька для 6П3С
1


200,0 х 350
1
С12
100,0 х 350
1
С15
50,0 х 300
3
С2, С4, С10
300 Ом 10Вт
1
R17 можно заменить дросселем
ТС160
1
ТР1 трансформатор силовой питания
ТС160
1
ТР2 или другой транс, подбирается
провод 220х0,75


вилка 220В
1


HMO 0603
1

микрофон "таблетка"
штекер
1


гнездо под штекер
1

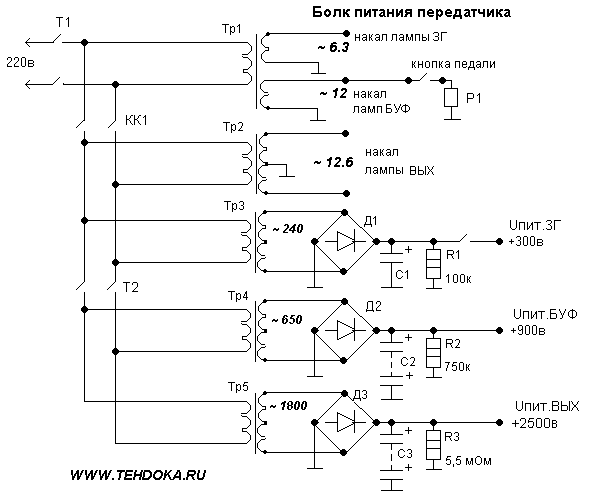

схема блока питания

Что нужно для изготовления блока питания:
элемент
кол-во
обозначение
примечание
W100M (1.5А 1000В)
1
Д1
1N4007 (1,0A 1000В)
4
Д2
1N5408 (2,0А 1000В)
16
Д3 по 4штуки в плечо
реле РП21-УХЛ4 ~12В
1
Р1 или другое реле на напряжение транса
200,0 х 350
1
С1
200,0 х 350
3
С2 или "банки" ёмкостью не менее 50мкФ
200,0 х 350
8
С3 или "банки" ёмкостью не менее 20мкФ
100 Ом 2Вт
1


750к 2Вт
..
R2 сборка, служит для разряда ёмкости
5,5м 2Вт
..
R3 сборка, служит для разряда ёмкости
ТС160
1
Тр1, Тр3


Тр2


Тр4


Тр5
тумблер 220в 2А
2
Т1, Т2
провод 220х1,0


вилка 220В
1


провод диам. от 6мм
  подключ.накала ГУ-81
педаль с кнопкой
1





Вместо Тр1 и Тр3 можно использовать один трансформатор со старого лампового телевизора типа ТС160 или другой транс имеющиий вторичные обмотки 6,3В 12В и 250В соответствующей мощности
Тр2-мощность не менее 120Вт, вторичная обмотка мотается шиной или проводом расчитанным на ток 10А, напряжение 12...13в. Самый лучший вариант использовать трансформатор с UPS-ки (источник бесперебойного питания применяют для резервного питания компьютера) он имеет маленькие размеры и соответствующую мощность
Тр4-мощность не менее 160Вт, вторичная обмотка мотается проводом диам. 0,2мм, на переменное напряжение около 650в.
Тр5-мощность около 1кВт, вторичная обмотка мотается проводом диамметром от 0,5мм, на переменное напряжение 1800в. Можно использовать несколько трансформаторов соединив их вторичные обмотки последовательно при этом надо учитывать что напряжение там будет очень высокое, что бы выдержала изоляционная бумага между обмотками.

Что нужно(основное) для изготовления антенны:
Антенна представляет из себя длинный провод, длина провода от передатчика до конца на диапазон 100м составляет примерно 30-40м(зависит от высоты подвеса полотна), антенна хорошо работает когда её горячий и холодный конец находятся на одной высоте или холодный конец чуть ниже.
Для такой антенны обязательно нужно хорошее заземление!
