Шарманка - маломощный передатчик с использованием УНЧ приёмника
Терминатор-3мГц, 6-й район

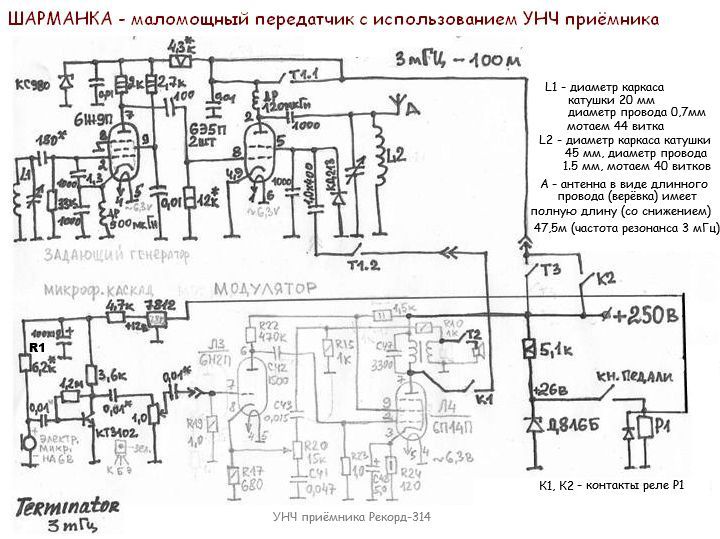

Самый простой маломощный передатчик сконструированный на базе лампового приёмника называют ”шарманкой” при этом усилитель низкой частоты приёмника используется в качестве модулятора, питание всех ламп передатчика осуществляется от блока питания того же приёмника. Я вам предлагаю свой вариант изготовления такого устройства. Данный аппарат работает на частоте 3 мГц (100м). Приёмник который мы будем "дорабатывать" Рекорд-314. Ниже показана схема самой шарманки полностью.

схема ШАРМАНКИ - маломощного передатчика

Задающий генератор создан по типовой схеме на лампе 6Ж9П. В выходном каскаде передатчика используем две лампы 6Э5П соединённых параллельно. С помощью сопротивления в управляющей сетке выставляем режим работы лампы. Кстати данный передатчик в дальнейшем можно использовать для раскачки выходного усилителя мощности собранного на лампе ГУ-43Б.

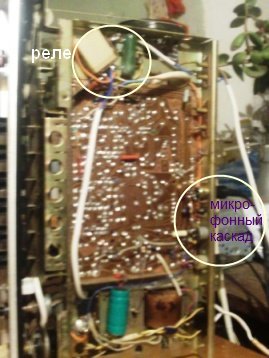

Питание микрофонного каскада осуществляется в момент включения реле, +24 вольта поступают на микросхемный стабилизатор 7812 с него уже выходит +12 вольт и идут на сам микрофонный каскад. Наладка микрофонного каскада заключается в подгонке R1, что бы напряжение на микрофоне соответствовало напряжению применяемого электретного микрофона. Переходными конденсаторами добиваемся нужных нам частот звучания речи.
Включив тумблер Т3 мы настраеваем задающий генератор на нужную нам частоту, затем настроив, тумблер отключаем. Дальше включаем тумблер Т1 и нажимаем кнопку педали, согласовываем выходной каскад передатчика с антенной с помощью переменного конденсатора. Передатчик настроен, теперь ведём радиообмен включая и выключая передатчик с помощью одной кнопки "педали", при использовании реле с тремя группами контактов одну группу можно задействовать для подключения антенны к приёмнику.
Трансформатор приёмника желательно заменить на более мощный, родной транс работает на пределе своих возможностей, но всё-таки РАБОТАЕТ!
     Схему и описание работы приёмника Рекорд-314 вы можете посмотреть скачав файл - Рекорд 314 радиола, схема, описание. djvu(278КБ) Для приёма радиостанций радиолюбителей на этом приёмнике нужно переделать диапазон К1 под диапазон 100м, для этого (простейший сплособ) меняем конденсаторы этого диапазона которые стоят рядом с контуром УВЧ и контуром гетеродина, С12 ставим 240пФ, С22 - 220пФ. Затем с помощью диэлектрической отвёртки перестраиваем контур гетеродина ищя станции радиолюбителей, а потом подстраиваем контур УВЧ на максимальный по громкости приём станций.

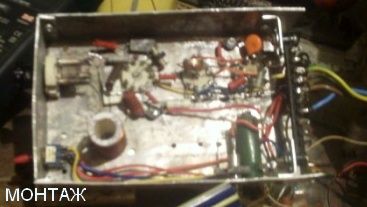

схема ШАРМАНКИ - маломощного передатчика


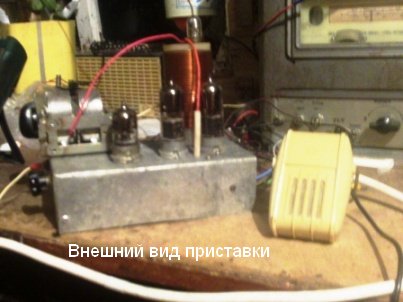

схема ШАРМАНКИ - маломощного передатчика


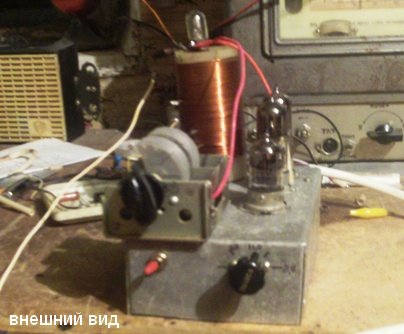

схема ШАРМАНКИ - маломощного передатчика


схема ШАРМАНКИ - маломощного передатчика
