Телевизионный передатчик - своими руками

ГОВОРИТ И ПОКАЗЫВАЕТ СЕЛО ЧЕРНОУСОВО!
А что? Дополнив видеомагнитофон «Электроника ВМ-12» небольшой приставкой можно превратить его в маленький телецентр и наладить местное телевещание в небольшом поселке или деревне.

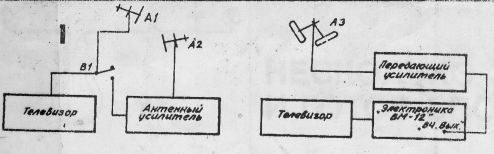

Разработал приставку О.Плохов из Нижнего Новгорода. Полная структурная схема ее показана на рис. 1.

структурная схема организации вещания ТВ

Выполнена она на распространенных деталях, которых к тому же немного, не требуется никаких изменений ни в видеомагнитофоне, ни в телевизоре. Словом, все просто и в сборке, и в регулировке, и в налаживании.
В отечественных видеомагнитофонах, таких как «Электроника ВМ-12», помимо выходов «видео» и «звук», имеется еще выход «ВЧ», сигнал на который поступает с высокочастотного адаптера. Он-то и позволяет транслировать с видеомагнитофона на антенный вход телевизора, включенного на 6-й канал метрового диапазона. Усилив сигнал, можно передавать его на расстояние нескольких сот метров.
Прием ведется на обыкновенный телевизор, для чего используется отдельная антенна А2, ориентированная на передающую антенну A3. Последнюю желательно установить как можно выше, например, на крыше дома. Принятый сигнал для более уверенного приема усиливается антенным усилителем. Принципиальная электронная схема его приведена на рис. 2.

схема антенного усилителя для улучшенного приёма ТВ программ

Все соединения при монтаже усилителя должны быть минимальной длины. Питание от источника с малым коэффициентом пульсаций, иначе на экране телевизора могут возникнуть перемещающиеся или стоячие горизонтальные полосы. Лучше всего запитать схему с блока питания самого телевизора, через небольшой стабилизатор напряжения. Усилитель хорошо работает на всех 12 каналах метрового диапазона волн, так что его можно использовать и для усиления сигналов местного телевидения.
Передатчик подключается к «ВЧ выходу» видеомагнитофона, телевизор через сопрягающее устройство к выходам «Вых.видео» и «Вых.звук» (устройство сопряжения УПИМЦТ-61/67-11 описано в журнале «Радио» № 9 за 1987 год).

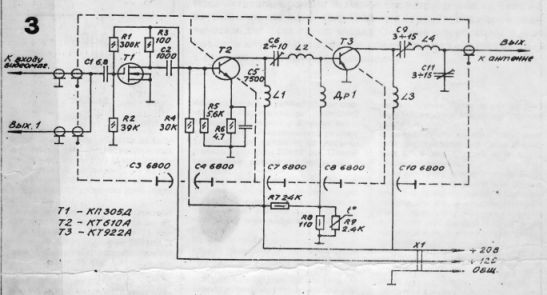

схема передатчика ТВ сигнала

Предварительный каскад передающего усилителя собран на полевом транзисторе Т1 с коэффициентом усиления около 10. На входе стоит конденсатор С1, имеющий очень маленькую емкость, а потому устройство практически не вносит изменений в выходной сигнал видеомагнитофона. Сигнал усиливается двумя каскадами линейного усилителя мощности. В первом, имеющем наибольшее усиление (200), использован транзистор Т2, работающий в классе А.
Выходной каскад (его усиление по мощности равно 5) выполнен на транзисторе ТЗ, обладающем повышенной электрической прочностью и хорошей линейностью. Для температурной стабильности каскада применен терморезистор R9, установленный на радиаторе, вблизи транзистора ТЗ. Кроме того, каскады разделены экранами. Коэффициент передачи всего устройства составляет около 40дБ. Усилитель при этом развивает выходную мощность около 2,5 Вт. Выход его рассчитан на подключение нагрузки с сопротивлением 70 Ом.
При монтаже конденсатор С1 непосредственно припаивается к центральной жиле кабеля, идущего от видеомагнитофона. Выводы конденсатора должны быть минимальной длины, как и все остальные соединения. Для обеспечения устойчивой работы базовые цепи транзисторов отделены от коллекторных. Сами транзисторы Т2 и ТЗ помещены в углубления на радиаторе, рядом с транзистором ТЗ устанавливается терморезистор R9. Остальные детали собраны на печатной плате из двухстороннего фольгированного стеклотекстолита, закрепленной на стойках на радиаторе. Фольга одной из сторон стеклотекстолита используется в качестве экрана. Отверстия под детали должны быть раззенкованы. Экраны между базовыми и коллекторными цепями транзисторов также выполнены из фольгированного стеклотекстолита. Они должны быть соединены с общим экраном схемы.
В усилителе применены следующие детали:
терморезистор типа КМТ-1, подстроечные конденсаторы С6, С9, СИ типа КТ4-21Б. Дроссель Др1 намотан на резисторе МЛТ-0,25 сопротивлением 100 кОм проводом ПЭВ-1 0,12 в один ряд до заполнения (около 30 витков). Катушки бескаркасные и намотаны посеребренным проводом диаметром 1 мм. L1 содержит 3 витка, внешний диаметр катушки 10 мм, длина намотки 6 мм. L2 содержит 4 витка, внешний диаметр катушки 8 мм, длина намотки 8 мм L3 содержит 3 витка, внешний диаметр катушки 8 мм. длина намотки 5 мм L4 содержит 4 витка, внешний диаметр катушки 10 мм, длина намотки 8 мм.
Питать усилитель можно от любого стабилизированного источника обеспечивающего при напряжении 20 В ток около 0.5 А, а при 12 В — около 80 мА. Для приемной антенны А2 лучше всего использовать 5-элементную антенну типа «волновой канал» (рис. 4).

5-элементная антенна типа волновой канал

Размеры ее в мм приведены в таблице 1.
Таблица 1
а б в г д е А Б В Г Д
915 350 215 205 215 100 810 730 725 710 60

Материалом для антенны послужат алюминиевые или дюралюминиевые трубки. Наиболее подходящий диаметр: для несушей стрелы — 18 - 22 мм, а для вибраторов — 10 — 14 мм.
Кабель снижения с волновым сопротивлением 75 Ом подключается к активному петлевому вибратору через U-колено, как показано на рис 5.

подключение кабеля к активному петлевому вибратору

Длина колена 530 мм. Место подсоединения кабеля к вибратору необхо димо изолировать, покрыв его нитрокраской или эпоксидной смолой.
Передающей антенной A3, если приемные корреспонденты расположены в одном направлении от передатчика, может послужить та же антенна, что используется на приемной стороне (см. рис. 4). Если корреспонденты расположены по разные стороны телецентра, лучше использовать так называемую «круговую антенну»(см.рис 6)

подключение кабеля к активному петлевому вибратору

Длины Е1 и Е2 выбираются равными и минимальными. Размеры антенны приведены в таблице 2.
а б с д
360 720 90 60

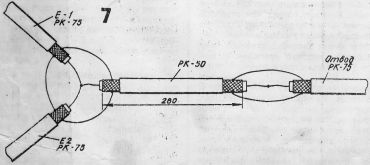

Вибраторы изготавливаются из алюминиевых или дюралюминиевых трубок диаметром 10 — 16 мм. Для согласования их с кабелями Е1 и Е2 так же используется U-колено (см. рис. 5). Схема распределителя приведена на рис.7.

Схема распределителя

Для согласования нагрузки использован отрезок кабеля с волновым сопротивлением 50 Ом (RK-50-4-13, RK-50-2-13, RK-50-2-11) длиной 280 мм. А для снижения кабель с волновым сопротивлением 75 Ом с малым погонным затуханием, например RK-75-9-12 (РК-3) или RK-75-9-13 (RK-03).
Настройку приставки начинают с передающего усилителя. Сначала подстройкой резистора R1 устанавливают ток транзистора Т1 в пределах 5 — 7 мА. Потом переходят к регулировке контуров С6, L2 и С9, L4. Подключают вход усилителя к «ВЧ выходу» видеомагнитофона, а на выход передающего усилителя — измеритель средней мощности МЗ-ЗА. Если такого не имеется, собирают схему, приведенную на рис. 8, и, попеременно подстраивая роторы конденсаторов С6 и С9, добиваются максимальных показаний прибора.

Схема распределителя

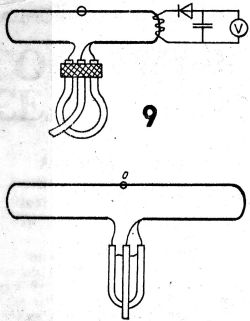

Затем подключают к выходу передающего усилителя рабочую антенну. Вокруг петлевого вибратора антенны наматывают 2 — 3 витка любого провода и собирают схему, приведенную на рис.9.

настройка связи с антенной

После регулировки связи с антенной (подстройкой конденсатора С11) антенны ориентируют в направлении друг к другу, а если передающая антенна «круговая», только приемную антенну. При необходимости подстраивают селектор каналов телевизионного приемника на 6-й канал.
