Телефонные ретрансляторы, Рудометов
В последнее время большую популярность обрели радиотелефоны, позволяющие пользоваться обычной телефонной связью не ограничивая свою свободу проводами. Радиотелефоны представляют собой радиостанции малой мощности. Обладатель такого устройства связывается с еще одной радиостанцией, представляющей вторую часть данной индивидуальной системы связи, которая обычным образом подключена к телефонной линии. Используя эти две радиостанции пользователь получает возможность дуплексной связи как по обычному телефону, конечно, в пределах дальности связи, определяемой мощностью данных устройств. Для индивидуальных радиотелефонов, подключаемых самим пользователем к телефону (второй части системы, часто называемой базой), дальность может достигать 1-2 км. Как правило, такие радиотелефоны работают на частоте 900 МГц.
Ниже будут представлены и описаны устройства, подключаемые к телефонной линии и предоставляющие возможность прослушивать телефонные разговоры по AM- или ЧМ-радиоприемникам. Это позволяет, например, обеспечить громкое прослушивание, записывать разговор на магнитофон магнитолы (непосредственно или через соответствующий конвертер). Такие радиоустройства, подключаемые к телефонной линии, называются телефонными ретрансляторами. В зависимости от типа используемой модуляции эти устройства разделяются на AM- и ЧМ-ретрансляторы.

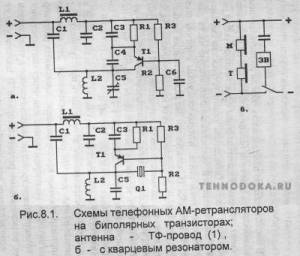

Схемы однотранзисторных устройств - телефонных АМ-ретрансляторов, обеспечивающих прослушивание телефонных разговоров на АМ-радиоприемник 27 Мгц, представлены на рис. 8.1. Данные ретрансляторы представляют собой однотранзисторные АМ-передатчики, выполненные на основе традиционных схем ВЧ-генераторов на биполярных транзисторах. Эти схемы часто встречаются в описании предыдущих устройств. Передающей антенной, излучающей радиоволны, для данных устройств служит один из проводников (одна жила) телефонного провода (ТФ-провод, 1). Эти телефонные АМ-ретрансляторы обеспечивают дальность передачи на несколько десятков метров.
На рис.8.1.в - схема подключения указанных устройств. Данные АМ-ретрансляторы устанавливаются внутрь телефонного аппарата. Подключение выполняется параллельно микрофону (м) и телефону (т).
Внимание! Необходимо соблюдать полярность подключения.

Схема АМ передатчика на 27 мГц

Элементы для схемы телефонного АМ-ретранслятора на рис.8.1.а:
R1=100-200, R2=22к, R3=10к;
С1=50-200, С2=1н, С3=1н-3н, С4=18, С5=20, С6=4.7н-10н;
Т1 - КТ3107, КТ361 или аналогичный ВЧ-транзистор;
L1 - дроссель, например, Д0.1 100-200 мкН; катушка генератора L2 - на каркасе от КВ-приемника с подстроечным сердечником, диаметр каркаса - 7-8 мм, 12 витков провода ПЭВ-2 0.3-0.4 мм.
Настройка.
Изменением величины резистора R2 установить максимальное напряжение генерации. При отсутствии генерации подстроить (подобрать) величину С4. Частота устанавливается подстроечным сердечником L2 и конденсатором С5.
Монтаж.
Монтаж выполняется на 2-стороннем фольгированном стеклотекстолите. Одна сторона (со стороны деталей) используется как общий провод и экран, другая - для печатных проводников схемы. Проводники, соединяющие детали, должны иметь минимальную длину. Для повышения стабильности частоты целесообразно поместить задающий генератор или все устройство в экран.
На рис.8.1.б представлена схема телефонного АМ-ретранслятора с кварцевой стабилизацией частоты. Элементы, монтаж и настройка в основном совпадают предыдущим примером (рис.8.1.а). Основное отличие заключается в использовании кварцевого резонатора, соответствующего частоте генерации и передачи. При настройке устройства резистором R2 и сердечником L2 устанавливается максимальная амплитуда генерируемых ВЧ-колебаний.

Схема АМ передатчика на 27 мГц

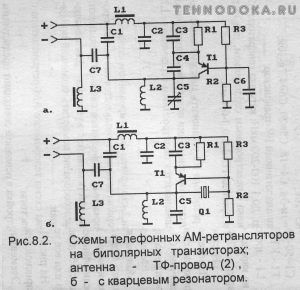

На рис.8.2 представлены схемы аналогичных устройств телефонных АМ-ретрансляторов, предназначенных для работы на частоте 27 МГц, но могут быть использованы и на других частотных диапазонах. Элементы, монтаж и настройка этих устройств в основном совпадают со схемами на рис.8.1. Отличие заключается в способе подключения ВЧ-выходов данных ретрансляторов. В данном варианте подключения передающей антенной для этих устройств служат оба проводника (обе жилы) телефонного провода (ТФ-провод, 2). Это несколько увеличивает дальность связи. В этой схеме используются дополнительные элементы:
С7=С 1=20-50, L3 - ВЧ-дроссель, совпадающий с дросселем L1.
Используя ранее приведенные и описанные схемы задающих генераторов на МОП-транзисторах можно создать простые и компактные телефонные АМ-ретрансляторы.

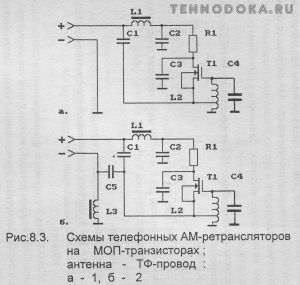

На рис.8.3 представлены схемы телефонных АМ-ретрансляторов на МОП-транзисторах. Данные устройства предназначены для работы на частоте 27 МГц, но, как и предыдущие варианты АМ-ретрансляторов, эти схемы могут использоваться и в других частотных диапазонах - на более низких и более высоких частотах. Дальность - несколько десятков метров.

Схема АМ передатчика на 27 мГц

Элементы для схемы телефонного АМ-ретранслятора на МОП-транзисторе на рис.8.3.а:
R1=560;
С1=50, С2=500-1н, С3=1н, С4=20-30;
Т1 - КП305Ж, КП305Е или аналогичный;
L1 - ВЧ-дроссель, например, Д0.1 100-200 мкН; катушка генератора L2 - бескаркасная, диаметр катушки 6 мм, 6+2 витков провода ПЭВ-2 0.6 мм.
Настройка.
Изменением величины резистора R1 (уменьшая от 1 к) установить ток 12 мА (не более 15 мА). Частота устанавливается изменением длины катушки L2 и изменением величины конденсатора С4.
Монтаж.
Монтаж выполняется на 2-стороннем фольгированном стеклотекстолите. Одна сторона (со стороны деталей) используется как общий провод и экран, другая - для печатных проводников схемы. Проводники, соединяющие детали, должны иметь минимальную длину. Для повышения стабильности частоты целесообразно поместить задающий генератор или все устройство в экран. Передающей антенной служит один из проводников телефонного провода (ТФ-провод, 1).
На рис.8.3.б представлен второй вариант телефонного АМ-ретранслятора на МОП-транзисторе. Эта схема практически совпадает с предыдущей, но для данного варианта изменен способ подключения выхода ретранслятора. Антенной здесь служат два проводника телефонного провода (ТФ-провод, 2), что увеличивает дальность. В этой схеме используются дополнительные элементы:
С5=С1=20-50, L3 - ВЧ-дросселъ, совпадающий с дросселем L1.
Элементы, монтаж и настройка в основном совпадают предыдущим примером (рис.8.3.а).
Мощность (и дальность) телефонных AM-ретрансляторов (рис.8.1 -рис.8.3) может быть увеличена за счет введения в схему дополнительных ВЧ-каскадов - усилителей мощности. В качества примера таких дополнительных каскадов можно использовать ранее описанные схемы AM- и ЧМ-радиопередатчиков повышенной мощности.
Используя ранее рассмотренные схемы УКВ ЧМ-передатчиков на биполярных и МОП-транзисторах можно создать простые телефонные УКВ ЧМ-ретрансляторы.

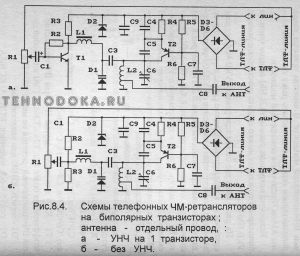

На рис.8.4 представлены две схемы телефонных УКВ ЧМ-ретрансляторов на биполярных транзисторах. Данные схемы имеют сходные элементы, особенности конструкции и настройки с УКВ ЧМ-радиопередатчиками. Первая (рис.8.4.а) схема имеет УНЧ на 1 транзисторе, вторая (рис.8.4.б) - без УНЧ. Резистор R1 - регулятор громкости. При чувствительности УКВ-радиоприемника 10 мкВ дальность - около 100 м. Подключение данных УКВ ЧМ-ретрансляторов производится в соответствии со схемой. Передающей антенной служит отдельный провод.

Схема АМ передатчика на 27 мГц

Элементы для схемы ЧМ-передатчика на рис.8.4.а:
R1=1к-10к, R2=500к-1.0 (требует подстройки), R3=3к-10к, R4=510, R5=6.2к, R6=20к;
С1=4.7мкФ-20мкФ, С3=10, С4=1н-10н, С5=10-50 (требует подстройки), С6=20-30, С7=1н-10н, С8=10-15, С9=1н-10н;
Т1 - КТ3102, КТ315 или любой другой НЧ- или ВЧ-транзистор с коэффициентом усиления более 100, Т2 - КТ368, КТ361 или любой другой ВЧ-транзистор с граничной частотой не менее 300 МГц;
D1 - варикап Д901А,В, KB102 или аналогичные; D2 - стабилитрон на 5.6-6.8, например, КС162А, КС168А;
L1 - дроссель, например, Д0.1 40-100 мкН; катушка L2 - бескаркасная, внутренний диаметр - 6 мм, диаметр провода - 0.8 мм, желательно посеребренный, L2 - 3+1 витка.
Настройка.
Изменением величины резистора R2 установить напряжение на коллекторе транзистора Т1 равным примерно половине напряжения питания, при использовании КС168А - это 3-4 В. Увеличение сопротивления в коллекторе транзистора Т1 ведет к увеличению коэффициента усиления каскада. Однако не рекомендуется уменьшать коллекторный ток менее 0.5 мА, т.е. устанавливать R3 более 10к-15к. При отсутствии генерации подстроить (подобрать) С5 и R6. Частота устанавливается изменением емкости конденсатора С6 и сжатием или растягиванием катушки L2. Не рекомендуется с целью увеличения глубины модуляции увеличивать емкость конденсатора С8.
Монтаж.
Монтаж выполняется на 2-стороннем фольгированном стеклотекстолите. Одна сторона (со стороны деталей) используется как общий провод и экран, другая - для печатных проводников схемы. Проводники, соединяющие детали, должны иметь минимальную длину. Для повышения стабильности частоты целесообразно поместить задающий генератор или все устройство в экран. При этом частота генератора, возможно, несколько изменится (увеличится).
Схема на рис.8.4.а для указанного способа подключения обладает избыточным усилением по низкой частоте. На рис.8.4.б представлена упрощенная схема УКВ ЧМ-ретранслятора. В данной схеме отсутствует УНЧ, однако, как правило, громкости вполне достаточно. Схема содержит меньшее количество элементов и проще в настройке (не требуется настройка УНЧ).
Основные элементы для схемы (рис.8.4.б), особенности конструкции и настройки совпадают с предыдущей конструкцией (рис.8.4.а). Изменения:
R2=RЗ=50к-150к, С1=0.1-1мкФ. Изменением соотношений R2 и R3 можно осуществлять точную настройку на частоту.
Используя МОП-транзисторы, как и в случае УКВ ЧМ-радиопередатчиков, можно существенно упростить схемы и конструкции телефонных УКВ ЧМ-ретрансляторов.

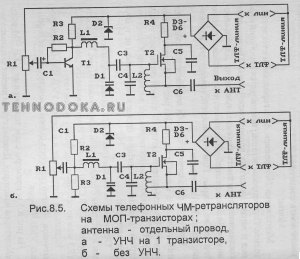

На рис.8.5 представлены примеры схем телефонных УКВ ЧМ-ретрансляторов на МОП-транзисторах. Данные схемы имеют сходные элементы, особенности конструкции и настройки с УКВ ЧМ-радиопередатчиками, схемы которых представлены на рис.5.3. Первая (рис.8.5.а) схема имеет УНЧ на 1 транзисторе, вторая (рис.8.5.б) - без УНЧ. Резистор R1 - регулятор громкости. При чувствительности УКВ-радиоприсмника 10 мкВ дальность - около 100 м. Подключение данных УКВ ЧМ-ретрансляторов производится в соответствии со схемой. Передающей антенной служит отдельный провод.

Схема АМ передатчика на 27 мГц

Элементы для схемы ЧМ-передатчика на рис.8.5.а:
R1=1к-10к, R2=500к-1.0 (требует подстройки), R3=3к-10к, R4=360;
С1=4.7мкФ-20мкФ, С2=4.7мкФ-20мкФ, С3=10, С4=20-30, С5=1н-10н, С6=10-15;
Т1 - КТ3102, КТ315 или любой другой НЧ- или ВЧ-транзистор с коэффициентом усиления более 100, Т2 - КП305Ж,Е;
D1 - варикап Д901А,В, КВ102 или аналогичные; D2 - стабилитрон на 5.6-6.8, например, КС162А, КС168А;
L1 - дроссель, например, Д0.1 40-100 мкН; катушка L2 - бескаркасная, внутренний диаметр - 6 мм, диаметр провода - 0.8 мм, желательно посеребренный, L2 - 3+1 витка.
Настройка.
Изменением величины резистора R2 установить напряжение на коллекторе транзистора Т1 равным половине напряжения питания, при КС168А - это 3-4 В. Увеличение сопротивления в коллекторе транзистора Т1 ведет к увеличению коэффициента усиления каскада. Однако не рекомендуется уменьшать коллекторный ток менее 0.5 мА, т.е. устанавливать R3 более 10к-15к. При отсутствии генерации подстроить (подобрать, начиная, например, с 500 Ом) R4, не превышая допустимого предела максимального тока транзистора - 15 мА, оптимальный ток стока должен составлять 12-14 мА. При этом токе обеспечивается максимальная мощность излучения, дальность передачи, стабильность частоты, минимальное влияние антенны. При уменьшении тока стока МОП-транзистора повышается экономичность, но ухудшаются перечисленные параметры. Не рекомендуется уменьшать ток стока менее 5 мА, иначе при подключении передающей антенны возможен не только значительный уход частоты, но даже срыв генерации. Частота генерации устанавливается конденсатором С4 и сжатием или растягиванием катушки L2. Для этой схемы также не рекомендуется увеличивать емкость конденсатора СЗ.
Монтаж.
Монтаж выполняется на 2-стороннем фольгированном стеклотекстолите. Одна сторона (со стороны деталей) используется как общий провод и экран, другая - для печатных проводников схемы. Проводники, соединяющие детали, должны иметь минимальную длину. Для повышения стабильности частоты целесообразно поместить задающий генератор или все устройство в экран. При этом частота генератора возможно, несколько изменится (увеличится). Для обеспечения максимальной дальности длина антенны должна соответствовать четверти длины волны.
Схема на рис.8.5.а. как схема 8.4.а, для указанного способа подключения к телефонной линии обладает избыточным усилением по низкой частоте. На рис.8.5.б представлена упрощенная схема УКВ ЧМ-ретранслятора. В данной схеме отсутствует УНЧ, однако, как правило, громкости вполне достаточно. Схема содержит меньшее количество элементов и проще в настройке (не требуется настройка УНЧ).
Основные элементы для схемы (рис.8.5.б), особенности конструкции и настройки совпадают с предыдущей конструкцией (рис.8.5.а). Изменения: R2=R3=50к-150к, С1=0.1-1мкФ. Изменением соотношений R2 и R3, как и для схемы на рис.8.4.б, можно осуществлять точную настройку на частоту.
Предыдущие схемы телефонных УКВ ЧМ-ретрансляторов, как это следовало из приведенных схем, требовали подключения к телефонной линии в трех точках: в разрыв одного проводника и подключение к другому. Это не всегда бывает удобно.
Схема АМ передатчика на 27 мГц

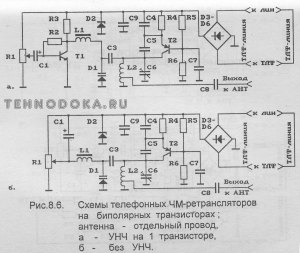

На рис.8.6 представлены схемы телефонных УКВ ЧМ-ретрансляторов, предусматривающих подключение в двух точках: в разрыв одного из проводников. Схема на рис.8.6.а имеет УНЧ на 1 транзисторе, схема на рис.8.4.б - без УНЧ. Резистор R1 - регулятор громкости. Мощность и дальность соответствует ретрансляторам на рис.8.4. Подключение данных УКВ ЧМ-ретрансляторов производится в соответствии со схемой. Передающей антенной служит отдельный провод.
Элементы, особенности конструкции и настройки для схем ЧМ-передатчиков на рис.8.6. совпадают с устройствами на рис.8.4.
У данных схем громкость меньше, чем у сходных схем на рис.8.4, однако даже уменьшенного уровня часто вполне достаточно. При этом необходимо учитывать, что у схемы на рис.8.6.а, имеющей в своем составе УНЧ, громкость больше, чем у схемы на рис.8.6.б. не имеющей УНЧ. Правда, схема на рис.8.6.б - проще.

Схема АМ передатчика на 27 мГц

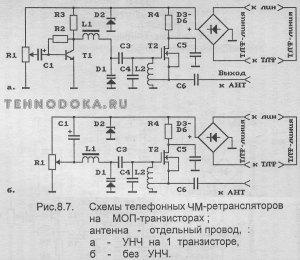

На рис.8.7 представлены схемы телефонных УКВ ЧМ-ретрансляторов на МОП-транзисторах. Схема подключения этих устройств подобна предыдущему варианту. Данные схемы (рис.8.7), подключаемые в двух точках - в разрыв сети, сохраняют все преимущества и недостатки, описанные в аналогичном варианте на биполярных транзисторах.
Применение в качестве антенны дополнительного провода создает определенные неудобства, которые могут быть исключены при использовании для этой цели телефонный провод.

Схема АМ передатчика на 27 мГц    Схема АМ передатчика на 27 мГц

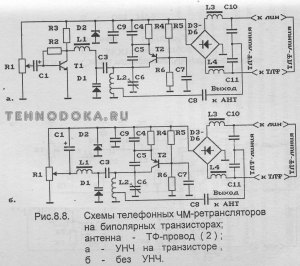

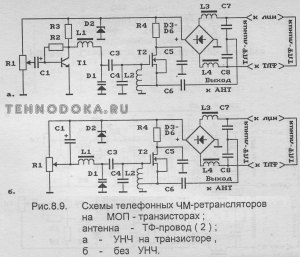

Соответствующие схемы представлены на рис.8.8, рис.8.9. Отличие данных схем от предыдущих схем телефонных УКВ ЧМ-ретрансляторов на биполярных и МОП-транзисторах заключается в использовании к качестве передающей антенны самого телефонного провода. При этом указанные устройства включаются в разрыв одного из проводников телефонного провода. Это видно из приведенных схем. Использование такой антенны сопровождается некоторым снижением дальности.
Основные элементы для схем на рис.8.8, особенности их конструкции и настройки совпадают с устройствами на рис.8.6. Изменения: ВЧ-дроссели L3, L4 совпадают с L1, С10=С11=100-200.
Основные элементы для схем на рис.8.9, особенности их конструкции и настройки совпадают с устройствами на рис.8.7. Изменения: ВЧ-дроссели L3, L4 совпадают с L1, С7=С8=100-200.
Мощность (и дальность) телефонных УКВ ЧМ-ретрансляторов (рис.8.4 - рис.8.9) может быть увеличена за счет введения в схему дополнительных ВЧ-каскадов - усилителей мощности. В качества примера таких дополнительных каскадов можно использовать ранее описанные схемы AM- и ЧМ-радиопередатчиков повышенной мощности.


* Телефонные ретрансляторы, Рудометов. djvu (254КБ)
