Передатчик УКВ диапазона ЧМ, 64-108мГц

IAG3

Данный передатчик обеспечивает дальность уверенного радиовещания до 15км при размещении антенны на крыше 4-х этажного дома.

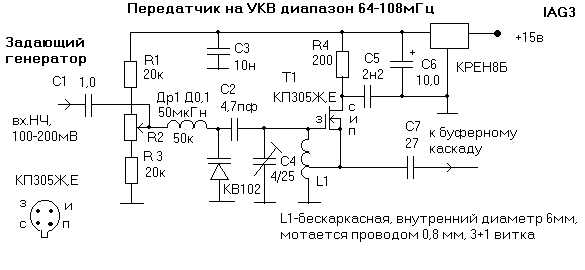

схема задающего генератора УКВ передатчика
Задающий генератор.Катушкой L1 и С4 устанавливается необходимая частота, а потенциометром R2 производиться более плавная и точная подстройка частоты. Ток стока Т1 не должен превышать более 15мА.

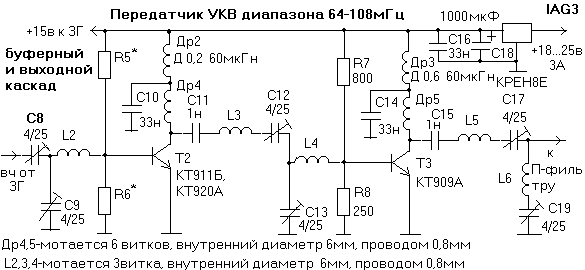

схема буферног и выходного каскада УКВ передатчика
Буферный и выходной каскад.Величина R5,R6 зависит от выбранного вами Т2 (его режима работы), транзисторы Т2,Т3 и КРЕН8Е обязательно устанавливаются на радиаторе соответствующих размеров.Настройку согласования каскадов и режимов работы транзисторов желательно производить с использованием прибора для исследований амплитудно-частотных характеристик X1-50.

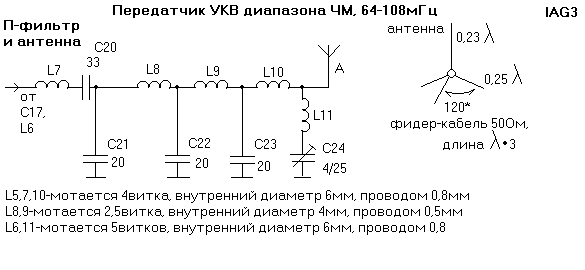

схема выходного контура и антенны УКВ передатчика
П-фильтр и антенна.Согласование П-контура с кабелем и антенной рекомендуется проводить с помощью КСВ-метра.
Монтаж р/деталей выполняется на плате сделанной ввиде пятачков, ЗГ выполняется на отдельной плате и полностью экранируется. Блок питания для передатчика изготавливается с очень хорошей фильтрацией! Это условие обязательно!
