Рига 111 магнитола

- Схема, описание.djvu(626КБ)
Переносная кассетная монофоническая магнитола «Рига-Hi» с универсальным питанием предназначена для приема передач радиовещательных станций в диапазонах ДВ, СВ, KB и УКВ, для записи музыкальных и речевых программ со встроенного и выносного микрофонов, звукоснимателя, собственного и другого радиоприемника, телевизора, а также радиотрансляционной линии на магнитной ленте шириной 3,81 мм с последующим электроакустическим воспроизведением. Лентопротяжный механизм в магнитоле выполнен на базе унифицированного лентопротяжного механизма магнитофона второй группы сложности, описанного в § 7.4 (см. магнитофон «Весна-211 стерео»). Технические данные магнитолы приведены в табл. 8.1.

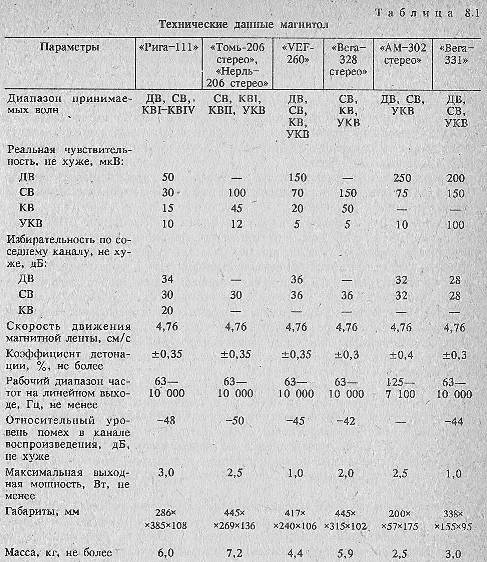

Технические данные магнитолы
Магнитола обеспечивает: электронную настройку частоты; возможность настройки на одну из трех заранее фиксированных станций в любом диапазоне волн; автоматическую подстройку частоты в диапазоне УКВ; плавную регулировку тембра по высоким и низким звуковым частотам; отключение системы АРУЗ; изменение частоты генератора тока стирания и подмагничивания при появлении интерференционных помех во время записи от собственного радиоприемника; включение устройства шумопонижения; микширование (наложение записей); временную остановку движения ленты и ускоренную перемотку ее в обоих направлениях.
Питание магнитолы осуществляется от сети переменного тока напряжением 220 В частотой 50 Гц или от шести элементов типа А373, а также от внешнего источника постоянного тока напряжением 12 В. Работоспособность магнитолы сохраняется при снижении напряжения источника питания до 6,3 В.
Конструктивное оформление. Магнитола состоит из функционально законченных устройств и блоков: радиопанели (А1); блока тембров (A2); платы микрофона (A3); платы сервиса (А4); магнитофонной панели (A5); блока питания (А6) и встроенной широкополосной динамической головки типа ЗГД-22. Усилитель звуковой частоты, состоящий из блока тембров и оконечного усилителя, является общим для радиоприемной и магнитофонной частей магнитолы.
Корпус магнитолы выполнен из ударопрочного полистирола с декоративными металлическими накладками. Он состоит из двух частей: передней (основной) и задней, скрепленных винтами. На задней части корпуса расположены блок тембров и радиопанель, на которых установлены конструктивно законченные блоки: УКВ-1-0,5С (U1) ; ДЧМ-II-6 (U2); НЧО-15Б (U4); плата ПЧ (U3); а также узел фиксированных настроек, антенна и все узлы и радиоэлементы ВЧ-АМ. Переключение диапазонов и коммутация режимов производятся с помощью переключателей типа П2К.
Внутри корпуса магнитолы крепятся: динамическая головка громкоговорителя, магнитофонная панель, блок питания и плата микрофона. Магнитофонная панель состоит из лентопротяжного механизма с элементами коммутации и печатных плат электронной части, которые выполнены единым функционально законченным блоком и соединяются с радиопанелью с помощью соединителей.
Органы управления расположены на верхней и передней лицевой панелях и имеют соответствующие надписи и обозначения. На передней панели расположены также счетчик расхода магнитной ленты и кнопка сброса показаний. На правой боковой стороне расположены ручка настройки радиоприемника," а на левой входные и выходные гнезда, связанные с магнитофонной частью магнитолы.
На задней панели размещены гнезда внешних подключений: антенн, громкоговорителя и источников питания. Здесь же расположен трехпозиционный переключатель отстройки от помех генератора. Элементы питания вставляются в батарейный отсек со стороны дна и закрываются крышкой. Кассетодержатель выполнен в виде кармана с пазами для удобства зарядки кассет и устанавливается на передней части корпуса магнитолы.
Электрическая принципиальная схема магнитолы содержит тракты ЧМ и AM, усилитель звуковой частоты, магнитофонную панель и блок питания.
Тракт ЧМ магнитолы состоит из блока УКВ и блока ДЧМ-II-6. . Блок УКВ-1-5С (рис. 8.1) является унифицированным и собран на транзисторах VT1, VT2, микросхеме DA и варикапах VD1 — VD4. Сигнал с телескопической или внешней антенны, выделенный входным контуром L1.2, С2, СЗ, VD1 подается через конденсатор С5 на базу транзистора VT1. На этом транзисторе собран усилитель радиочастоты. Нагрузкой его является связанный с коллектором с помощью катушки связи L2.1 резонансный контур L2.2, С7, С8, VD2. Усиленный и выделенный контуром сигнал через конденсаторы С9 и С10 поступает на входы 7-8 балансного смесителя частоты, выполненного на микросхеме DA типа К174ПС1.
Гетеродин выполнен по схеме емкостной трехточки с контуром L3.2, VD3, VD4, VD13, C15—C19 в цепи базы транзистора VT2. Напряжение гетеродина с катушки связи L3.1 подается на смеситель (выводы 11 и 13 микросхемы DA), Нагрузкой смесителя является контур L4.1, С12, настроенный на промежуточную частоту 10,7 МГц. Преобразованный и выделенный сигнал промежуточной частоты через катушку связи L4.2 поступает на вход блока демодулятора ЧМ тракта.
Питание блока УКВ осуществляется стабилизированным напряжением 5,5 В от стабилизатора напряжения, расположенного на радиопанели. Перестройка контуров входного усилителя радиочастоты и гетеродина производится изменением емкости варикапных матриц VD1 — VD3 путем изменения величины напряжения смещения, подаваемого с переменного резистора плавной настройки RJ8 или с переменных резисторов фиксированной настройки R25, R31, R34
Автоматическая подстройка частоты гетеродина осуществляется изменением емкости варикапа VD4, который подключен к контуру гетеродина через конденсатор С19. Управляющее варикапом напряжение поступает от блока ДЧМ-II-6 через соединитель XS1.2.

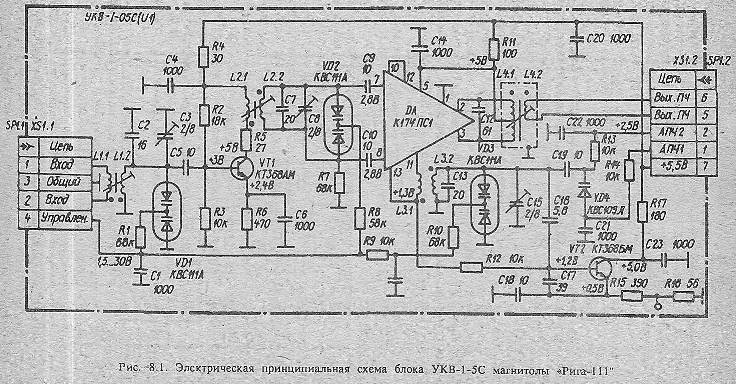

Электрическая принципиальная схема блока УКВ-1-5С
Блок ДЧМ-П-6 (рис. 8.2). Электрическая принципиальная схема блока собрана на микросхемах DA1, DA2 и транзисторах VT1, VT2. Она обеспечивает усиление сигнала ПЧ-ЧМ, детектирование ЧМ сигнала, бесшумную настройку (БШН), автоматическую подстройку частоты (АПЧ) гетеродина блока УКВ, автоматическое отключение АПЧ при перестройке радиоприемника, а также работу индикатора настройки.
С выхода блока УКВ сигнал промежуточной частоты через контакт 6 соединителя XS1.2, подстроечный резистор R40(A1) и разделительный конденсатор С1 поступает на вход резонансного усилителя (вывод 1 микросхемы DA1), Нагрузкой усилителя служит контур L1.1 C2. С катушки связи L1.2 сигнал промежуточной частоты подается на пьезокерамический фильтр Z1 с номинальной частотой 10,7 МГц. С выхода фильтра сигнал проходит на вход (выводы 17 и 18) микросхемы DA2. Данная микросхема выполняет функции усилителя-ограничителя, частотного детектора, бесшумной настройки, автоматического отключения системы АПЧ и индикации настройки.
Сигнал звуковой частоты с выхода микросхемы (вывод 7) через резистор R11 и конденсатор С17 подается на базу транзистора VT2, выполняющего функции предварительного усилителя звуковой частоты. С коллекторной нагрузки R15 усиленный сигнал звуковой частоты подается на выход блока (контакт 10 соединителя XS1.2).
Режим работы системы БШН и системы подавления боковых настроек определяется напряжением, приложенным к выводу 13 микросхемы DA2. Это напряжение зависит от режима работы транзистора VT1, который управляется напряжением, поступающим с микросхемы DA2 (выводы 15 и 14). Отключение системы БШН производится подключением 13 микросхемы к общему минусу переключателя SA2. Этим же переключателем осуществляется подача управляющего напряжения АПЧ к блоку УКВ. При перестройке радиоприемника система АПЧ автоматически отключается управляющим напряжением, которое подается через цепочку R10C16 на вывод 2 микросхемы DA2.

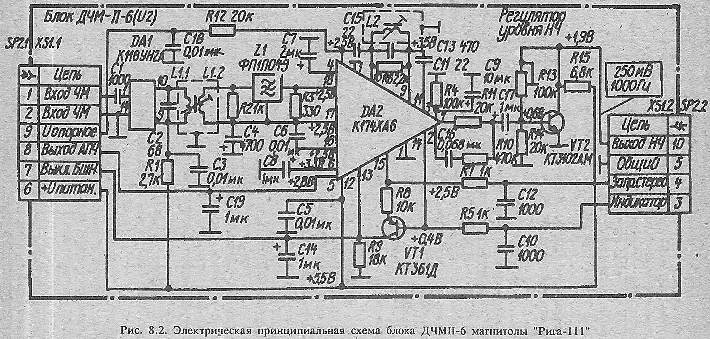

Электрическая принципиальная схема блока ДЧМП-6
Для работы системы индикации точной настройки используется напряжение, снимаемое с вывода 14 микросхемы DA2 и поступающее через цепочку R5C10 на выход блока (контакт 3 соединителя XS1.2). Далее это напряжение через делитель R10, R9 и контакты 24-23 переключателя SA1.2 подается на исток транзистора VT3 (А1), в стоковой цепи которого включен стрелочный индикатор РА типа М476/1. Калибровка индикатора осуществляется подстроечным резистором R9 (см. рис. 8.3).
Питание блока ДЧМ-II-6 производится стабилизированным напряжением 5,5 В, поступающим со стабилизатора напряжения.

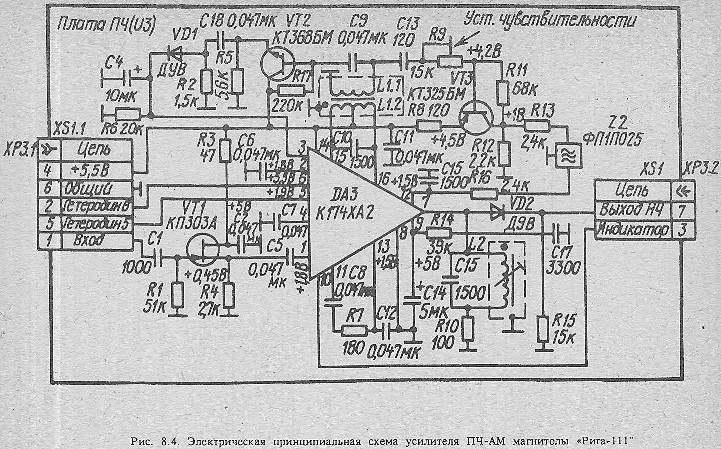

Тракт AM (рис. 8.3). Электрическая принципиальная схема тракта AM состоит из входных цепей, резонансных контуров гетеродина и платы ПЧ (рис. 8.4). Схема собрана на многофункциональной интегральной микросхеме DA3 типа К174ХА2 и транзисторах VT1— VT3, выполняющих функции усилителя радиочастоты, преобразователя частоты, усилителя промежуточной частоты и детектора.

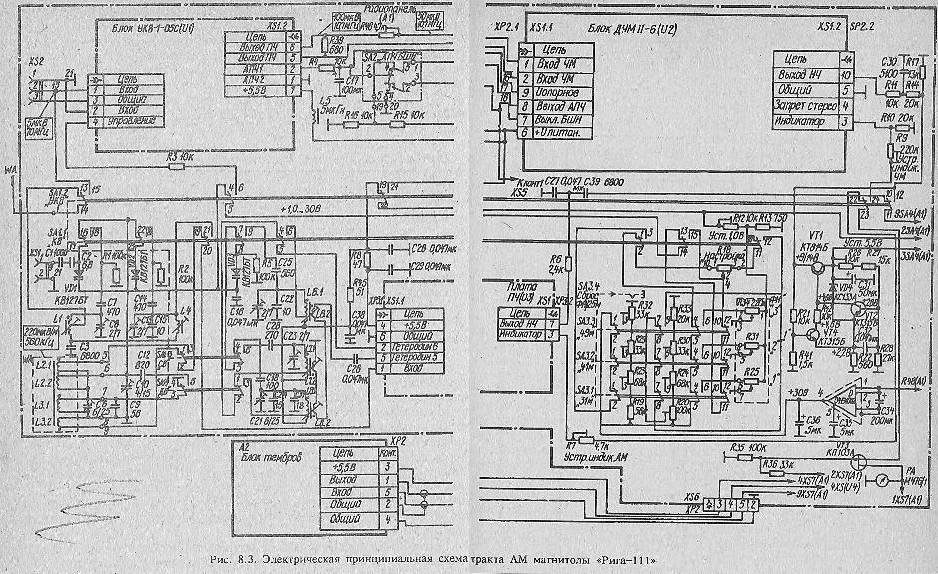

Электрическая принципиальная схема тракта АМ
В диапазоне ДВ сигнал, поступающий с магнитной антенны WA или с гнезда внешней антенны XS1 и выделенный контуром L2.2, L3.1, VD1, VD2, С6, С9, С10, С12, с катушки связи L3.2 подается через контакт 1 (XS1.1) на истоковый повторитель платы ПЧ и далее на вход усилителя радиочастоты (вывод 1 микросхемы DA3). Контур гетеродина диапазона ДВ образован элементами L8.1, VD3, C18, C21, С24.
Усиление радиочастотного сигнала и преобразование его в сигнал с частотой 465 кГц происходит в микросхеме DАЗ. Выделенный контуром L1.2, С10 сигнал промежуточной частоты с катушки связи L1.1 через конденсатор С13 и подстроечный резистор R9 поступает на вход усилителя, собранного на транзисторе VT3, Нагрузкой усилителя служит пьезокерамический фильтр Z2, определяющий избирательность радиоприемника по соседнему каналу. После пьезокерамического фильтра сигнал подается на усилитель промежуточной частоты (микросхема DA3), к выходу которого (вывод 7) подключены контур L2, C15 и детектор, собранный на диоде VD2. Нагрузкой детектора являются элементы R15, R17. С выхода детектора сигнал звуковой частоты (контакт 7 соединителя ХР3.2) через резистор R6 поступает на соединитель XS7.
Диод VD1 является детектором широкополосной петли АРУ, охватывающей усилитель радиочастоты микросхемы. Радиочастотный сигнал снимается с катушки связи L1.1 и через конденсатор С9, эмиттерный повторитель на транзисторе VT2 поступает на диод VD1. Управляющее напряжение, образуемое на диоде, подается на вывод 3 микросхемы. Напряжение управления второй петли АРУ, охватывающей усилитель промежуточной частоты, снимается с выхода детектора сигналов VD2 и через фильтр R14C14 подается на вывод 9 микросхемы.
В диапазоне СВ контур входной цепи образован элементами схемы £2.2, VD1, VD2, C10, C12 и катушкой связи L2.1 (см. рис. 8.3). Контур гетеродина образован элементами L7.J, VD3, С20, С23 и катушкой связи L7.2. Напряжение смещения на варикапы VD1—VD3 в диапазонах ДВ и СВ, как и на УКВ, поступает с переменного резистора плавной настройки R18 или с переменных резисторов фиксированной настройки R25, R3J, R34. Нижние частоты диапазонов определяются значением напряжения, снимаемого с делителя RI2, R13, к которому подведено от стабилизатора напряжение 5,5 В. Верхняя частота диапазона определяется значением выходного напряжения преобразователя частоты.
В диапазонах KB входной цепью служит двухконтурная система с внутриемкостной связью. Первый контур, имеющий автотрансфор-матную связь с телескопической или внешней антенной, состоит из элементов LJ, СЗ-, С7, С8, VD1. Второй контур образован элементами £¥, СЗ, С13, CJ4, CJ5, VD2. Выделенный сигнал радиочастоты со второго контура через контакты 21-20 переключателя SA1.1 поступает на вход,платы ПЧ (контакт 1 ХР3.1). Контур гетеродина состоит из элементов L6.1, CJ9, С22, С25 и VD3.
Напряжение смещения варикапов VD1—VD3 в диапазонах KB снимается с переменного резистора R18, на который подается напряжение с делителей R19, R23, R29, R32 и R20, R24, R30, R33. Для индикации точной настройки на принимаемую радиостанцию используется напряжение, снимаемое с вывода 10 микросхемы DA3. Это напряжение через контакт 3 (ХР3.2), подстроечный резистор R7, контакты 22-23 (SA1.2) и ключевой каскад на транзисторе VT3 поступает на стрелочный индикатор РА.
Питание микросхемы и транзисторов радиопанели и ее блоков осуществляется стабилизированным напряжением. Стабилизатор собран на транзисторах VT1, VT2, VT4 по схеме последовательного типа. Опорное напряжение стабилизатора задается стабилитроном VD4, Выходное напряжение 5,5 В устанавливается подстроечным резистором R26.
Усилитель звуковой частоты состоит из блока тембров (А2) и усилителя мощности НЧО-15Б (U4), расположенного на радиопанели.
Электрическая принципиальная схема тракта АМ
Блок тембров (рис. 8.5) служит для регулировки громкости и тембра. Сигнал звуковой частоты от детектора (AM или ЧМ) или магнитофонной панели поступает через контакт 5 (ХР2) на блок тембров. На входе блока включен активный полосовой фильтр, состоящий из элементов VT1, С1-СЗ, С5, R1, R3, R4, R6, ограничивающий полосу частот, которые поступают на усилитель мощности. Нижняя частота среза фильтра составляет 30 Гц, верхняя — 17 кГц. С эмиттера транзистора VT1 сигнал звуковой частоты подается на регулятор тембров, образованный элементами схемы R8, С7, R9, С8, R10, R11, C10, R12, С11, Плавная регулировка тембра по низким звуковым частотам осуществляется переменным резистором R9, а по высоким звуковым частотам — переменным резистором R12. Далее сигнал звуковой частоты через конденсатор C9 поступает на двухкаскадный усилител, выполненный на транзисторах VT2, VT3. На выходе усилителя включен регулятор громкости (переменный резистор R22) с цепочками тонкомпенсации R20, С14, R21, С16 и С17. Блок тембров питается стабилизированным напряжением 5,5 В.

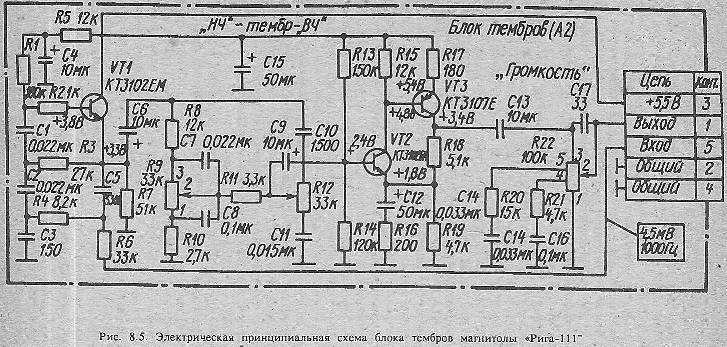

Электрическая принципиальная схема блока тембров
Усилитель мощности НЧО-15Б (рис. 8.6). С регулятора громкости сигнал звуковой частоты подается на вход усилителя мощности, собранного на микросхеме DA4 типа К174УН7. Нагрузкой усилителя мощности служит динамическая головка громкоговорителя ВА, которая подключена через разрывные контакты гнезд XS1 и XS5. При подключении головного телефона или внешней акустической системы внутренний громкоговоритель отключается. Питание блока НЧО-15Б осуществляется от батареи напряжением 9 В блока питания напряжением 14 В.




Блок питания (см. рис. 8.6) обеспечивает стабилизированное напряжение 14 В при номинальном токе 400 мА, а также переменное напряжение 6,3 В, используемое для питания электродвигателя лентопротяжного механизма. Блок имеет защиту от короткого замыкания в нагрузке.
Выпрямитель выполнен на понижающем трансформаторе питания Т типа ТС-20-6М, диодах VD2—VD5 и конденсаторе СЗ. Переменное напряжение на выпрямитель подается через переключатель SA2, установленный на плате сервиса А4 (см. рис. 8.6).

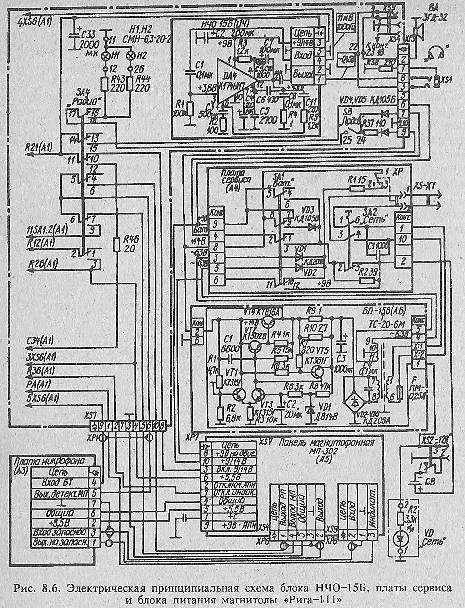

Электрическая принципиальная схема НЧО-15Б, плата сервиса и блока питания
Стабилизатор напряжения собран на последовательной компенсационной схеме, состоящей из регулирующего элемента (транзисторы VT2, VT4), схемы сравнения на базе балансного каскада (транзисторы VT1, VT3) и источника опорного напряжения (стабилитрон VD1). Установка значения выходного напряжения 14 В осуществляется подстроечным резистором R1. Схема защиты выполнена на транзисторе VT5, где датчиком сигнала перегрузки являются параллельно включенные резисторы R9 и R10. Защита построена на принципе ограничения выходного тока стабилизатора. В случае возрастания тока в нагрузке происходит увеличение падения напряжения на резисторах R9 и R10. При достижении значения 0,45 В открывается транзистор VT5, шунтирующий сигнал схемы сравнения, что приводит к уменьшению коллекторного тока транзисторов VT2 и VT4, т. е. к ограничению тока стабилизатора.
Плата сервиса (А4) содержит переключатели батарей SA1 и сети SA2. На этой же плате размещен выпрямитель питания электродвигателя магнитолы, собранный на диодах VD1, VD2. Диод VD3 отключает стабилизатор блока питания (A6) от цепи питания при нажатой кнопке SA1 «Бат». Ограничение значения напряжения питания электродвигателя при подключении внешнего источника постоянного тока напряжением 12 В осуществляется резистором R1. При нажатых кнопках «Сеть» и «Бат» элементы батареи подзаряжаются от блока питания (А6). Резистор R2 ограничивает ток зарядки.
Для индикации включения магнитолы в сеть и внешнего напряжения 12 В служит светодиод VD, установленный на отдельной плате вместе с резистором R2, ограничивающим ток светодиода.
Магнитофонная панель (А5) состоит из универсального усилителя, генератора тока стирания и подмагничивания (U1), схем шумопонижения и автостопа (U2), стабилизатора (U3) и микрофонной платы (A3).
Универсальный усилитель (рис. 8.7) выполнен на транзисторах VT1—VT9 с раздельными усилителями коррекции в канале воспроизведения (VT4—VT6) и записи (VT7—VT9).

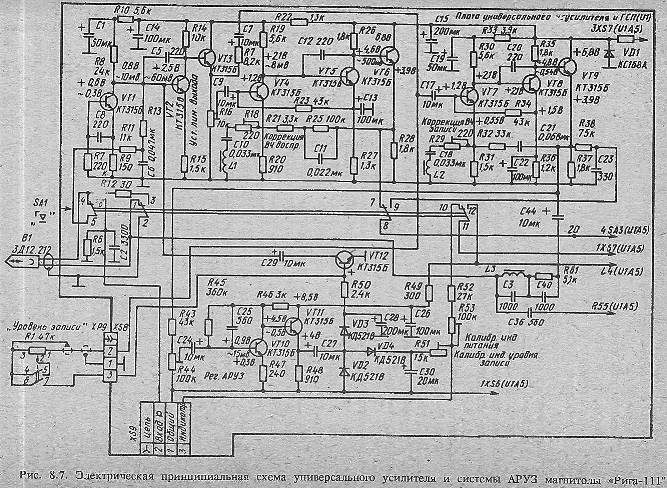

Электрическая принципиальная схема универсального усилителя и системы АРУЗ
Входной усилитель на транзисторах VT1, VT2 является общим для каналов «Запись» и «Воспроизведение». Транзисторы включены по схеме с гальванической связью и работают в режиме, обеспечивающем минимальный уровень шумов универсального усилителя. Эмиттерный повторитель на транзисторе VT3 обеспечивает согласование входного усилителя с усилителями коррекций каналов записи и воспроизведения. Коэффициент усиления регулируется надстроечным резистором R16.
В режиме «Воспроизведение» амплитудно-частотная характеристика формируется элементами отрицательной обратной связи в каскадах, выполненных на транзисторах VT4— VT6. Коррекция верхних частот рабочего диапазона осуществляется с помощью элементов R18, , R2J, R25, C11 и последовательного колебательного контура L1C10, включенного в эмиттерную цепь транзистора VT4. Глубина коррекции устанавливается подстроечным резистором R18.
В режиме «Запись» формирование амплитудно-частотной характеристики производится в каскадах на транзисторах VT7—VT9 при помощи элементов R29, R32, С21 и последовательного колебательного контура L2C18. Коррекция верхних частот рабочего диапазона производится с помощью подстроечного резистора R29.
Коммутация каналов осуществляется переключателем SA1. Этим же переключателем в режиме «Воспроизведение» подключается к входу универсального усилителя универсальная головка В1, а в режиме «Запись» на вход универсального усилителя поступают сигналы с контакта 2 соединителя XS9 (см. рис. 8.11). При этом напряжение звуковой частоты на магнитную головку В1 подается с выхода универсального усилителя через корректирующую цепь R61C40 и заградительный фильтр L3C38, настроенный на частоту генератора тока стирания и подмагничивания.
Генератор тока стирания и подмагничивания (рис. 8.8) выполнен на транзисторах VT13, VT14 и. трансформаторе Т1 по двухтактной схеме. Автоматическая регулировка амплитуды колебаний осуществляется при помощи отрицательной обратной связи через стабилитрон VD5, диод VD6 и элементы R54, С37. Частота колебаний генератора составляет 58—80 кГц и определяется индуктивностями обмотки (8—9) трансформатора Т1, стирающей головки В2, а также емкостью конденсаторов СЗЗ, С34 и подключаемого конденсатора C31 или С32. Генератор обеспечивает ток стирания около 90 мА и ток подмагничивания не более 1 мА. Требуемое значение тока подмагничивания в универсальной головке устанавливается подстроечным резистором R55.
Для ослабления влияния генератора на схему универсального усилителя включен заградительный фильтр L3C38 (см. рис. 8.7). Такие же функции выполняет фильтр L4C35 в цепи питания. При. записи с собственного радиоприемника в диапазонах ДВ, СВ и KB возможно прослушивание интерференционных шумов и свистов. Для избавления от них предусмотрено изменение частоты генератора подключением конденсатора C31 или С32 при помощи переключателя SA2 «ОПГ».
Схема АРУЗ собрана на транзисторах VT10—VT12 ,(рис. 8.7) и предназначена для автоматической регулировки уровня записи, а также для обеспечения работы индикаторного каскада. Входные каскады усилителя выполнены на транзисторах VT10, VT11, включенных по схеме с гальванической связью, осуществляют усиление сигнала, а также согласование схемы АРУЗ с выходом универсального усилителя.

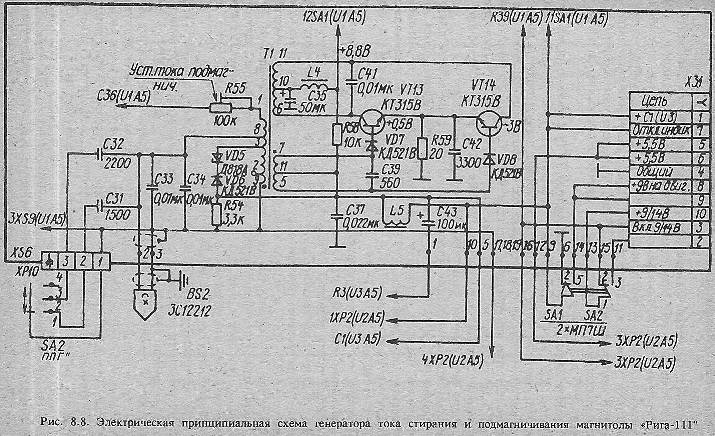

Электрическая принципиальная схема генератор тока стирания и подмагничивания
Сигнал с эмиттера транзистора VT11 выпрямляется диодами VD2, VD3 и поступает на базу транзистора VT12, сопротивление цепи коллектор-эмиттер которого будет изменяться. Вследствие этого будет изменяться коэффициент передачи универсального усилителя в зависимости от уровня входного сигнала. При увеличении последнего на + 20 дБ относительно сигнала, обеспечивающего номинальный уровень записи, ток в универсальной головке В1 изменяется не более чем на + 3 дБ. Одновременно с эмиттера транзистора VT11 сигнал выпрямляется диодами VD2, VD4 и обеспечивает нормальную работу индикатора в режиме «Запись». При номинальном уровне записи стрелка индикатора выставляется на границу раздела секторов подстроечным резистором R5J при напряжении питания 9В. При выключении схемы АРУЗ база транзистора VT12 коммутируется на корпус и становится возможной ручная регулировка уровня записи по индикатору с помощью переменного резистора R1 «Уровень записи».
Схема шумопонижения (рис. 8.9) выполнена на общей плате с автостопом (U2) и работает только в режиме «Воспроизведение». Она состоит из четырех каскадов усиления (VТ1—VT4) с выходным эмиттерным повторителем (VT5) и предназначена для подавления высокочастотных шумов от 4 кГц и выше) в паузах и на фоне слабых сигналов.
Первый каскад на транзисторе VT1 является фазоинвертором, разделяющим входной, сигнал по двум каналам: с фазосдвигающей цепи R6C3 через резистор R7 сигнал поступает на базу транзистора VT5; с коллектора транзистора VT1 сигнал подается на вход трехкаскадного активного фильтра верхних частот, собранного на транзисторах VT2—VT4 с частотой среза около 4 кГц. С эмиттера транзистора VT4 сигнал также поступает на базу транзистора VT5, где происходит суммирование двух сигналов. Фазы сигналов сдвинуты на 180°, в результате чего при равенстве амплитуд взаимно компенсируются. Это наблюдается в области частот около 10 кГц при воспроизведении паузы с магнитной ленты.
При воспроизведении сигналов с высоким уровнем диоды VD4 и VD6 открываются сигналами с коллектора транзистора VT4, выпрямленными диодами VD3 и VD5. При открытых диодах VD4 и VD6 между базой транзистора VT3 и корпусом включается резистор R19, что и обусловливает уменьшение коэффициента передачи делителя, образованного конденсатором С6 и входным сопротивлением каскада на транзисторе VT3. Поэтому на базу транзистора VT5 проходит только прямой сигнал с транзистора VT1, который поступает на линейный выход и на вход усилителя звуковой частоты.

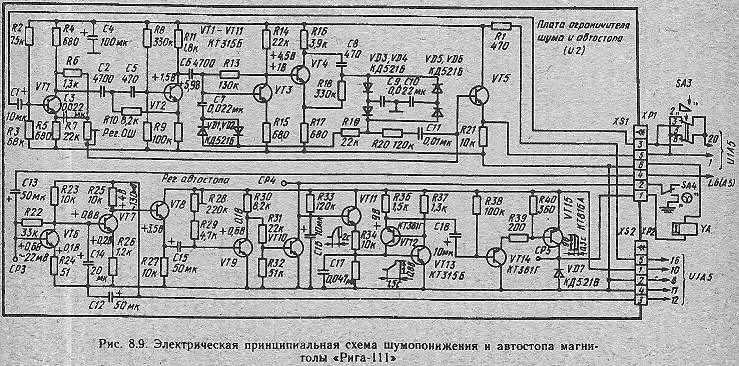

Электрическая принципиальная схема шумопонижения и автостопа
Устройство автостопа предназначено для автоматического выключения магнитофона при окончании магнитной ленты. Оно собрано на транзисторах VT6—VT15. Датчик автостопа (рис. 8.10) с электромагнитом YA (см. рис. 8.9) установлен непосредственно на лентопротяжном механизме.
В автостопе применен индуктивный бесконтактный датчик, который представляет собой катушку индуктивности L6 и расположенные возле нее постоянные магниты, получающие вращение от приемного подкатушника лентопротяжного механизма.

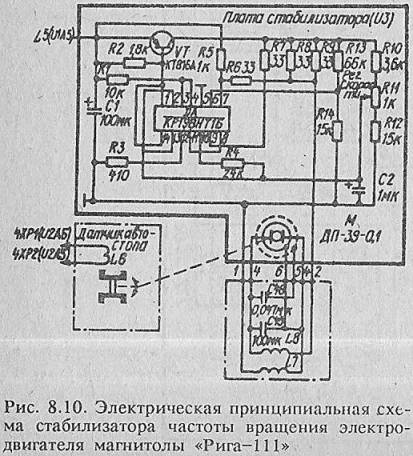

Электрическая принципиальная схема стабилизатора частоты вращения электродвигател
Управляющие импульсы с датчика автостопа через конденсатор С13 подаются на усилитель, собранный на транзисторах VT6, VT7 (см. рис. 8.9), После усиления импульсы через эмиттерный повторитель (VT8) поступают на выпрямительный каскад (VT'9), который управляет режимом работы транзистора VT10. Параметры устройства автостопа определяются постоянной времени цепи C16R33. Если импульсы с датчика поступают на вход усилителя автостопа, то происходит разрядка конденсатора С16 через открытый транзистор VT10. При окончании ленты в кассете останавливается приемный подкатушник и прекращается поступление управляющих импульсов с датчика. В результате транзистор VT10 закрывается и конденсатор С1б заряжается через резистор R33 примерно до 4 В. Это напряжение через эмиттервый повторитель (VT11), делитель R34, R35 открывает транзисторы VT12 и VT13, на которых собран аналог тиристора. Отрицательный импульс, полученный после дифференцирования цепочкой C18R38 фронта импульса с коллектора транзистора VTJ2 и усиленный транзисторами VT14, VT15, поступает на электромагнит. В результате электромагнит срабатывает и электродвигатель останавливается, а лентопротяжный механизм переходит в режим «Останов». Если в процессе воспроизведения или записи будет нажата кнопка «Временный останов», то управляющие импульсы с датчика на вход устройства автостопа также поступать не будут. Чтобы не сработал при этом автостоп, в случае нажатия кнопки «Временный останов» срабатывает связанный с кнопкой контакт SA4 и конденсатор C16 разряжается. Порог срабатывания устройства автостопа устанавливается подстроечным резистором R28. Конденсаторы С14, С17 служат для уменьшения импульсных помех, возникающих при вибрации магнитофонной панели и в момент включения питания.

Стабилизатор частоты вращения вала электродвигателя (рис. 8.10) выполнен на транзисторе VT и интегральной микросхеме DA. Средняя скорость движения ленты устанавливается резистором R11. На плате A3 (рис. 8.11) конструктивно объединены микрофон ВМ типа МКЭ-3, переменный резистор R10 и переключатель SA включения микрофона и режима микширования. Для усиления выходного сигнала микрофона применен усилитель на транзисторе VT. С помощью подстроечного резистора R1 можно согласовать по уровню сигналы от микрофонов с разной чувствительностью.

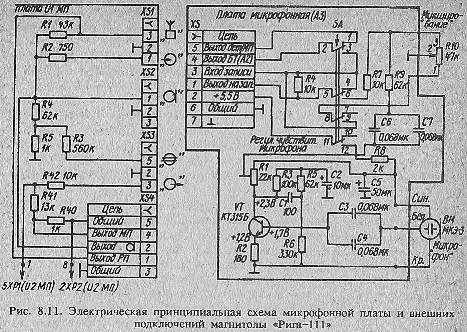

Электрическая принципиальная схема микрофонной платы и внешних подключения
В режиме «Запись» при нажатой кнопке SA на микрофон подается напряжение питания 15,5 В. Кроме того, осуществляется подключение резистора R10 между выходом усилителя и любым внешним входом и подаются микшируемые сигналы на вход блока тембров для прослушивания.
Справочные данные магнитофонной панели. Трансформатор генератора тока стирания и подмагничивания T1: обмотка с выводами 1-9 содержит 45+6+16+150 витков; обмотка с выводами 4-6 — 2 X 13 витков, а с выводами 5-7 — 2 х 17 витков. Все обмотки выполнены проводом марки ПЭВТЛ-2 0,14. Сердечник — чашка М2000 НМ-15Б14.
Катушки коррекции LI, L2 содержат по 77 витков провода марки ПЭВТЛ-2 0,14. Сердечник — чашка М2000 НМ-15Б14.
Дроссель L3 содержит 1050 витков провода марки ПЭВТЛ-2 0,14. Подстроечный сердечник М2000 НМ-15 ПС2,2 х 8.
Дроссель L4 содержит 550 витков провода марки ПЭВТЛ-2 0,16. Подстроечный сердечник М2000 НМ-15 ПС2,2 х 8.
Дроссель L5 содержит 350 витков провода ПЭВТЛ-2 0,28.
Катушка индуктивности L6 содержит 1000 витков провода ПЭВТЛ-2 0,14.
Дроссели L7, L8 содержат 75 витков провода марки ПЭВТЛ-2 0,315.
