Романтика 105 магниторадиола

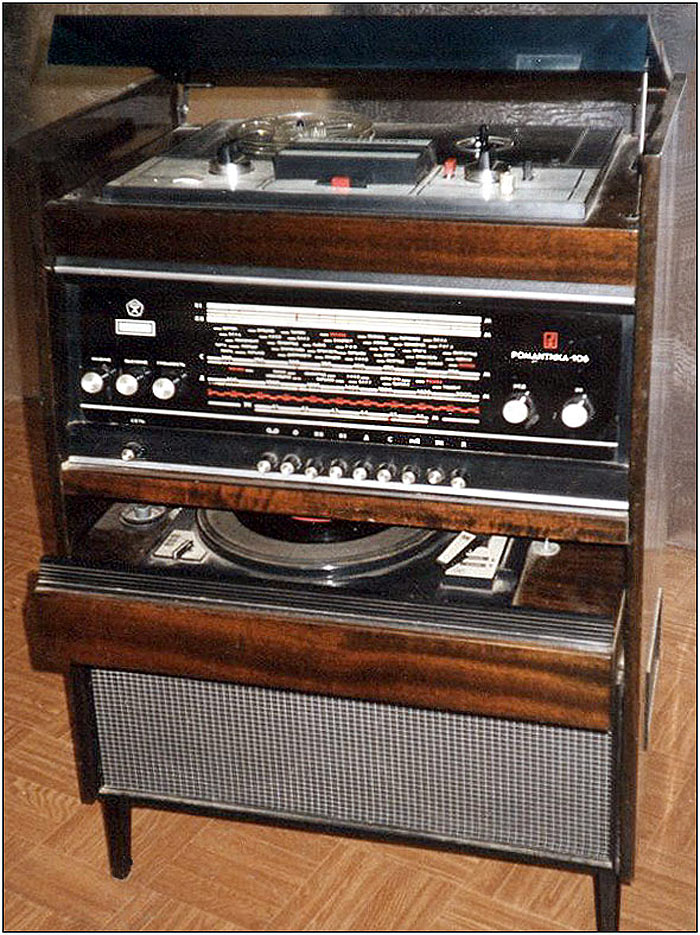

рис.3-34, Романтика 105 магниторадиола внешний вид

Ламповая магниторадиола «Романтика-105» (рис. 3.34) предназначена для приема передач радиовещательных станций в ДВ, СВ, KB, УКВ диапазонах, воспроизведения грамзаписи, записи на магнитную ленту программ через микрофон, от радиоприемника, с грампластинок и воспроизведения с нее записанных программ.
Магниторадиола состоит из радиоприемника 1-го класса, электропроигрывающего устройства II ЭПУ-50 и двухдорожечной магнитофонной панели катушечного типа 3-го класса. Во встроенной акустической системе магниторадиолы используются четыре головки громко типа 4ГД-35 и две типа 1ГД-40Р. Номинальное электрическое сопротивление акустической системы 8 Ом.
В магниторадиоле имеются вспомогательные устройства: встроенная УКВ антенна; неповоротная магнитная антенна (МА) в диапазонах ДВ и СВ; ступенчатая регулировка ШП-МП полосы пропускания в AM тракте; оптический индикатор настройки; плавная регулировка тембра верхних и нижних звуковых частот.
Имеются раздельные ручки и указатели настройки в AM и ЧМ диапазонах. Педусмотрены гнезда для подключения: внешней антенны и заземления (для ДВ, СВ и KB диапазонов); антенны УКВ; собственных громкоговорителей; внешнего дополнительного громкоговорителя; внешнего магнитофона на запись; внешнего ЭПУ и магнитофона на воспроизведение.
На магнитофонной панели магниторадиолы имеются гнезда для подключения микрофона, внешнего электропроигрывателя на запись, радиотрансляционной линии на запись, внешнего усилителя (Линейный выход), дистанционного управления магнитофонной панелью.
Питание магниторадиолы осуществляется от сети переменного тока напряжением 127 или 220 В.
Технические характеристики
Номинальная выходная мощность, Вт ............... 3
Номинальный диапазон воспроизводимых частот, Гц в диапазонах:
дв св, и кв ........... 63—4000
ДВ, СВ в режиме «Местный прием» ............. 63-6 300
УКВ .............. 63-12500
В режимах воспроизведения грамзаписи и магнитной записи .......... 63-12500
Номинальное среднее звуковое давление, Па ............... 1
Диапазоны принимаемых частот:
ДВ, кГц (м) ...... 150,0—405,0 (2000,0—740,7)
СВ кГц (м) ...... 525,0—1605,0 (571,4—186,9)
KB II, МГц (м) .... 3,95—7,4(75,9—40,5)
KB I, МГц(м) .... 9,36—12,1 (32,0-24,8)
УКВ, МГц (м) ..... 65,8—73,0(4,56—4,11)
Реальная чувствительность, мкВ, при выходной мощности 50 мВт со входа внешней антенны в диапазонах:
ДВ .............. 34
СВ .............. 26
KB ............ 26
УКВ (Rвх = 300 Ом) .......... 3,5
Максимальная чувствительность, мкВ, при выходной мощности 50 мВт со входа внешней антенны в диапазонах:
ДВ ................ 19
СВ ................ 17
KB ................. 17
Селективность по соседнему каналу в диапазонах ДВ и СВ при расстройке на ±9 кГц, дБ ............ 52
Селективность по зеркальному каналу, дБ, в диапазонах:
ДВ ................ 72
СВ ............. 49
KB ................ 18
УКВ ................ 45
Промежуточная частота тракта:
AM, кГц ............. 465±2
ЧМ, МГц ....... 6,5±0,1
Максимальный уровень входного сигнала, мВ, не менее, в диапазонах:
ДВ и СВ ............. 200
KB ......100
УКВ ................ 25
Действие АРУ, дБ, в диапазонах ДВ, СВ и KB:
изменение напряжения на входе ............. 40
изменение напряжения на входе на выходе, не более ......... 10
Уровень фона по электрическому напряжению, дБ, не хуже:
с антенного входа ...... —44
со входа Звукосниматель и по тракту воспроизведения грамзаписи .... - 50
Максимальная выходная мощность, Вт, не менее ....... 7
Коэффициент гармоник, %, всего тракта усиления по электрическому напряжению в диапазонах:
ДВ, СВ и KB при глубине модуляции 0,8 на частотах, Гц, не более:
63—400 ............. 7
выше 400 ........... 6
УКВ при девиации частоты ±50 кГц на частотах, Гц, не более:
63—400 ............. 4
выше 400 .......... 3
Диапазон регулирования тембра, дБ, не менее, на частотах:
нижних .............. 12
верхних ................ 10
Потребляемая мощность от сети переменного тока, Вт, не более, при:
радиоприеме ............ 80
воспроизведении грамзаписи .... 95
воспроизведении магнитной записи ... 120
Число дорожек магнитной записи ... 2
Скорость движения ленты, см/с .... 9,53
Время записи или воспроизведения катушки № 15 с лентой А 4402-6, ч ... 2
Габаритные размеры магниторадиолы, мм ............... 865х560х370
Масса, кг, не более .......... 38




Принципиальная схема
Магниторадиола выполнена по функционально-блочному принципу (рис. 3.35). В радиоприемник входят: У1 —блок УКВ; УЗ —блок КСДВ ПЧ; У5 — блок УНЧ; У10 — узел магнитной антенны; У4 — блок питания, У2 — блок ЭПУ.
Магнитофонная панель включает: У7—блок ГПС(генератор стирания и подмагничивания); У8 — блок УУ (усилитель воспроизведения и записи); У9—выпрямитель.
Принципиальная схема радиоприемника построена на базе унифицированных моделей радиол 1-го класса, в частности радиолы Урал-112, рассмотренной в § 3.2.
Однако схема имеет ряд особенностей.
В блоке КСДВ ПЧ(У3) для улучшения эффективности системы aвтоматической регулировки усиления применена схема АРУ с задержкой. Напряжение АРУ снимается с анодной цепи лампы ЛЗ, выпрямляется детектором на диоде Д2 и подается на управляющие сетки ламп Л1 и Л2. С этого же анода сигнал поступает на специальный детектор Д1 индикатора настройки (лампа 1-Л1).
Магнитная антенна (МА) диапазонов ДВ и СВ выполнена неповоротной.
В кнопочный переключатель введена дополнительная кнопка В9 (Магнитофон), с помощью которой осуществляется коммутация на запись программ с радиоприемника или электропроигрывающего устройства.
В блоке УНЧ (У5) выходной каскад выполнен на двух лампах Л2 и ЛЗ по ультралинейной двухтактной схеме, работающей в режиме класса АБ, без отдельного фазоинвертера. Поворот фазы осуществляется за счет включения одного плеча оконечного каскада (ЛЗ) по схеме с общей сеткой. Цепочка R15, С11 в анодной цепи этой лампы служит для подавления паразитных колебаний на высших звуковых частотах.
Изменена схема блока питания (У4) магниторадиолы. В качестве выпрямителя используется блок КЦ401Г. Увеличена мощность трансформатора питания Тр, в котором имеются дополнительные обмотки 7—8 и 12—13, предназначенные соответственно для питания электромагнита (в схеме дистанционного управления магнитофонной панелью), и нити накала лампы Л1 блока У8.
В связи с применением более совершенного, с большим визуальным эффектом, оптического индикатора настройки 6ЕЗП видоизменена схема индикатора: напряжение сигнала снимается с анодной цепи лампы ЛЗ блока УЗ, выпрямляется специальным диодом Д1 (УЗ) и подается на управляющую сетку индикатора 1-Л1.

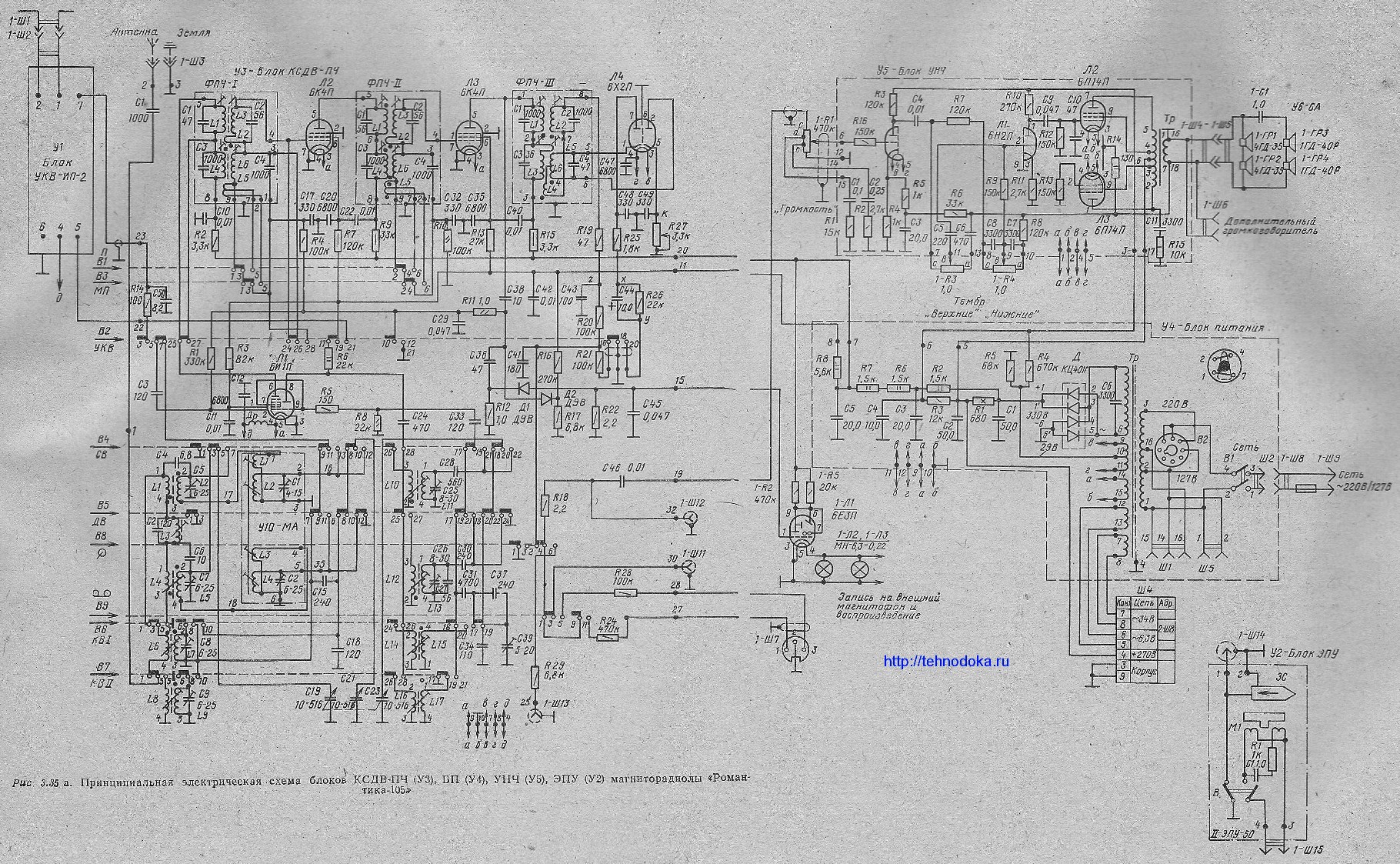

рис.3.35а
рис.3.35а, принципиальная электрическая схема КСДВ-ПЧ, БП, УНЧ, ЭПУ магниторадиолы Романтика-105 .jpg(1007КБ)

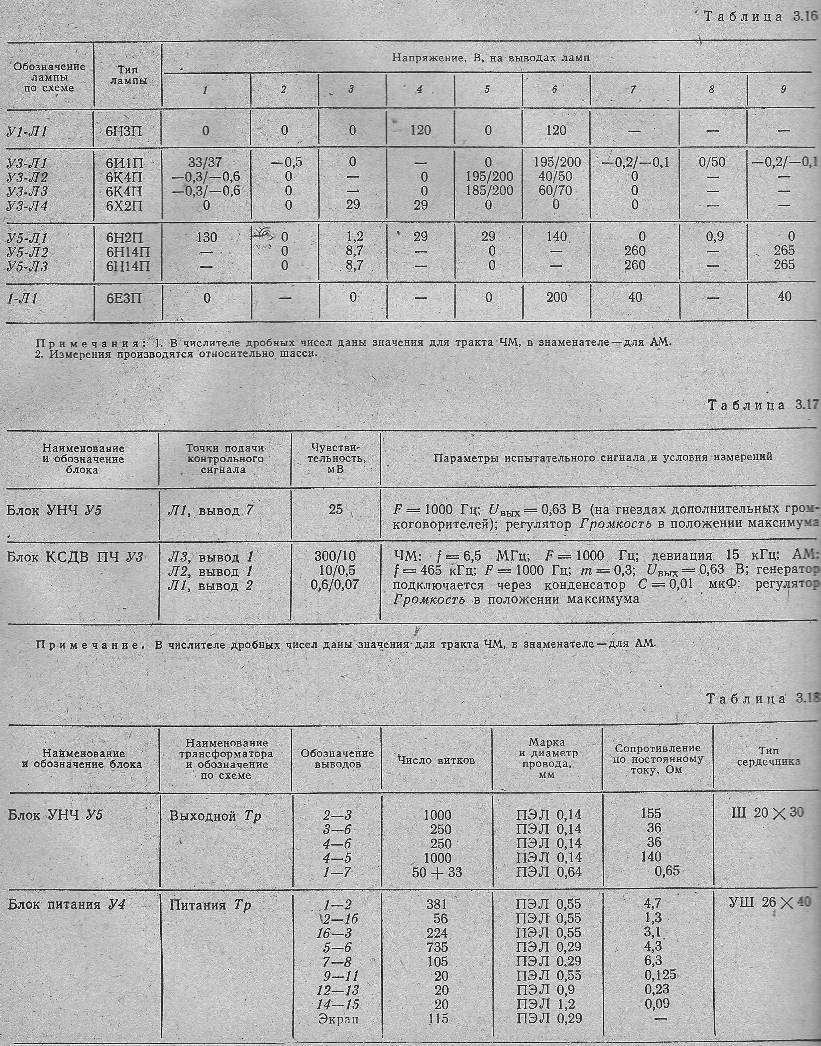

Режимы электронных ламп радиоприемника по постоянному току и чувствительность в контрольных точках приведены соответственно в табл. 3.16 и 3.17.
табл. 3.16, 3.17, 3.18

Конструкция
Конструктивно магниторадиола является напольным вариантом в деревянном корпусе на съемных ножках высотой 120 мм.
В верхней части корпуса под крышкой размещена магнитофонная панель, ниже — радиоприемник, а под ним — электропроигрывающее устройство, в нижней части в изолированном отсеке акустическая система. Две головки громкоговорителя расположены на фронтальной панели и две — на боковых стенках.
Органы управления радиоприемника выведены на лицевую панель, органы управления магнитофонной панели на верхнюю. На задней стенке находятся гнезда для внешних подсоединений.

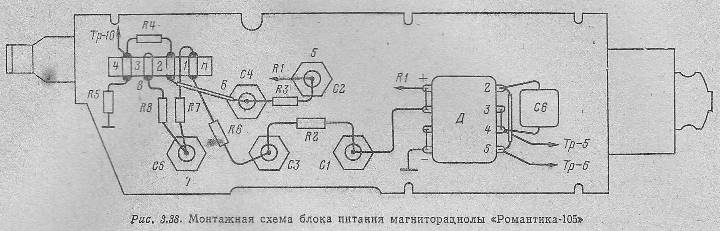

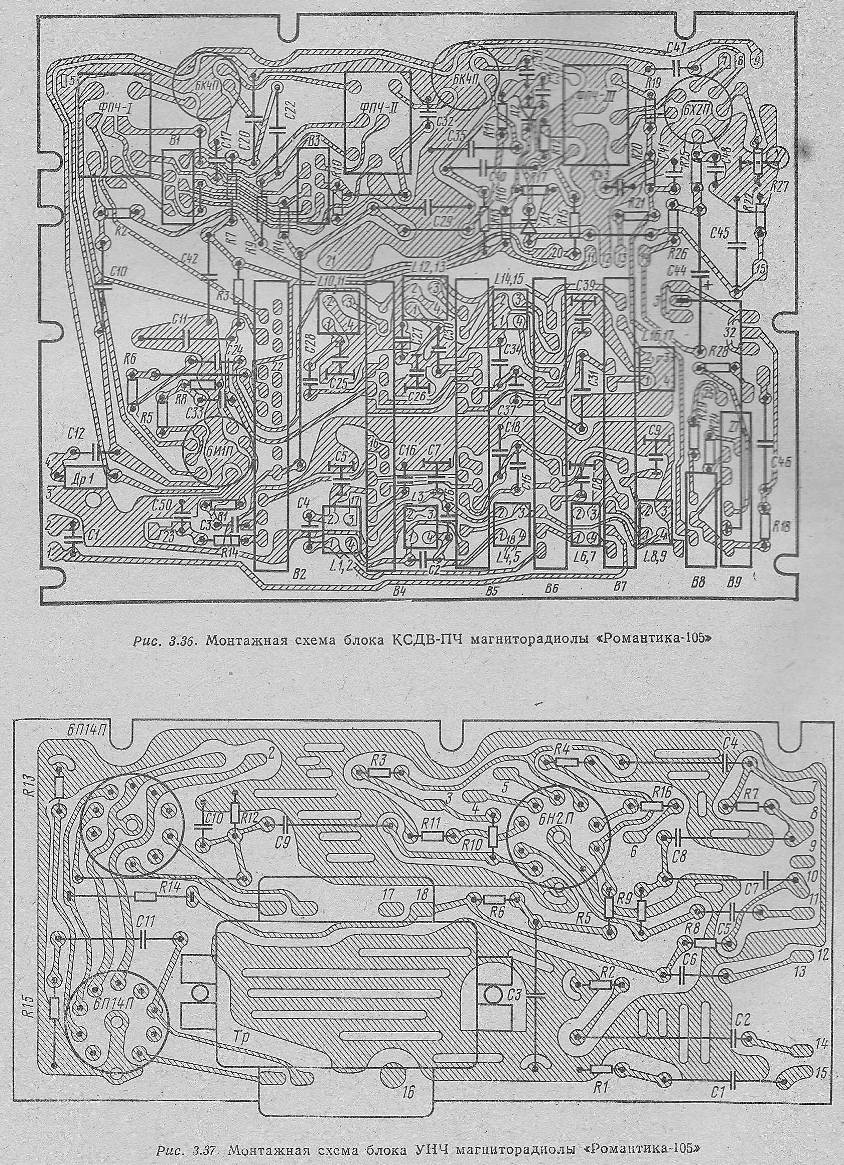

Основные элементы радиоприемника, включая функционально законченные блоки УКВ, КСДВ ПЧ, УНЧ и питания, расположены на металлическом шасси. Все эти блоки, за исключением блока питания, выполнены печатным монтажом, (рис. 3.36—3.38).
рис. 3.36,3.37    рис.3.38

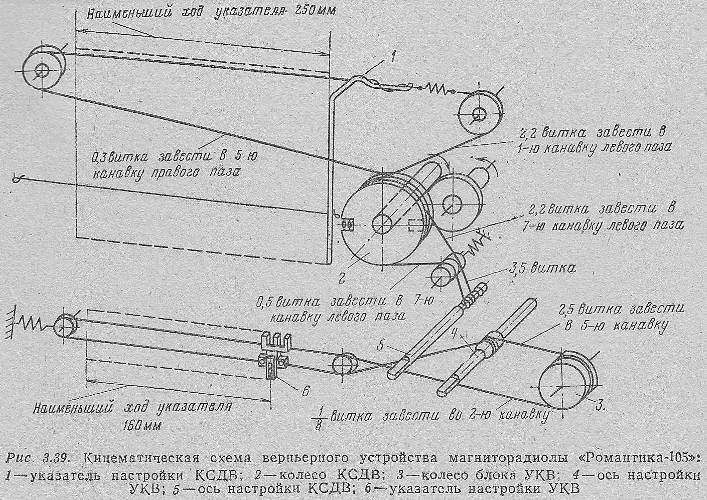

Верньерная система настройки радиоприемника (рис. 3.39) размещена на софите шкалы, установленном на шасси радиоприемника.
рис.3.39

Данные трансформаторов магниторадиолы приведены в табл. 3.18.

Разборка и сборка магниторадиолы
Шасси радиоприемника магниторадиолы извлекается из корпуса только после извлечения электропроигрывающего устройства.
Извлечение радиоприемника необходимо производить в следующем порядке:
отсоединить вилки, находящиеся на задней стенке магниторадиолы, от гнезд антенны УКВ и громкоговорителя;
отвинтить винты, крепящие верхнюю заднюю стенку и снять ее;
отвинтить винт, крепящий упор рамы с магнитофон ной панелью к трансформатору питания;
отсоединить кабели электропроигрывающего устройства от радиоприемника;
сквозь отверстия в задней стенке акустического отсека ослабить винты стопоров электропроигрывающего устройства и, не вынимая отвертки, подняв стопоры вверх, теми же винтами закрепить их в верхнем положении;
выдвинуть ЭПУ вперед и, пропустив кабели с вилками ЭПУ вниз, извлечь его из корпуса магниторадиолы;
открыть крышку магниторадиолы, отвинтить два винта, крепящих сверху раму с магнитофонной -панелью к корпусу, и, приподняв ее, зафиксировать с помощью упора (упор фиксируется в петле, находящейся на внутренней стороне боковой стенки корпуса);
отсоединить кабели магнитофонной панели от приемника;
отвинтить четыре винта, крепящие шасси радиоприёмника к корпусу (винты находятся в отсеке электропроигрывающего устройства вверху);
извлечь радиоприемник из корпуса, выдвигая его назад и постепенно поднимая заднюю часть приемника вверх;
перед окончательным извлечением приемника необходимо придержать щечки, одетые на боковые торцы шкалы.
Для извлечения магнитофонной панели необходимо:
отсоединить вилки от гнезд антенны УКВ и громкоговорителя на задней стенке корпуса;
отвинтить винты, крепящие заднюю верхнюю стенку, и снять ее;
отвинтить винт, крепящий упор рамы с магнитофонной панелью к трансформатору питания;
открыть крышку магниторадиолы и отвинтить два декоративных винта, крепящих сверху раму с магнитофонной панелью к корпусу, и, приподняв ее, зафиксировать с помощью упора;
отсоединить кабели магнитофонной панели от радиоприемника;
освободить упор крышки магниторадиолы от шплинта и шайбы;
открыть крышку до освобождения упора от зацепления с колодкой и осторожно откинуть ее назад;
отвинтить три винта, крепящие магнитофонную панель к раме, и извлечь магнитофонную панель. Отвинчивая винты, необходимо предохранять магнитофонную панель от случайного выпадения.
Сборка производится в обратном порядке.
