радиоприёмник VEF201

схема электрическая принципиальная - скачать

Радиоприемник «ВЭФ-201» предназначен для приема сигналов радиовещательных станций в диапазонах длинных, средних и коротких волн.
Основные технические данные
Диапазон принимаемых волн (частот):
длинные волны 2 000—735,3 м (150—408 кгц)
средние волны 571,4—186,9 м (525—1 605 кгц)
короткие волны: 75—52 м (3,95—5,7 Мгц), 49 м (5,85—6,3 Мгц), 41 м (7—7,4 Мгц), 31 м (9,5—9,775 Мгц), 25 м (11,7—12,1 Мгц)
Чувствительность радиоприемника:
с внутренней магнитной антенной в диапазонах ДВ и СВ..... 1—2 мв/м
с наружной антенной в диапазонах ДВ и СВ .......... 250 мкв
со штыревой антенной в диапазоне KB 100 мкв
Избирательность по соседнему каналу Не хуже 34 дб
Полоса воспроизводимых звуковых частот ............... 200—4 000 гц
Номинальная выходная мощность ... 150 мВт
Ток потребления, ма:
в режиме молчания ....... Не более 12
при номинальной выходной мощности ............. 35—50
Напряжение питания, источники питания — шесть элементов типа 375 («Марс», Сатурн») ........ 9 в
Длительность работы от одного комплекта батарей при средней громкости ............. 200 часов
Размеры радиоприемника .....297 х229х 105мм
Масса без источника питания ... 2,7 кг
В радиоприемнике имеются гнезда для подключения внешней антенны, магнитофона, телефона типа ТМ-4 и внешнего источника питания постоянного тока напряжением 9 в.

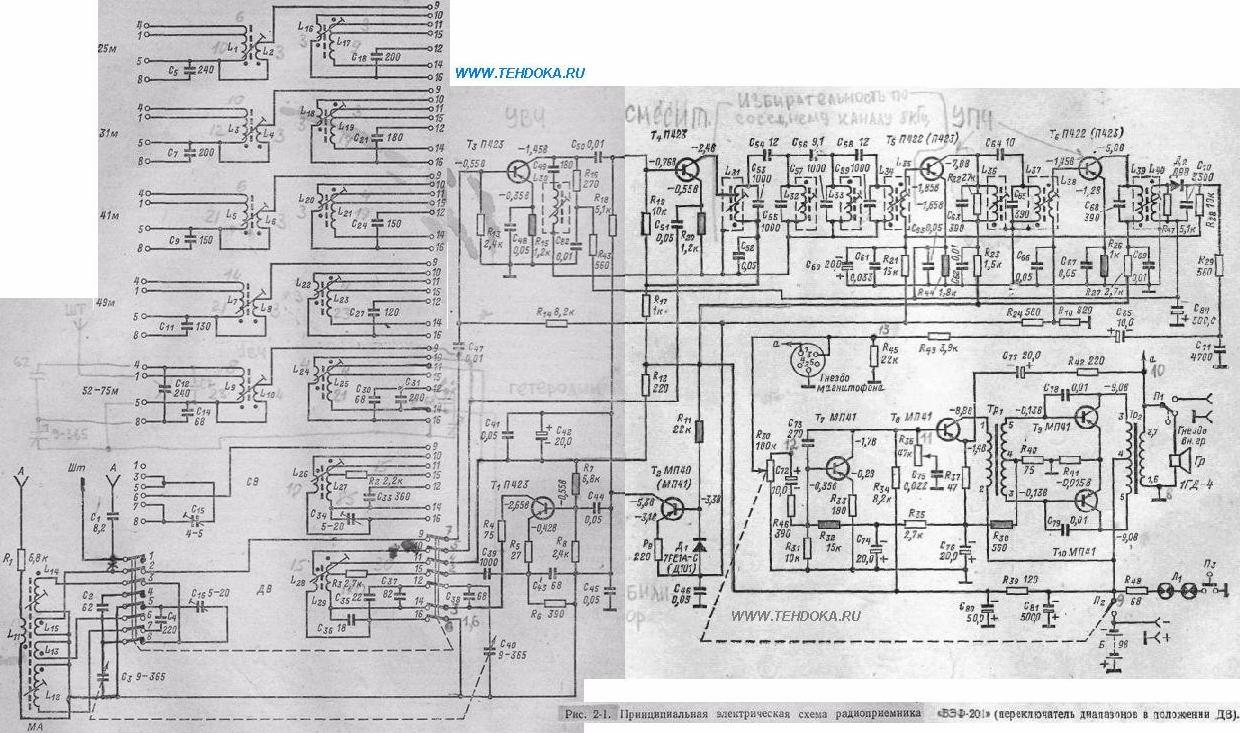

Электрическая принципиальная схема. Радиоприемник собран на 10 транзисторах и двух диодах (рис. 2-1).
Прием сигналов радиовещательных станций на ДВ и СВ диапазонах ведется с использованием внутренней магнитной антенны, а на КБ диапазоне — с использованием выдвижной телескопической антенны. При работе в диапазоне ДВ катушки L12 и L14 включаются последовательно, а в диапазоне СВ катушка L14 замыкается.
Входные контуры имеют трансформаторную связь с усилителем ВЧ. Связь телескопической антенны с входными цепями в диапазоне KB — автотрансформаторная, а при использовании внешней антенны в этом диапазоне — емкостная через конденсатор C1. При работе на ДВ и СВ диапазонах внешняя антенна соединяется со входными цепями радиоприемника через гнездо Ан1
Усилитель высокой частоты выполнен на транзисторе T3 типа П423. Нагрузкой усилителя служит сопротивление резистора R16. Для подавления помех с частотой, равной промежуточной, параллельно нагрузке усилителя ВЧ включен последовательный резонансный контур L30C49, настроенный на частоту 465 кгц.
Преобразователь частоты выполнен по схеме с отдельным гетеродином на транзисторах Т4 и T1 типа П423. Гетеродин выполнен по схеме индуктивной трехточки на транзисторе 1. Напряжение гетеродина через конденсатор C51 подается на эмиттер транзистора Т4, а на базу этого же транзистора поступает напряжение сигнала. Нагрузкой преобразователя служит четырехконтурный фильтр сосредоточенной селекции, обеспечивающий необходимую избирательность приемника по соседнему каналу. Полоса пропускания фильтра около 8 кгц. Для обеспечения устойчивой работы приемника при значительном снижении напряжения батарей питание УВЧ, гетеродина и преобразователя осуществляется от стабилизатора, собранного на транзисторе Т2 типа МП41 и диоде Д1 типа 7ГЕ1А-С. Диод Д1 служит для стабилизации напряжения смещения на базе транзистора Т2. Напряжение на участке цепи «минус источника питания — коллектор» транзистора Т2 остается постоянным при изменении напряжения питания в широких пределах. Так как нагрузкой коллекторной цепи транзистора T2 являются цепи питания преобразователя и гетеродина, то режим работы этих каскадов меняется незначительно при значительном изменении напряжения источника питания. Напряжение смещения для УВЧ снимается с резисторов R10R24, включенных в цепи эмиттера транзистора T2.
Сигнал промежуточной частоты с преобразователя поступает на первый каскад УПЧ. Усилитель промежуточной частоты — двухкаскааный. Первый каскад УПЧ выполнен на транзисторе Т5, в коллекторную цепь которого включен двухконтурный полосовой фильтр. Полоса пропускания фильтра на уровне — 6 дб не менее 15 кгц. Второй каскад УПЧ выполнен на транзисторе Т6. Питание базовых цепей обоих каскадов осуществляется от стабилизатора напряжения, что позволяет сохранить неизменным коэффициент усиления УПЧ при значительном снижении напряжения источника питания.
Детектирование сигналов промежуточной частоты осуществляется диодом Д2 типа Д9В, который одновременно является и детектором АРУ. Управляющее напряжение АРУ, пропорциональное постоянной составляющей тока диода Д2, поступает на базу первого каскада УПЧ с фильтра R28C60. Напряжение звуковой частоты с регулятора громкости R30 через конденсатор С72 поступает на вход УНЧ.
Усилитель низкой частоты — трехкаскадный. Первый каскад УНЧ выполнен на транзисторе Т7, нагрузкой которого является резистор R34. Второй каскад УНЧ выполнен на транзисторе T8, в коллекторную цепь которого включена первичная обмотка согласующего трансформатора. Для улучшения частотной характеристики в области верхних звуковых частот включена цепочка R36 С75. Выходной каскад УНЧ выполнен на транзисторах Т9 и Т10 по двухтактной схеме с трансформаторным выходом. Работает выходной каскад в режиме класса АВ. Для обеспечения температурной стабилизации режима работы в первых двух каскадах применена отрицательная обратная связь по постоянному току, действующая следующим образом. При повышении температуры увеличивается ток коллектора транзистора Т7, а напряжение на его коллекторе уменьшается. Снижение напряжения на коллекторе транзистора Т7 приведет в результате гальванической связи между каскадами к уменьшению тока эмиттера транзистора Т8. В результате этого уменьшатся падение напряжения на резисторах R38 и R40, включенных в цепь эмиттера транзистора Т8, а следовательно, и напряжение смещения на базе транзистора Т7. В результате ток коллектора транзистора Т7 уменьшится. Напряжение смещения транзисторов выходного каскада УНЧ снимается с резистора R40. Таким образом, при колебаниях температуры обеспечивается стабильность режима в цепях базы соответствующих транзисторов.
В усилителе применена отрицательная обратная связь, напряжение которой со вторичной обмоткой выходного трансформатора Тр2 через цепочку R42C77 подается на эмиттер транзистора T8. Коррекция частотной характеристики УНЧ в области верхних частот осуществляется конденсаторами С73, С78 и С79.
Для подсветки шкалы радиоприемника используются лампочки типа МН-2,5х0,068 а, напряжение на них подается через резистор R48 при нажатой кнопке П3.
Режимы работы транзисторов по постоянному току указаны на схеме.
Величины напряжений сигнала в тракте усиления
Контрольная точка схемы .... Напряжение сигнала
База транзистора Т3 ....... 1—2 мкв
База транзистора Т4 ....... 3—6 мкв
База транзистора Т5 ....... 10—30 мкв
База транзистора T6 ....... 600—800 мкв
Анод диода Д2........... 100 мв
База транзистора Т7 ....... 18 мв
База транзистора T8 ....... 200—300 мв
На звуковой катушке громкоговорителя .............. 0,98в (180 мв)
Конструкция. Корпус радиоприемника выполнен из ударопрочной цветной пластмассы. На передней панели приемника сверху расположена шкала с кнопкой включения лампочек подсветки. Нижняя часть лицевой панели украшена металлической декоративной решеткой. Здесь же размещены регулятор громкости с выключателем и ручка настройки. Переключатель диапазонов и регулятор тембра размещены на правой боковой стенке корпуса. На обратной стороне корпуса расположены отсек питания и гнезда для подключения внешнего источника питания, внешней антенны, магнитофона и телефона. Штыревая антенна и ручка для переноски приемника расположены на верхней стенке корпуса.

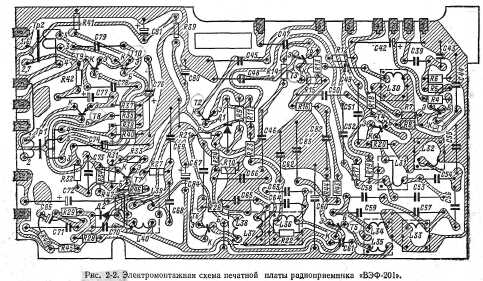

Монтаж радиоприемника выполнен на печатной плате. Электромонтажная схема радиоприемника показана на рис. 2-2.
