VEF 317
радиоприёмник

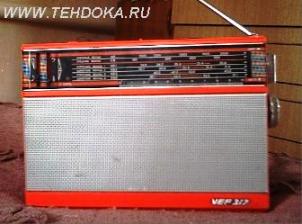

VEF-317 радиоприёмник внешний вид

назначение: Приемник предназначен для приема программ радиовещательных станций в диапазонах длинных, средних и коротких волн.
Продолжительность работы приемника от комплекта автономных источников питания (при средней громкости) не менее 100 часов. Расход элементов питания в большой степени зависит от громкости, с какой работает приемник.

технические данные:
Диапазон частот (волн) принимаемых приемником не уже:
- ДВ от 148,00 до 285,00 кГц (от 2027,00 до 1050,00 м)
- СВ от 525,00 до 1607,00 кГц (от 571,40 до 186,70 м)
- КВ1 от 11,70 до 12,10 МГц (от 25,70 до 24,80 м)
- КВ2 от 9,50 до 9,77 МГц (от 31,60 до 30,70 м)
- КВЗ от 7,10 до 7,30 МГц (от 42,20 до 41,10 м)
- КВ4 от 5,95 до 6,20 МГц (от 50,40 до 48,40 м)
Чувствительность, ограниченная шумами, при соотношении сигнал/шум не менее 20дБ, не хуже в диапазонах:
ДВ - 1,50 мВ/м
СВ - 70 мкВ/м
KB - 20 мкВ/м
Номинальный диапазон воспроизводимых частот по звуковому давлению от 150 до 4000 Гц.
Максимальная выходная мощность при питании от сети переменного тока не менее 1,00 Вт.
Номинальное напряжение питания: от автономных источников 9 В, от сети переменного тока 220 В.
Масса приемника без упаковки не более 2,2 кг.
Габаритные размеры 247X297X80 мм.


доп.информация:
* Руководство по эксплуатации, схема скачать - djvu (234КБ)

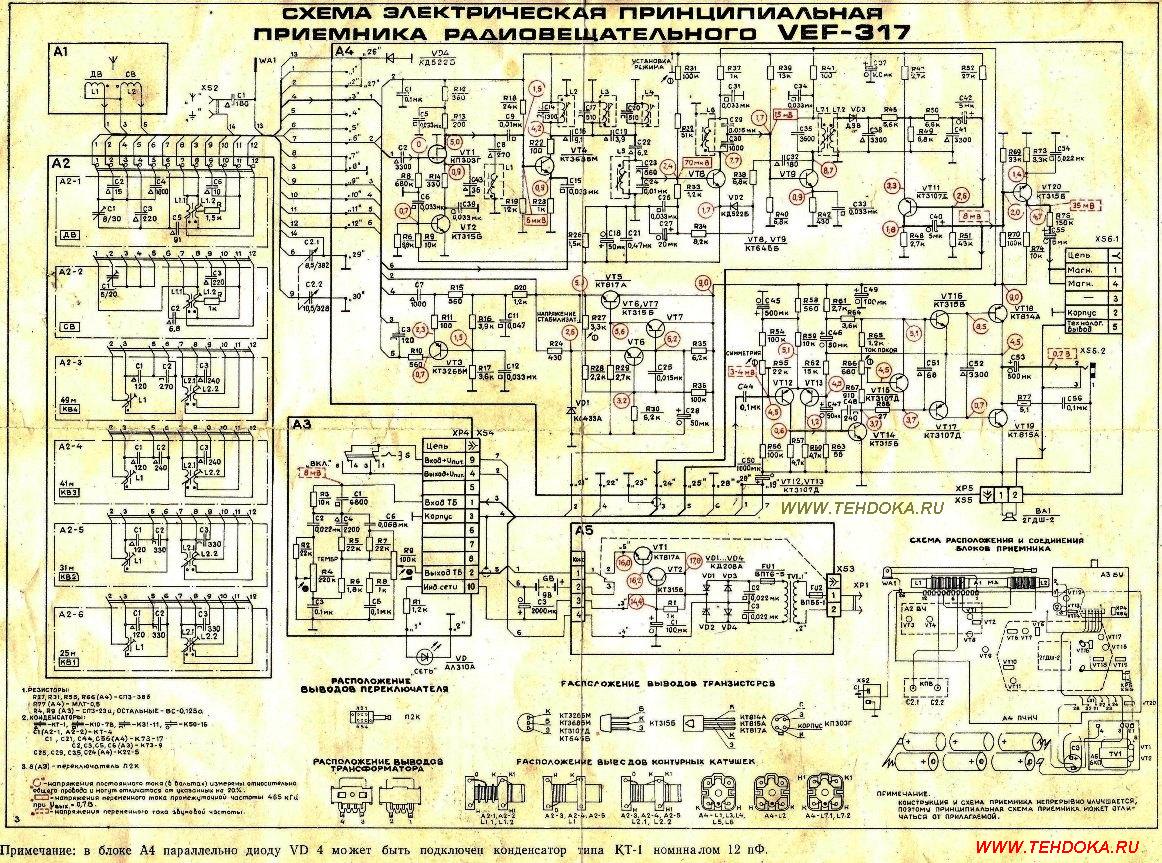

* Схема электрическая принципиальная скачать - jpg (332КБ), скачать - djvu (90КБ)

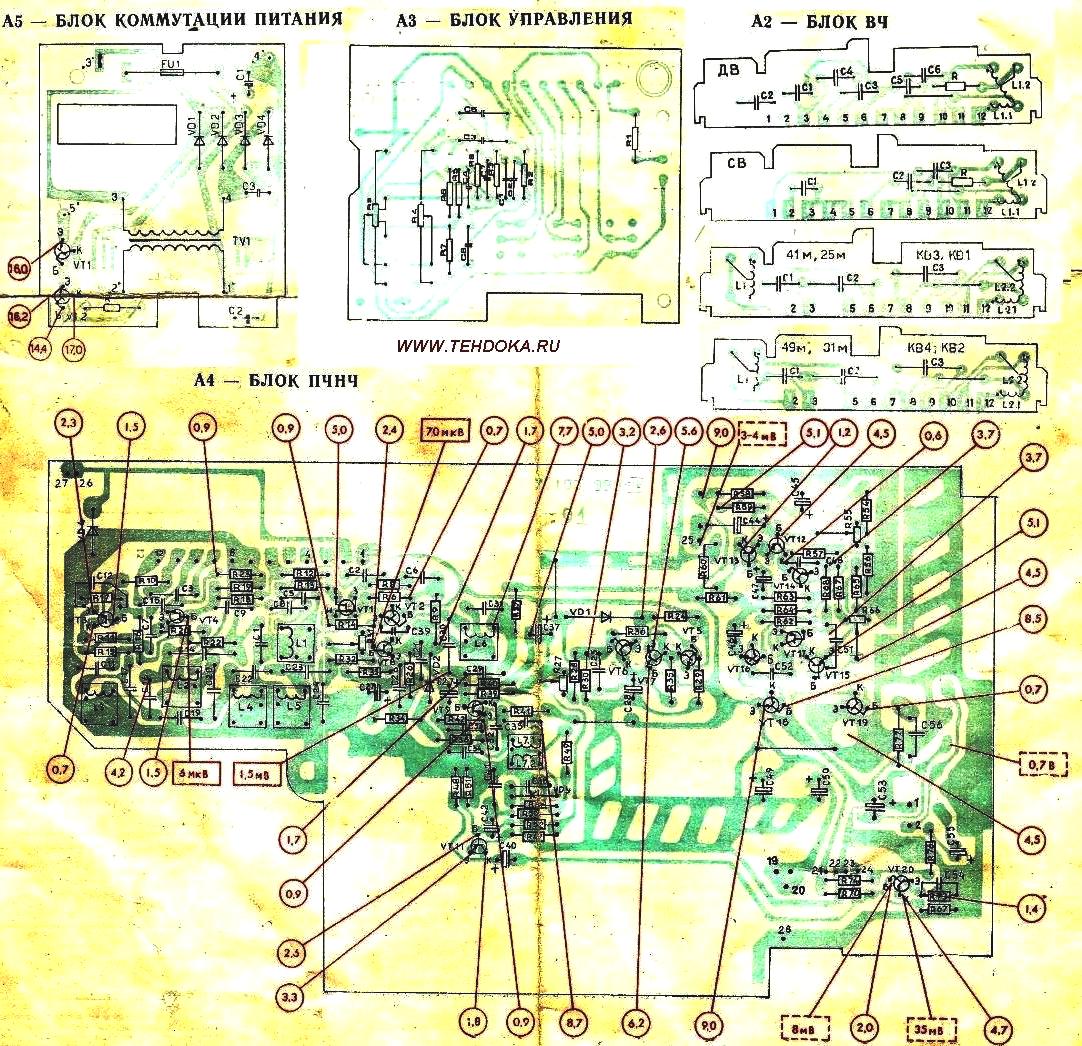

* Плата монтажа скачать - .jpg (301КБ)
