ВЭФ аккорд ламповый радиоприёмник.
рис.2-20, ВЭФ аккорд внешний вид

КРАТКАЯ ХАРАКТЕРИСТИКА
Приемник семиламповый и имеет следующие каскады:
1. Преобразователь частоты на лампе 6А7.
2. УПЧ на лампе 6КЗ.
3. Детектор сигнала и АРУ на лампе 6Х6С.
4. Предварительный УНЧ на лампе 6Ж8.
5. Оконечный усилитель на лампе 6П6С.
6. Оптический индикатор настройки на лампе 6Е5С.

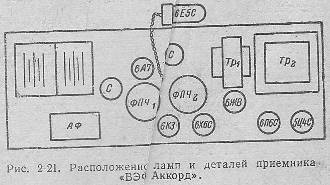

7. Выпрямитель на лампе 5Ц4С. Расположение ламп и деталей на шасси показано на рис. 2-21.
Выходная мощность 1,5 ва.
Диапазон принимаемых частот. Длинные и средние волны стандартные. Короткие волны I: 3,95 — 9,2 Мгц (76—32,6 м), короткие II: 9—12,1 Мгц (33,3— 24,8 м). Промежуточная частота 465 кгц.
Чувствительность на длинных и средних волнах не хуже 200 мкв, а на коротких не хуже 300) мкв.
Избирательность. Ослабление чувствительности при расстройке на ±10 кгц не менее 26 дб. Ослабление сигнала по зеркальному каналу на длинных волнах более 36 дб, на средних более 30 дб и на коротких более 12 дб.
Частотная характеристика. Диапазон воспроизводимых звуковых частот 100—4 000 гц
Потребляемая мощность 65 вт.
Габарит приемника 590X410X340 мм, вес 18 кг.
рис. 2-21

СХЕМА

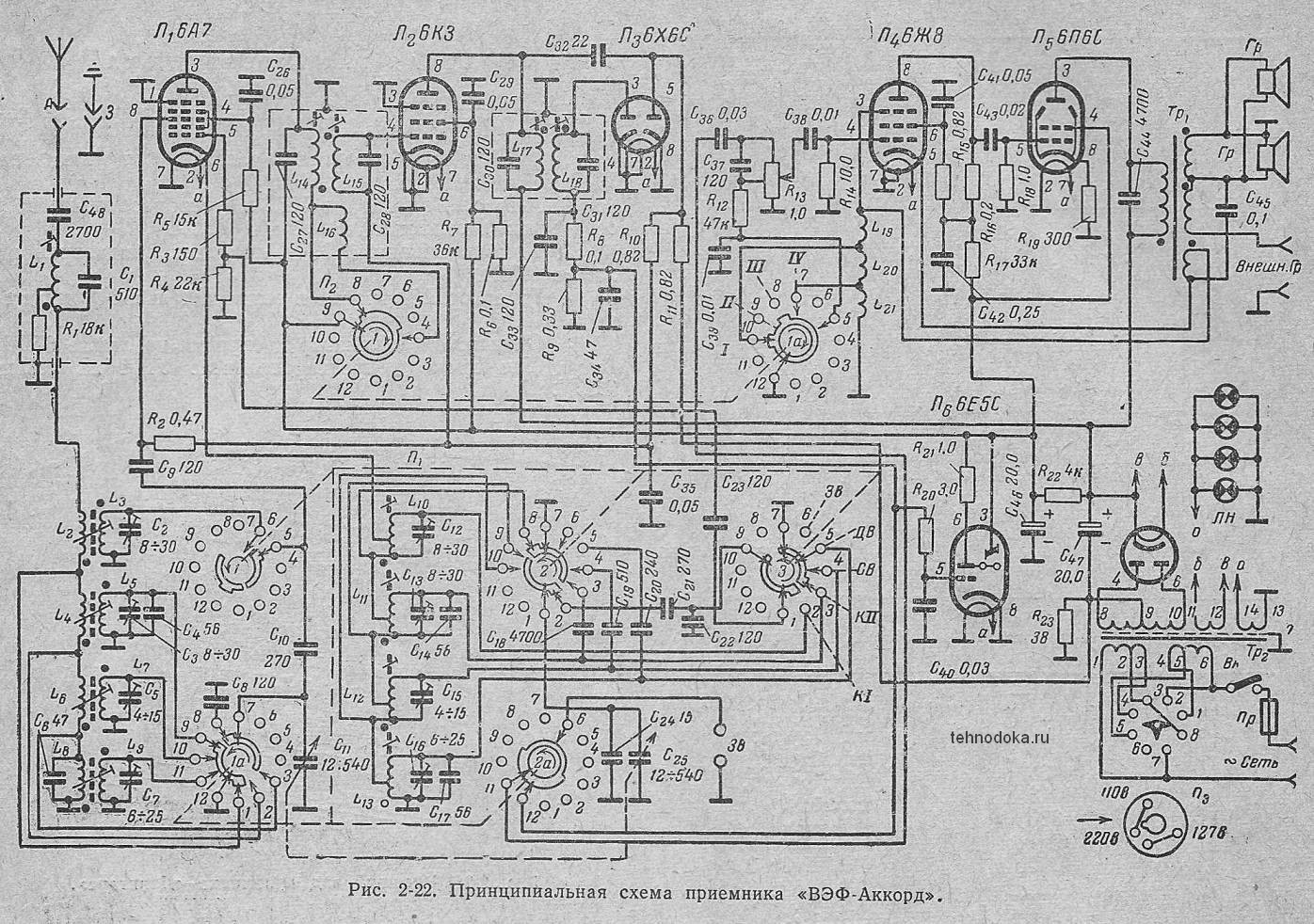

Принципиальная схема приемника приведена на рис, 2-22. .jpg(525КБ)
В первом двухконтурном ФПЧ предусмотрена возможность регулировки полосы пропускания путем увеличения связи между контурами. Одновременно с изменением полосы пропускания по промежуточной частоте изменяется и частотная характеристика УНЧ, для чего на общей оси объединены соответствующие переключатели.
Отрицательная обратная связь в УНЧ осуществляется двумя способами: путем введения резистора R19 в цепь катода выходной лампы и путем подачи напряжения с обмотки обратной связи выходного трансформатора в цепь катода лампы 6Ж8. Переключение секций дросселя в цепи катода этой лампы позволяет изменять форму частотной характеристики: чем больше витков этого дросселя включено, тем сильнее завал характеристики в области верхних звуковых частот.

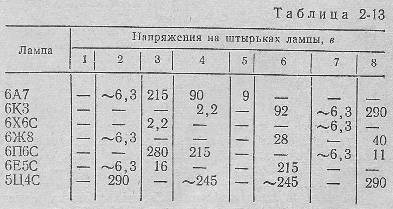

Напряжения на электродах ламп приемника приведены в табл. 2-13.

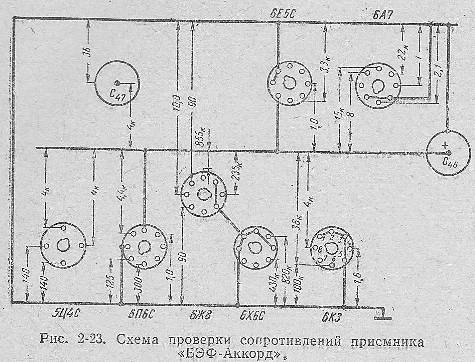

Сопротивления основных цепей приведены на рис. 2-23.

рис. 2-22

табл. 2-13

рис. 2-23

ДЕТАЛИ

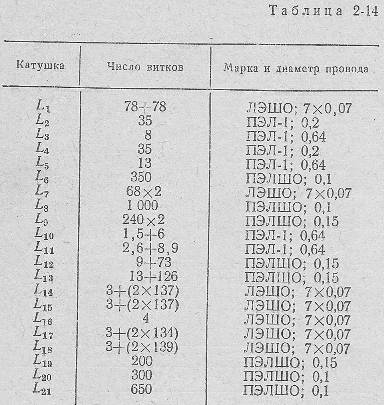

Высокочастотные катушки. Данные катушек приведены в табл. 2-14.
Выходной трансформатор. Первичная обмотка содержит 2650 витков провода ПЭЛ 0,12 (сопротивление 440 ом), вторичная обмотка — 45 витков провода ПЭЛ 0,8 (сопротивление около 0,2 ом), обмотка для внешнего громкоговорителя — 650 витков провода ПЭЛ 0,12 (сопротивление 125 ом), обмотка обратной связи — 3 витка провода ПЭЛ 0,8.
Трансформатор питания. Сетевая обмотка содержит 2Х (392+62) витков провода ПЭЛ 0,31 (сопротивление 30 ом), повышающая обмотка—2х900 витков провода ПЭЛ 0.2 (сопротивление 205 ом), обмотка накала ламп — 26 витков провода ПЭЛ 0,74, обмотка накала кенотрона — 20 витков провода ПЭЛ 0,74.
Громкоговорители типов ЗГД-5-ВЭФ и ЗГД-6-ВЭФ. Звуковая катушка каждого громкоговорителя содержит по 62 витка провода ПЭЛ 0,18 (сопротивление постоянному току 3,4 ом).

табл. 2-14
