1А2П


Взаимозаменяемость: 1А1П

Общие данные
Гептод 1А2П предназначен для преобразования частоты. Применяется в супергетеродинных приемниках и измерительной аппаратуре. Катод оксидный прямого накала. Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 1000 час. Цоколь 7-штырьковый. Рекомендуется плюс батареи накала соединять со штырьком 7, минус батареи накала  -  со штырьком 1 и шасси, а сопротивление утечки подключать к штырьку 5.
Междуэлектродные емкости
, пф
Входная по третьей сетке 5,1. Выходная 6,3. Проходная 0,6. Ёмкость между сетками первой и третьей 0,14. Входная гетеродина 0,95. Выходная гетеродина 7,3.

Номинальные электрические данные
Напряжение накала, в .......... 1,2
Напряжение на аноде, в .......... 60
Напряжение на второй и четвертой сетках, в . . . 45
Напряжение на третьей сетке, в ....... 0
Эффективное напряжение на первой сетке, в ... 8
Сопротивление в цепи первой сетки, ком . . . 51
Ток накала, ма ............ 30
Ток в цепи анода, ма .......... 0,7
Ток в цепи второй и четвертой сеток, ма . . . . 1,1
Ток в цепи первой сетки, ма ........ 0,13

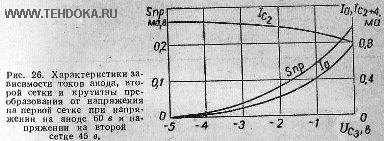

Крутизна преобразования при эффективном напряжении на третьей сетке 0,7 в, ма/в ..... 0,24
Крутизна гетеродина, ма/в ......... 0,82
Предельно допустимые электрические величины
Наибольшее напряжение на аноде, в ...... 90
Наибольшее напряжение на второй и четвертой сетках, в .............. 75
Мощность, рассеиваемая на аноде, Вт.....0,3
Наибольший ток в цепи катода, ма ..... 3

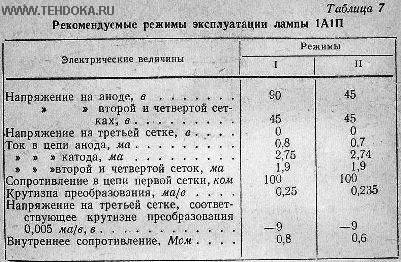

Гептод 1А2П выпущен на базе гептода 1А1П, по сравнению с которым он более экономичен. Схемы применения гептода 1А2П аналогичны схемам применения гептода 1А1П.
