1Б1П

Общие данные

Диод-пентод 1Б1П предназначен для детектирования и предварительного усиления напряжения низкой частоты в аппаратуре батарейного питания.

Катод оксидный прямого накала.

Работает в любом положении.

Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 1000 час.

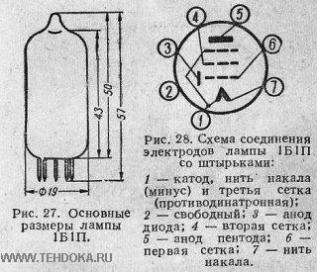

Цоколь 7-штырьковый с пуговичным дном. Рекомендуется плюс батареи накала соединять со штырьком 7, минус батареи накала — со штырьком 1 и шасси, а сопротивление утечки — со штырьком 1.

Междуэлектродные емкости пентодной части, пф

(при отсутствии внешнего экрана) Входная 2,2. Выходная 2,4. Проходная 0,2.

Номинальные электрические данные

Напряжение накала, в ........... 1,2

Напряжение на аноде пентода, в ...... 67,5

Напряжение на второй сетке, в ...... 67,5

Напряжение смещения на первой сетке, в ..... 0

Ток накала, ма ...............60 +- 7

Ток в цепи анода пентода, ма ...... 1,6 ± 0,55

Ток в цепи второй сетки, ма ......... 0,35 ± 0,15

Крутизна характеристики пентода, ма/в .... 0,625 ± 0,145

Крутизна характеристики пентода при напряжении накала 0,95 в, ма/в .... 0,38

Выходное напряжение при режиме:

напряжение источника питания анода и второй сетки 45 в, сопротивление в цепи анода 1 Мом, сопротивление в цепи второй сетки 3,5 Мом, конденсатор в цепи второй сетки 0,1 мкф и переменное напряжение на первой сетке 0,2 в, в....... 6

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ..... 1,4

Наименьшее напряжение накала, в ..... 0,95

Наибольшее напряжение на аноде пентода, в ..... 100

Наибольшее напряжение на второй сетке, в .... 75

Наибольшее напряжение смещения на первой сетке, в .............. 0

Наибольший ток в цепи катода, ма ...... 4

Наибольший ток в цепи диода, мка ...... 250

Наибольшее сопротивление в цепи первой сетки, Мом............... 1

Электрические данные в триодном включении

Напряжение на аноде, в ......... 67,5

Напряжение смещения на первой сетке, в ... 0

Ток в цепи анода, ма .......... 2

Крутизна характеристики, ма/в ....... 0,85

Внутреннее сопротивление, ком ....... 17

Коэффициент усиления .......... 14

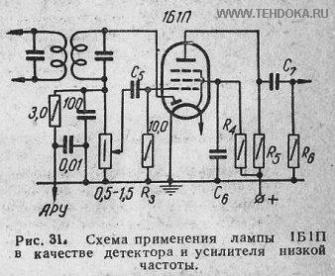

На рис. 31 приведена схема использования диод-пентода 1Б1П в обычной схеме детектирования и предварительного усилителя низкой частоты, применяемой в супер гетеродин них приемниках батарейного питания. Напряжение смещения вырабатывается сеточной утечкой R5C5. Образуемое отрицательное смещение сдвигает рабочую точку вниз по характеристике лампы и тем самым обеспечивает работу лампы в области отрицательного смещения на первой сетке.

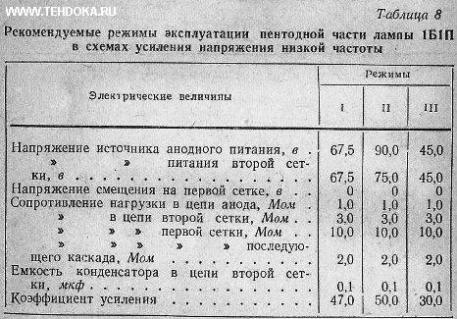

При этом с увеличением амплитуды напряжения низкой частоты, которое подается на вход усилителя, автоматически увеличивается напряжение на С5 и смещение на сетке. Рекомендуемые режимы эксплуатации лампы 1Б1П приведены в табл. 8.

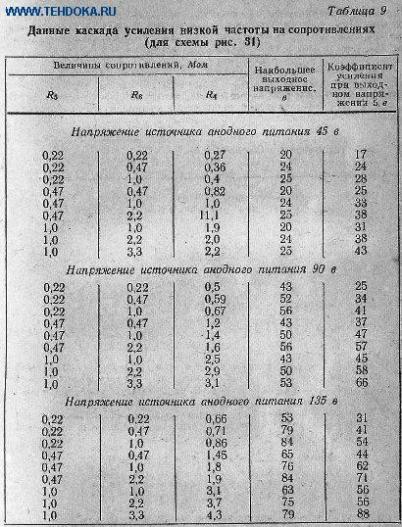

Изменение величин напряжения питания, сопротивлений и емкостей конденсаторов до 10% практически не изменяет режим работы каскада усилителя низкой частоты. Данные каскада усиления низкой частоты для схемы рис. 31 приведены в табл. 9.

Для получения большого коэффициента передачи детектора при детектировании в схеме батарейного супергетеродина амплитуда подводимого напряжения должна быть не меньше 0,3 — 0,4 в. При напряжении высокой частоты в несколько вольт и сопротивлении нагрузки 2 Мом коэффициент передачи достигает 0,9.

Диод-пентод 1Б1П выполняет функции детектирования и усиления напряжения низкой частоты. Параметры пентодной части у лампы 1Б1П хуже, чем у высокочастотного пентода 1К1П.
