1Ц11П

Общие данные

Кенотрон 1Ц11П предназначен для выпрямления импульсов высокого напряжения.

Применяется в телевизионных приемниках как выпрямитель для питания анодов кинескопов.

Катод вольфрамовый с оксидным покрытием прямого накала.

Работает в вертикальном положении.

Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 750 час.

Цоколь 7-штырьковый с пуговичным дном. Число штырьков 7.

Междуэлектродная емкость

Анод — катод 0,9 пф.

Номинальные электрические данные

Напряжение накала, в ......... 1,2

Ток накала, ма ......... 200

Выпрямленный ток, мка ......... 300

Предельно допустимые электрические данные

Наибольшее напряжение накала, в ..... 2,32

Наименьшее напряжение накала, в ..... 1,08

Наибольшая амплитуда обратного напряжения, в ..... 20 000

Наибольший выпрямленный ток, мка .... 300

Наименьшая частота выпрямляемого напряжения, кгц ......... 12

Наибольшая амплитуда тока, ма ..... 2

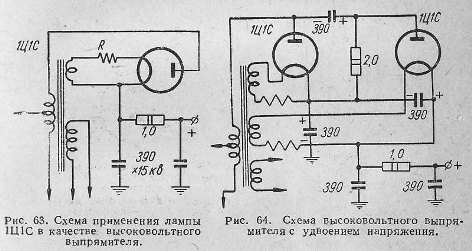

Схема применения кенотрона 1Ц11П аналогична схеме применения кенотрона 1Ц1С. Кенотрон 1Ц11П можно заменить кенотроном 1Ц7С, для чего необходимо заменить ламповую панельку.
