1К1П

пентод высокой частоты с удлиненной характеристикой

Пентод 1К1П предназначен для регулируемого усиления напряжения высокой частоты.

Применяется для усиления напряжения высокой и промежуточной частот в аппаратуре батарейного питания. Может быть использован в рефлексных схемах.

Катод оксидный прямого накала.

Работает в любом положении.

Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 1000 час.

Цоколь 7-штырьковый с пуговичным дном. Рекомендуется плюс батареи накала соединять со штырьком 7, а минус батареи накала — со штырьком / и шасси.

Междуэлектродные емкости, пф Входная 3,5. Выходная 7,5, Проходная не более 0,01.

Номинальные электрические данные

Напряжение накала, в ...... 1,2

Напряжение на аноде, в .......... 90

Напряжение на второй сетке, б ....... 67,5

Напряжение на первой сетке, в ...... 0

Ток накала, ма ............. 60 ± 7

Ток в цепи анода, ма ........... 3,5 ±1,2

Ток в цепи второй сетки, ма ........ 1,2 ±0,65

Крутизна характеристики, ма/в ....... 0,89

Крутизна характеристики при напряжении накала 0,95 в, ма/в .... не менее 0,57

Крутизна характеристики при напряжении на управляющей сетке — 16 в, ма/в............ от 0,001 до 0,05

Внутреннее сопротивление при напряжении на аноде и второй сетке 45 в, Мом ......0,17

Предельно допустимые электрические величины

Наибольшее напряжение накала, в........1,4

Наименьшее напряжение накала, в........0,95

Наибольшее напряжение на аноде, в....... 100

Наибольшее напряжение на экранной сетке, в ... 75

Наибольший ток в цепи катода, ма.......6,5

Наибольшее сопротивление в цепи первой сетки, Мом .... 1,0

Наибольшее напряжение смещения на первой сетке, в ..... 0

Номинальные электрические данные в триодном включении

Напряжение на аноде, в ........... 67,5

Напряжение смещения на первой сетке, в..... 0

Ток в цепи анода, ма............. 4

Крутизна характеристики, ма/в......... 1,1

Внутреннее сопротивление, ком......... 8

Коэффициент усиления............ 11

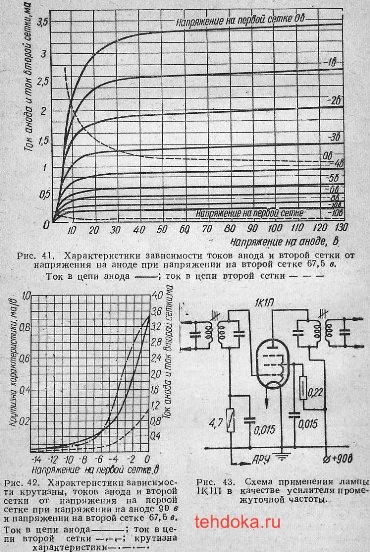

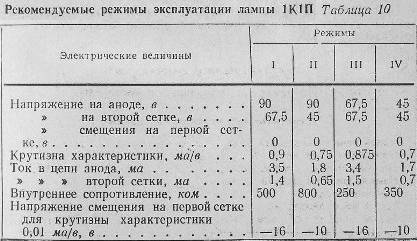

Рекомендуемые режимы эксплуатации лампы 1К1П приведена табл. 10.

Пентод 1К1П хорошо работает в диапазоне УКВ, а также в рефлексных схемах. Во всех схемах применения пентод 1К1П можно заменить пентодом 1К2П. При замене следует помнить, что вследствие своей экономичности лампа 1К2П имеет более худшие параметры по сравнению с лампой 1К1П, поэтому результаты замены малоэффективны.
