1К2П

пентод высокой частоты с удлиненной характеристикой

Общие данные

Пентод 1К2П предназначен для регулируемого усиления напряжения высокой частоты.

Применяется для усиления напряжения высокой и промежуточной частот в аппаратуре батарейного питания. Может быть использован в рефлексных схемах.

Катод оксидный прямого накала.

Работает в любом положении.

Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 500 час.

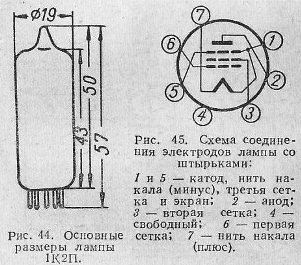

Цоколь 7-штырьковый с пуговичным дном. Рекомендуется плюс батареи накала соединять со штырьком 7, а минус батареи накала — со штырьком 1 и шасси,

Междуэлектродные емкости, пф

Входная 3. Выходная 4,9, Проходная не менее 0,01.

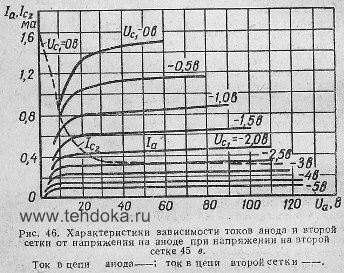

Номинальные электрические данные

Напряжение накала, в..........1,2

Напряжение на аноде, в.......... 60

Напряжение на второй сетке, в....... 45

Напряжение на первой сетке, в....... 0

Ток накала, ма............. 30

Ток в цепи анода, ма.......... 1,35

Крутизна характеристики, ма/в....... 0,7

Внутреннее сопротивление, Мом ......1,5

Предельно допустимые электрические величины

Наибольшее напряжение на аноде, в.....90

Наибольшее напряжение на второй сетке, в .......75

Мощность, рассеиваемая на аноде, вт......0,3

Наибольший ток в цепи катода, ма ...... 3,5

Пентод 1К2П выпущен на базе пентода 1К1П, но по сравнению с ним он более экономичен. Схемы применения 1К2П аналогичны схемам применения пентода 1К1П.
