1П2Б

Общие данные

Пентод 1П2Б предназначен для усиления мощности низкой частоты. Применяется в миниатюрных усилителях низкой частоты батарейного питания в выходных каскадах. Катод оксидный прямого накала. Работает в любом положении.

Выпускается в стеклянном миниатюрном оформлении. Срок службы не менее 500 час.

Цоколь выводной проволочный. Выводов 5. Длина выводов не менее 35 мм при толщине 0,4 мм. Длина нелуженой части вывода от стекла не более 5 мм.

Номинальные электрические данные

Напряжение накала, в .......... 1,25

Напряжение на аноде, в ......... 45

Напряжение на второй сетке, в ....... 45

Напряжение смещения на первой сетке, в . . . . — 2

Ток накала, ма........... 50 + 5

Ток в цепи анода, ма.......... 1,3

Ток в цепи второй сетки, ма....... 0,45

Крутизна характеристики, ма/в....... 0,5 ± 0,15

Выходная мощность при сопротивлении нагрузки в цепи анода 50 — 60 ком и переменном напряжении на первой сетке 1,41 в, мвт ..... 8

Коэффициент нелинейных искажений при сопротивлении нагрузки в цепи анода 50 — 60 ком и переменном напряжении на первой сетке 1,41 в, % .......... 12

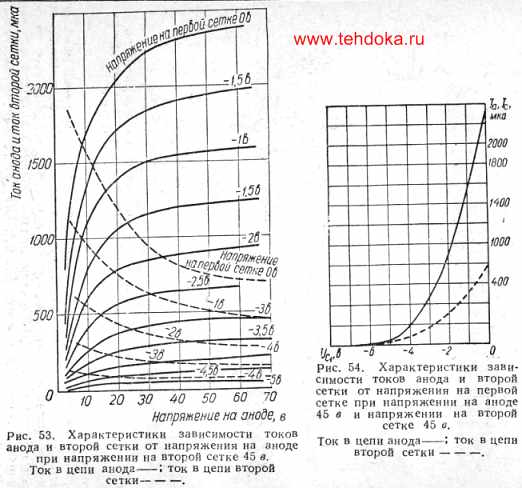

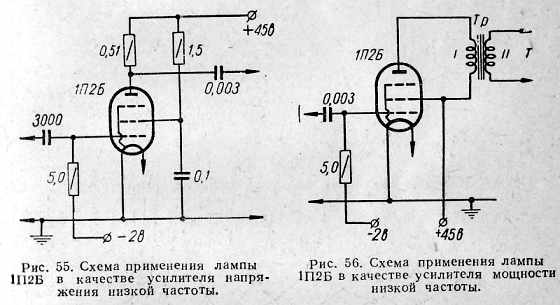

При использовании лампы в качестве усилителя мощности (рис. 56) нагрузкой в цепи вторичной обмотки выходного трансформатора являются головные телефоны сопротивлением 2000 ом.

Выходной трансформатор: сердечник Ш-0,6 из пермаллоя; толщина пакета 9 мм; первичная обмотка 350 витков ПЭ 0,15 мм, вторичная — 4500 витков ПЭ 0,05 мм.

Пентод 1П2Б можно заменить пентодом 1ПЗБ, более экономичным по питанию, но с несколько худшими параметрами. Результаты замены малоэффективны.
