2П1П

Общие данные

Тетрод 2П1П предназначен для усиления мощности низкой частоты.

Применяется в батарейных приемниках и усилителях низкой частоты в оконечных каскадах, собранных по однотактным и двухтактным схемам. Может быть использован в триодном включении в предо конечном каскаде, связанном с выходным каскадом мсждуламповым трансформатором.

Катод оксидный прямого накала.

Работает в любом положении.

Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 500 час.

Цоколь 7-штыръковый. При параллельном соединении нитей накала плюс батареи накала соединяют со штырьками 1 и 7, а минус батареи накала — со штырьком 5. При последовательном соединении нитей накала плюс батареи накала соединяют со штырьком 7, а минус батареи накала — со штырьком 1.

Междуэлектродные емкости

Входная 5,5 ± 1,7. Выходная 4,0 ± 1,6. Проходная не более 0,5

Номинальные электрические данные

(Напряжение на электродах определяют относительно штырька 5 при параллельном соединении нитей накала и относительно штырька 1 при последовательном соединении нитей накала)

Напряжение накала, в...........1,2 или 1,4

Напряжение на аноде, в.......... 90

Напряжение на второй сетке, в....... 90

Напряжение смещения на первой сетке, в .... -4,5

Ток накала при параллельном соединении нитей накала, ма .......... 120 + 14

Ток накала при последовательном соединении нитей накала, ма ........ 60 + 7

Ток в цепи анода, ма ........... 9,5 + 3

Ток в цепи второй сетки, ма ......... 2,2 ± 0,9

Крутизна характеристики, ма/в ........ 2,0 ± 0,3

Выходная мощность в режиме: переменное эффективное напряжение на первой сетке 3,2 в, сопротивление в цепи анода 10 ком, в/т ....... 0,21

Выходная мощность при напряжении накала 0,95 или 1,9 б в режиме: переменное эффективное напряжение на первой сетке 3,2 в и сопротивление вцепи анода 10 ком, вт .......... 0,14

Коэффициент нелинейных искажений при выходной мощности. 0,21 вт, % ..... 7

Номинальные электрические величины в триодном включении

Напряжение на аноде, в............90

Напряжение смещения на первой сетке, в ...... - 4,5

Ток в цепи анода, ма ............11,6

Крутизна характеристики, ма/в ......... 2,5

Внутреннее сопротивление, ом ......... 3000

Коэффициент усиления............ 7,5

Предельно допустимые электрические величины

Наибольшее напряжение накала при параллельном соединении нитей накала, в ...... 1,4

Наибольшее напряжение накала при последовательном

соединении нитей накала, в ...... 2,8

Наименьшее напряжение накала при параллельном соединении нитей накала, в ....... 0,95

Наименьшее напряжение накала при последовательном

соединении нитей накала, в ....... 1,9

Наибольшее напряжение на аноде, в ....... 100

Наибольшее напряжение на второй сетке, в ..... 100

Наибольший ток в цепи катода, ма ........ 15,5

Наибольшее сопротивление в цепи первой сетки, Мом ...... 0,5

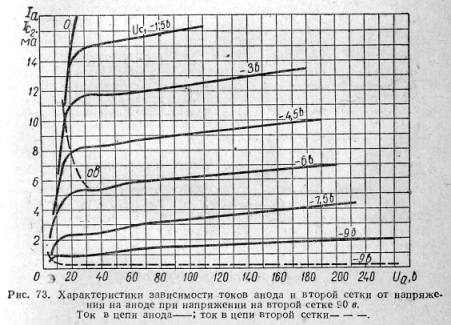

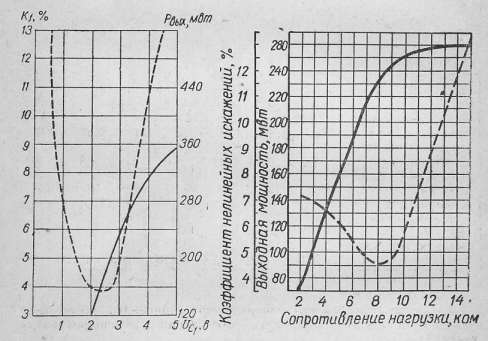

Рис. 74. Динамические характеристики зависимости выходной мощности и коэффициента нелинейных искажений от переменного напряжения на первой сетке при напряжении на аноде и второй сетке 90 в, напряжении смещения на первой сетке—4,5 в и сопротивлении нагрузки 10 ком. Выходная мощность — ; коэффициент нелинейных искажений ----.

Рис, 75. Динамические характеристики зависимости выходной мощности и коэффициента нелинейных искажений от сопротивления нагрузки при напряжении на аноде и на второй сетке 90 в, напряжении смещения на первой сетке — 4,5 в и переменном напряжении на первой сетке 3,2 в.

Выходная мощность ---- ; коэффициент нелинейных искажений — — —.

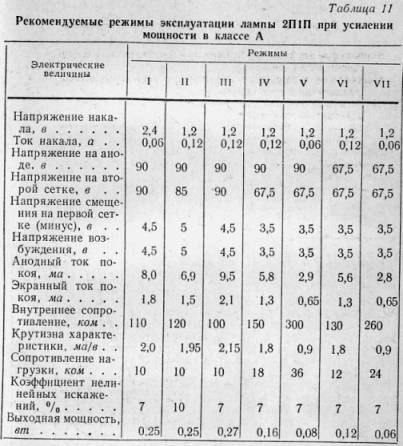

Примечания:

1. Первые три режима рекомендуется применять преимущественно в стационарных установках, работающих при анодном напряжении 90 в.

2. В случае, когда для уменьшения нелинейных искажений является допустимым незначительное снижение выходной мощности, то сопротивление нагрузки для первых трех режимов должно равняться 8 — 9 ком.

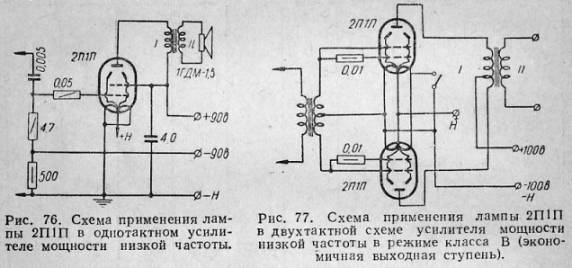

Выходная мощность каскада (рис. 76) равна 0,27 вт. Выходной трансформатор собран на железе Ш-12; толщина пакета 0,12 мм; воздушный зазор сердечника 0,5 мм; первая обмотка 4500 витков провода ПЭЛ 0,1, а вторая — 81 виток провода ПЭЛ 0,5. Динамик с сопротивлением звуковой катушки 3,25 ома.

Выходная мощность каскада (рис. 77) составляет 1,4 вт. Анодный ток покоя около 40 мка. Эквивалентное сопротивление между анодами равно 4800 ом. Входное сопротивление — около 18000 ом. Чтобы добиться выходной мощности 1,4 вт, предварительный каскад должен отдавать мощность не менее 0,1 вт.



Точный подбор сопротивлений в цепи управляющей сетки обеспечивает наименьшие искажения. При увеличении анодного напряжения сопротивления требуется увеличивать.

Обмотки входного и выходного трансформаторов должны быть намотаны симметрично.

Входной трансформатор из железа Ш-20; толщина пакета 20 мм; воздушный зазор ОД мм; первичная обмотка 2СОО витков провода ПЭЛ 0,12; вторичная— 1200+1200 витков провода ПЭЛ 0,12 мм. Первичная обмотка рассчитана на включение в анодную цепь лампы 2П1П (рис. 77).

Выходной трансформатор из железа Ш-20; толщина пакета 30 мм; первичная обмотка 800 + 800 витков провода ПЭЛ 0,14 мм; вторичная обмотка выходного трансформатора для разных нагрузок при полном сопротивлении звуковой катушки динамика должна иметь следующее количество витков;

Сопротивление       Количество        d провода,  мм

динамика, ом          витков

2                            33                     1,2

2                            41                     1,2

3                            47                     1,0

4                                                     1,0

5                            53                      1,0

6                            58                      1,0

7                            63                      1,0

8                            67                      1,0

9                            71                      1,0

10                          75                      1,0

Для линии 15 в — 280 витков провода d = 0,35 мм; для линии 30 в — 570, d= 0,31 мм.

Тетрод 2П1П можно заменить тетродом 2П2П, который имеет такую же цоколевку. Результаты замены мало эффективны, так как 2П2П более экономичная лампа и при своих параметрах отдает значительно меньшую мощность.
