5Ц3С

Взаимозаменяемость:
Зарубежный аналог: 5U4G

Общие данные

Кенотрон 5ЦЗС предназначен для выпрямления переменного напряжения промышленной частоты.

Применяется в выпрямительных устройствах различной радиоаппаратуры. Может быть использован в выпрямителях для выпрямления напряжения до 400 гц.

Катод оксидный прямого накала.

Работает в вертикальном положении.

Выпускается в стеклянном оформлении.

Срок службы не менее 500 час.

Цоколь октальный с ключом. Штырьков 5.

Номинальные электрические данные

Напряжение накала, в .......... 5

Переменное эффективное напряжение вторичной

обмотки трансформатора, в . . . . . . 2 х 500

Сопротивление в цепи анода, ом ...... 2000

Емкость фильтра, мкф......... 4

Ток накала, а............ 3

Выпрямленный ток, ма..........230

Предельно допустимые электрические величины

Наибольшее напряжение накала, в...... 5,5

Наименьшее напряжение накала, в.....4,5

Наибольшая амплитуда обратного напряжения анода, в ..............1700

Наибольший выпрямленный ток, ма.....250

Наибольшая амплитуда тока анода, ма . . . . 750

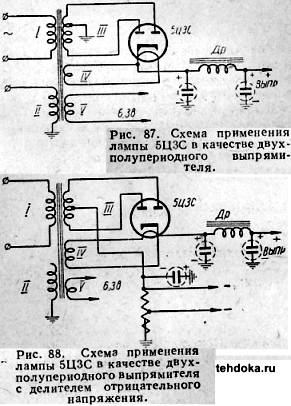

При применении схемы с делителем отрицательного напряжения необходимо учитывать падение напряжения на этом делителе. Сопротивление делителя проволочное с отводами. Изготавливают его из провода высокого сопротивления. При этом толщину провода выбирают из расчета величины общего анодного тока питающейся схемы.

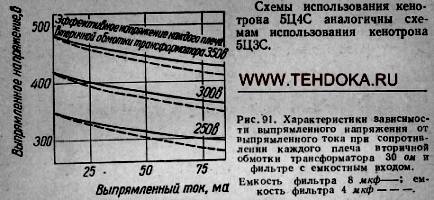

Кенотрон 5ЦЗС можно заменить двумя кенотронами 5Ц4С. При этом нужно добавить одну ламповую панельку и все ее выводы соединить параллельно с панелькой лампы 5ЦЗС.

Расчеты выпрямителей изложены в книге К. Б. Майзеля «Выпрямители и стабилизаторы напряжения», Массовая радиобиблиотека, вып. III, Госэнергоиздат, 1951.
