6А2П

Общие данныеГептод 6А2П предназначен для преобразования частоты. Применяется в супергетеродинных приемниках и измерительной аппаратуре сетевого питания. Катод оксидный косвенного накала.
Работает в любом положении.Выпускается в стеклянном пальчиковом оформлении.Срок службы не менее 500 час.Цоколь 7-штырьковый с пуговичным дном.
Междуэлектродные емкости, пф

Входная по сигнальной сетке .......... 7
Выходная по гетеродинной сетке ......... 2,8
Выходная ................. 8,6
Проходная по сигнальной сетке ......... 0,3
Номинальные электрические данные
Напряжение накала, в ............ 6,3
Напряжение на аноде, в ........... 250
Напряжение на второй и четвертой сетках, в ..... 100
Напряжение смещения на третьей сетке, в ...... —1,5
Ток накала, ма .............. 300
Ток в цепи анода, ма ............ 3
Ток в цепи второй и четвертой сеток, ма ..... 6,8
Ток в цепи первой сетки, ма .......... 0,5
Сопротивление в цепи первой сетки, ком ...... 20
Крутизна преобразования, ма/в ......... 0,47
Крутизна гетеродина при напряжении на аноде гетеродина (2 и 4 сетки) 100 в, ма/в .......... 6
Внутреннее сопротивление, Мом .... 1
Предельно допустимые электрические величины
Наибольшее напряжение накала, в ........ 7
Наименьшее напряжение накала, в ........ 5,7
Наибольшее напряжение на аноде, в ........ 330
Наибольшее напряжение на второй и четвертой сетках, в .... 110
Наибольшая мощность, рассеиваемая на аноде, вт . . . 1,1
Наибольшая мощность, рассеиваемая на второй и четвертой сетках, в .... 1,1
Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100

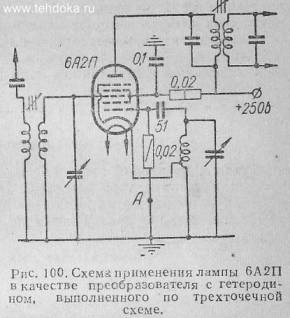

Гептод 6А2П рекомендуется использовать по схеме, изображенной на рис. 100. Анодом гетеродина является вторая и четвертая сетки (экранные), которые по высокой частоте заземляются конденсатором величиной не менее 0,25 мкф. Между катодом и шасси напряжение высокой частоты должно быть в пределах 1,4—2,2 в. Напряжение должно измеряться приборами типа ВКС-7 или ВЛУ-2.
Правильность режима, обеспечивающего наибольшую крутизну преобразования, лучше всего проверять по величине тока сетки гетеродина. Для этого в цепь сетки гетеродина со стороны заземленного конца в разрыв провода в точке А нужно включить миллиамперметрпостоянного тока. При перестройке гетеродина в границах любого диапазона ток первой сетки должен быть в пределах 0,4—0,8 ма.В трехточечной схеме (рис. 100) при правильно подобранном режиме и оптимальном отводе контура гетеродина частота его очень мало зависит от изменения питающих напряжений, в связи с чем отпадает стабилизация гетеродина и диапазонах частот вплоть ко 30 Мгц и стабилизация питающих напряжений. Гептод 6А2П может также работать в ультракоротковолновом диапазоне частот.

Гептод 6А2П взаимозаменяемый аналогичным гептодом 6A7 или 6А10. Для замены необходимо заменить ламповую панельку, а после замены подстроить контуры гетеродина.
