6А7

Взаимозаменяемость:
Зарубежный аналог: 6SA7

Общие данные

Гептод 6А7 предназначен для преобразования частоты. Применяется в супергетеродинных приемниках и измерительной аппаратуре сетевого питания.

Катод оксидный косвенного накала. Работает в любом -положении. Выпускается в металлическом оформлении. Срок службы не менее 500 час. Цоколь октальный с ключом. Штырьков 8.

Междуэлектродные емкости, пф

Входная по сигнальной сетке .... 9,5 ± 1,9

Выходная по гетеродинной сетке ... 7

Выходная ........... 12 ± 3,6

Проходная ........... не более 0,13

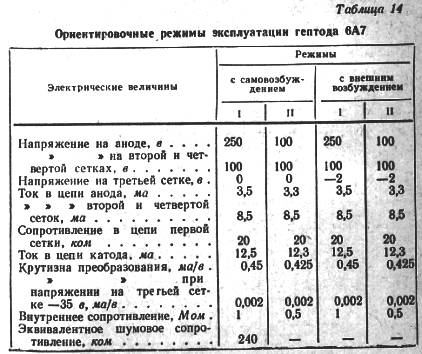

Номинальные электрические данные

Напряжение накала, в ........ 6,3

Напряжение на аноде, в ....... 250

Напряжение на второй и четвертой сетках, в ... 100

Напряжение на третьей сетке, в ..... 0

Ток накала, ма........... 300 ± 25

Ток в цепи анода*, ма ........ 3,5 ± 1

Ток в цепи второй и четвертой сеток*, ма ..... 9 ± 2,5

Ток в цепи первой сетки*, ма ...... 0,51 ± 0,13

Крутизна преобразования*, ма/в ....... 0,45 ± 0,15

Крутизна преобразования при напряжении на третьей сетке минус 35 в*, ма/в ...... от 0,5 до 2,5

Крутизна характеристики гетеродина**, ма/в ...... 4,7 ± 1,2

Ток эмиссии катода, ма .......... не менее 70

Предельно допустимые электрические величины

Наибольшее напряжение накала, в .......... 7

Наименьшее напряжение накала, в .......... 5,7

Наибольшее напряжение на аноде, в .........330

Наибольшее напряжение на второй и четвертой сетках, в ............... 110

Наибольшая мощность, рассеиваемая на аноде, вт ..... 1,1

Наибольшая мощность, рассеиваемая на второй и четвертой сетках, вт ....... 1,1

Наибольший ток в цепи катода, ма.......... 15,5

Наибольшее эффективное напряжение между катодом и подогревателем, в ..100

Наибольший ток между катодом и подогревателем, мка .... 20

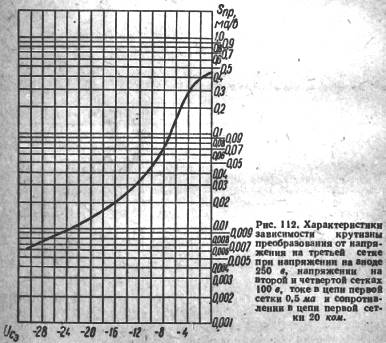

Примечание. Лампа 6А7 имеет удлиненную характеристику по третьей сетке. Усиление каскада можно регулировать подачей на третью сетку напряжения АРУ до —35 в.

Основные электрические данные при низком анодном напряжении

Напряжение на аноде, в ......... 26

Напряжение на аноде гетеродина, в ..... 26

Напряжение смещения на третьей сетке, в ...... —3

Ток в цепи анода, ма .......... 1

Ток в цепи анода гетеродина, ма ...... 2,2

Крутизна характеристики (крутизна преобразования), ма/в ............ 0,23

* В динамическом режиме. Гетеродинная часть работает в трехточечной схеме с сопротивлением в цепи первой сетки 20 ком. Эффективное переменное напряжение на первой сетке 0,7 в.

** При напряжении на аноде гетеродина 100 б и напряжении на первой сетке 0в.

На рис. 110 изображена схема применения лампы 6А7 в качестве преобразователя с гетеродином по трехточечной схеме.

Наиболее целесообразно применение гептода 6А7 в гетеродине по трехточечной схеме. В этом случае анодом гетеродина служат вторая и четвертая сетки (экранные), которые по высокой частоте заземляются конденсатором. Конденсатор рекомендуется включать емкостью в несколько микрофарад (так как при плохой фильтрации анодного напряжения прослушивается фон переменного тока), но не менее 0,25 мкф. Наибольшая крутизна преобразования получается при напряжении высокой частоты между выводом катушки и землей, равном 1,4 в. Это напряжение следует измерять вольтметрами типа ВКС-7 или ВЛУ-2.

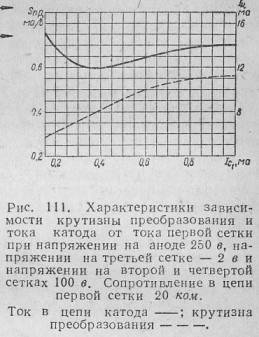

Правильность выбора режима гетеродина, при котором обеспечивается наибольшая крутизна преобразования, удобнее всего проверять по величине тока сетки гетеродина (первая сетка). Для этого в цепь сетки гетеродина со стороны заземленного конца в разрыв провода в точке А нужно включить миллиамперметр постоянного тока. При перестройке гетеродина в пределах любого диапазона ток первой сетки не должен выходить за пределы 0,4—0,8 ма. В схеме рис. 110 при правильно подобранном выводе катушки контура гетеродина частота его мало зависит от изменений питающих напряжений, в связи с чем даже для диапазонов до 30 Мгц практически не требуется стабилизировать напряжения на электродах 6А7.

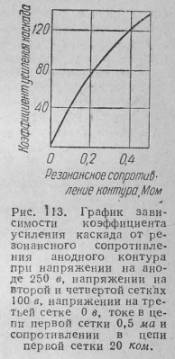

Гептод-преобразователь 6А7 по сравнению с лампами 6А8 и 6Л7 вследствие большой крутизны и внутреннего сопротивления дает усиление гораздо большее. До 6 Мгц (50 м) он работает очень хорошо, но при более высоких частотах в его работе наблюдается некоторое ухудшение из-за трудности соблюдения условий оптимальной работы гетеродина по диапазону в пределах (согласно перекрытию переменным конденсатором) 16 - 50 или 11 - 20 м. Поэтому гептод 6А7 в целях лучшего использования всех достоинств рекомендуется при менять для «растяжки» любого из участков вышеуказанных коротковолновых диапазонов. При этом качество работы лампы равносильно работе на длинных и средних волнах.

Очень хороших результатов можно также добиться при использовании 6А7 только в качестве смесителя с отдельным гетеродином.

Лампа 6А7 позволяет применять АРУ на всех частотах без какого-либо серьезного влияния на частоту гетеродина. Изменение питающих напряжении лампы не оказывает влияния на стабильность частоты гетеродина.

Гептод 6А7 взаимозаменяем с аналогичными гептодами 6А2П и 6А10С.
