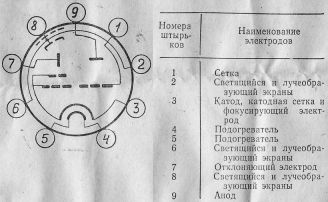

6Е3П

Миниатюрный электронно-световой индикатор с оксидным катодом косвенного накала, предназначен для индикации настройки в радиотехнических устройствах широкого применения.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Напряжение накала, В.......... 6,3
Ток накала, мА, не более ........... 270
Напряжение анода, В ....... 250
Ток анода, мА, не менее ....... 0,35
Напряжение экрана, В ..... 250
Сопротивление в цепи анода, кОм ......... 470
Сопротивление в цепи экрана, кОм ... 100
Обратный ток сетки при Rа=1МОм, мкА, не более ........ 1,0
Перекрытие светящихся секторов при напряжении на сетке минус 22 В, мм не менее ........... 1,5
Расхождение светящихся секторов, мм, не менее ...... 12
Яркость, кд/м2, не менее ........... 40
Гарантийная наработка, ч, не менее ..... 2000
Интенсивность отказов при Р*=0,9 1/ч, не более ..... 1,44х10-5
Высота лампы, мм, не более ......72
Диаметр лампы, мм, не более . . . . 22,5
Масса лампы, г, не более ......20
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЭКСПЛУАТАЦИОННЫЕ ЗНАЧЕНИЯ ПАРАМЕТРОВ
Напряжение накала, В ..... 5,7 - 6,9
Напряжение анода, В, не более .... 300
Напряжение экрана, В, не более .......... 300
Напряжение между катодом и подогревателем, В, не более .... ± 100
Мощность, рассеиваемая анодом, Вт, не более . . . 0,5
Ток катода, мА, не более ........... 3
Сопротивление в цепи сетки, МОм, не более ...... 3
Температура окружающей среды у наиболее нагретой части баллона, °С, не более ....... 120
При Эксплуатации ламп в аппаратуре не должно одновременно достигаться более одного из указанных предельно допустимых параметров.
