6Ф1П

Общие данные

Триод-пентод 6Ф1П предназначен для работы в качестве гетеродина и преобразователя супергетеродинных приемников.

Может быть использован в схемах усиления промежуточной частоты и в предварительных каскадах низкой частоты.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 500 час.

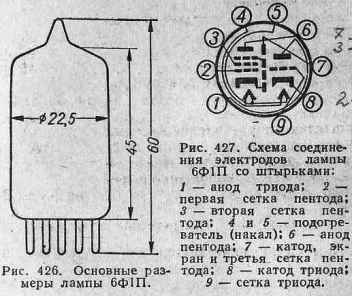

Цоколь штырьковый с пуговичным дном. Штырьков 9.

Междуэлектродные емкости, пф

Входная триода 2,5 ± 0,5. Входная пентода 5,5 ± 1. Выходная триода около 0,3. Выходная пентода 3,4 ± 0,6. Проходная триода 1,4 ± 0,35. Проходная пентода не более 0,025.

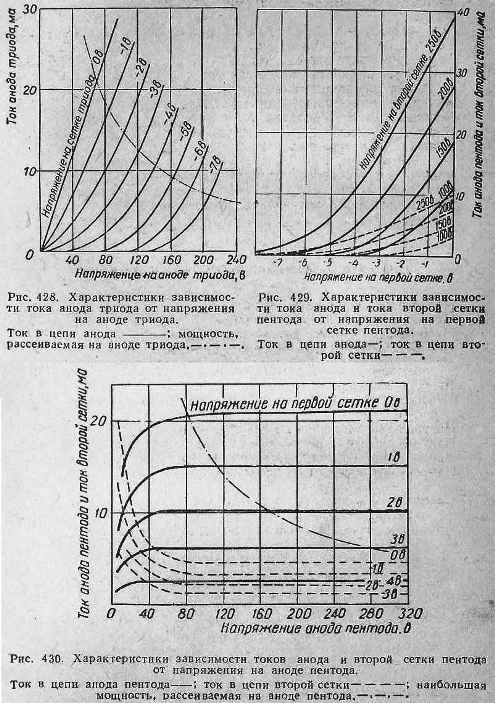

Номинальные электрические данные

Напряжение накала, в ........ 6,3

Напряжение на аноде триода, в ..... 100

Напряжение смещения на сетке триода, в ........ -2

Напряжение на аноде пентода, в ......... 170

Напряжение на второй сетке пентода, в .......... 170

Напряжение смещения на первой сетке пентода, в ............ —2

Ток накала, ма .......... 430 ± 25

Ток в цепи анода триода, ма ...... 13 ± 5

Ток в цепи анода пентода, ма ...... 10,5 + 3,5

Ток в цепи второй сетки пентода, ма ......... не более 4

Крутизна характеристики триода, ма/в ............. 5+1,5

Крутизна характеристики пентода, ма/в ......... 6,2±2,2

Коэффициент усиления триода ...... около 20

Внутреннее сопротивление пентода, Мом ......... 0,4

Входное сопротивление пентода на частоте 50 Мгц, ком ...... около 10

Входное сопротивление пентода на частоте 100 Мгц, ком ........... около 2

Эквивалентное сопротивление шумов пентода, ком ............ около 1,5

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ......... 6,9

Наименьшее напряжение накала, в ........ 5,7

Наибольшее напряжение на аноде триода, в ........ 250

Наибольшее напряжение на аноде пентода, в ..... 250

Наибольшее напряжение на второй сетке пентода при токе катода 14 ма, в .............. 200

Наибольшее напряжение на второй сетке пентода притоке катода не более 10 ма, в ........ 175

Наибольшее напряжение на аноде триода, на аноде пентода и на второй сетке при включении на холодную лампу, в ........... 350

Наибольший ток в цепи катода триода, ма ...... 14

Наибольший ток в цепи катода пентода, ма .....14

Наибольшая мощность, рассеиваемая на аноде триода, вт ...... 1,5

Наибольшая мощность, рассеиваемая на аноде пентода,вт .......... 1,7

Наибольшая мощность, рассеиваемая на второй сетке пентода, вт ........ 0,5

Наибольшее сопротивление в цепи первой сетки пентода,Мом ............ 1,0

Триод-пентод 6Ф1П, применяемый в преобразовательном каскаде вещательного приемника, можно заменить лампой 6И1П. Результаты замены мало эффективны.
