6Ж10П

Общие данные

Пентод 6Ж10П предназначен для работы а широкополосных усилителях.

Применяется для усиления напряжения высокой частоты.

Катод оксидный косвенного накала.

Работает в любом положении.

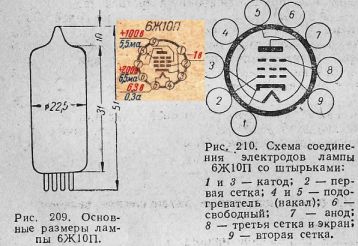

Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 500 час.

Цоколь штырьковый с пуговичным дном. Штырьков 9.

Междуэлектродные емкости, пф

Входная 8,5 ±1,0. Выходная 3,9 ± 0,5. Проходная (при измерении в экране) не более 0,025.

Катод — подогревательне более 7.

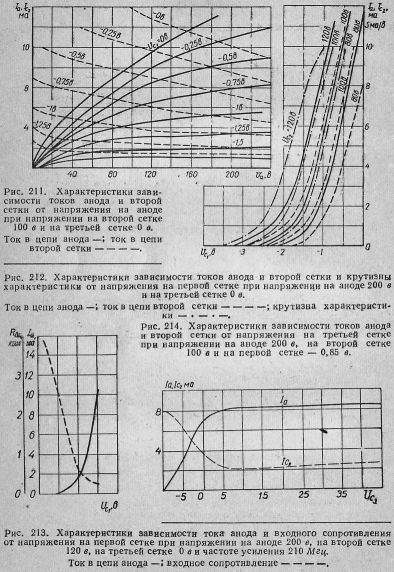

Номинальные электрические данные

Напряжение накала, в ........ 6,3

Ток накала, ма ........... 300 ± 25

Напряжение на аноде, в ........ 200

Напряжение на второй сетке, в ..... 100

Напряжение на третьей сетке, в ..... 0

Сопротивление в цепи катода для автоматического смещения, ом ..... 80

Ток в цепи анода, ма ......... 6,5 ± 1,5

Ток в цепи анода при напряжении на третьей сетке — 12 в, мка ..... не более 50

Ток в цепи второй сетки, ма ...... 5,5

Крутизна характеристики по первой сетке, ма/в ...... 6,5

Крутизна характеристики по первой сетке при напряжении накала 5,7 в, ма/в .... 5,6

Крутизна характеристики по третьей сетке*, ма/в .......... 1,5

Отрицательное напряжение на первой сетке при токе анода 10 мка**, в .....не более 5

Внутреннее сопротивление, Мом..... 0,1

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ..... 7

Наименьшее напряжение накала, в ....... 5,7

Наибольшее напряжение на аноде, в ....... 250

Наибольшее напряжение на второй сетке, в ...... 120

Наибольшее отрицательное напряжение на первой сетке, в ...... —100

Наибольшее напряжение между первой сеткой и анодом,в ...... 500

Наибольшее напряжение между первой и второй сеткой***, в ........ 300

Наибольшая мощность, рассеиваемая на аноде, вm ....... 3

Наибольшая мощность, рассеиваемая на второй сетке, вm ....... 0,75

Наибольший ток в цепи катода, ма ........ 35

Наибольшее постоянное напряжение между катодом и подогревателем:

при положительном потенциале на подогревателе, в ..... 100

при отрицательном потенциале на подогревателе, в ..... 150

Наибольшее сопротивление в цепи первой сетки, Мом ....... 1

* При напряжении на аноде 75 в, напряжении на второй сетке 85 в, напряжении на третьей сетке — 1 в, напряжении на первой сетке 0 в и сопротивлении в цепи второй сетки 3 ком.

** При напряжении на аноде 200 в, напряжении на второй сетке 100 в, напряжении на третьей сетке 0 в.

*** При запертой лампе. Ток в цепи анода не более 5 мка.
