6Ж11П

Общие данные

Пентод 6Ж11П предназначен для широкополосного усиления напряжения высокой частоты.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 2000 час.

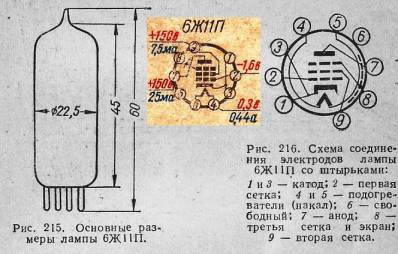

Цоколь штырьковый с пуговичным дном. Штырьков 9.

Междуэлектродные емкости, пф

Входная 14 ± 2. Выходная 3,5 ± 0,5. Проходная емкость, замеренная с внешним экраном, не более 0,05. Катод—подогреватель не более 10.

Номинальные электрические данные

Напряжение накала, в ........ 6,3

Напряжение на аноде, в ........ 150

Напряжение на второй сетке, в ...... 150

Сопротивление в цепи катода для автоматического смещения, ом ....... 50

Ток накала, ма ........... 440 ± 30

Ток в цепи анода, ма ......... 25 + 7,5

Ток в цепи второй сетки, в ..... не более 7,5 с

Крутизна характеристики, ма/в ...... 28 ± 7

Крутизна характеристики при напряжении накала 5,7 в, ма/в ...... не менее 17

Внутреннее сопротивление, ком ...... 34

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ....... 6,6

Наименьшее напряжение накала, в ....... 6

Наибольшее напряжение на аноде, в ....... 150

Наибольшая мощность, рассеиваемая на аноде, вт ...... 4,9

Наибольшая мощность, рассеиваемая на второй сетке, вт ...... 1,15

Наибольший ток в цепи катода, ма ....... 40

Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100

Наибольшее сопротивление в цепи первой сетки, Мом ...... 0,3
