6Ж1П

Взаимозаменяемость:
Зарубежный аналог: EF95, 6AK5, 6F32

Общие данные
Пентод 6Ж1П предназначен для широкополосного усиления напряжения высокой частоты.
Применяется в ультракоротковолновой и телевизионной аппаратуре.

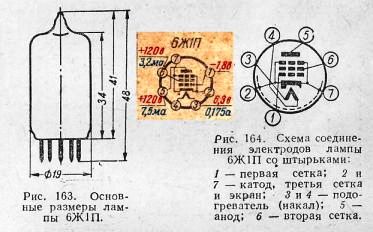

Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час. Цоколь штырьковый с пуговичным дном. Штырьков 7 Междуэлектродные емкости, пф
Входная 4,35 ± 0,45. Выходная 2,45 ± 0,3. Проходная не более 0,025.

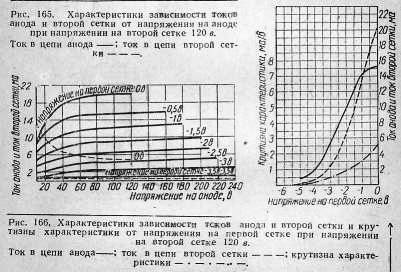

Номинальные электрические величины

Напряжение накала, в .......... 6,3
Напряжение на аноде, в ......... 120
Напряжение на второй сетке, в ....... 120
Сопротивление в цепи катода для автоматического смещения, ом ..... 200
Ток накала, ма ............. 175 ± 15
Ток в цепи анода, ма .......... 7,5 ± 2,5
Ток в цепи второй сетки, ма ........ 3,2
Крутизна характеристики, ма/в ....... 5,2 ± 1,4
Крутизна характеристики при напряжении накала 5,7 в, ма/в ........ 3,4
Эквивалентное сопротивление внутриламповых шумов, ом ........... 1800
Входное сопротивление на частоте 60 Мгц, ком ..... от 12 до 25
Предельно допустимые электрические величины
Наибольшее напряжение накала, в ....... 7
Наименьшее напряжение накала, в ....... 5,7
Наибольшее напряжение на аноде, в .... 260
Наибольшее напряжение на второй сетке, в .... 150
Наибольшая мощность, рассеиваемая на аноде, вт ..... 1,8
Наибольшая мощность, рассеиваемая на второй сетке, вт ...... 0,55
Наибольший ток в цепи катода, ма ...... 20
Наибольшее постоянное напряжение между катодом и подогревателем, в ... 120
Наибольший ток утечки между катодом и подогревателем, мкА ......... 20
Наименьшее сопротивление в цепи катода для автоматического смещения, ом ...... 200
Наибольшее сопротивление в цепи первой сетки, Мом .... 1,0
