6Г2

Взаимозаменяемость:
Зарубежный аналог: 6SQ7

Общие данные

Диод-триод 6Г2 предназначен для детектирования и усиления напряжения низкой частоты.

Применяется в приемно -усилительной и измерительной аппаратуре.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в металлическом оформлении.

Срок службы не менее 500 час.

Цоколь октальный с ключом. Штырьков 8.

Междуэлектродные емкости, пф

Входная 3,2, Выходная 3. Проходная 1,6.

Номинальные электрические данные

Напряжение накала, в..........6,3

Напряжение на аноде, в.........250

Напряжение смещения на управляющей сетке, в .... —2

Ток накала, ма ............300 ± 25

Ток в цепи анода триода, ма......... 1,5 ± 0,65

Крутизна характеристики триода, ма/в.....1,1 ±0,3

Крутизна характеристики при напряжении накала 5,7 в, ма/в.............65

Внутреннее сопротивление, ком.......91

Коэффициент усиления . . . 100

Ток в цепи диода, ма............0,8

Предельно допустимые электрические величины

Наибольшее напряжение накала, в........6,9

Наименьшее напряжение накала, в......... 5,7

Наибольшее напряжение на аноде триода, в.....330

Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100

Наибольшее среднее значение выпрямленного тока каждого диода, ма ....... 1

Наибольший ток утечки между катодом и подогревателем, мка .................20

Применение диодной части лампы 6Г2 аналогично схемам применения диодной части ламп 6Б2П, 6Б8С, 6Г7 и Др.

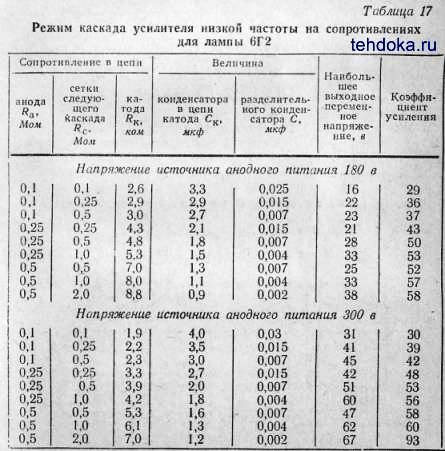

В табл. 17 приведены режимы каскадов, собранных по схеме рис. 132. Усиление определяется на частотах 400 ± 1000гц. При применении деталей, указанных в табл. 17, их величины можно округлять.

Двойной диод-триод можно равноценно заменить двойным диод-триодом 12Г2, для чего нужно заменить напряжение накала до 12,6 в. 6Г2 можно также заменить двойным диод-триодом 6Г7, для чего необходимо перепаять выводы ламповой панельки по цоколевке 6Г7. Результаты замены малоэффективны, так как лампа 6Г7 имеет меньший коэффициент усиления.
