6Ж22П

Общие данные

Пентод 6Ж22П предназначен для усиления напряжения высокой частоты в широкополосных усилителях и для формирования миллимикросекундных импульсов.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 1500 час.

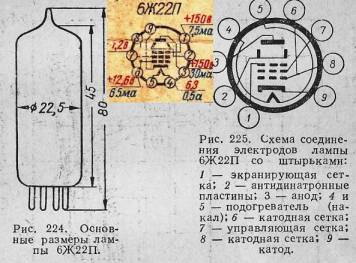

Цоколь штырьковый с пуговичным дном. Штырьков 9.

Междуэлектродные емкости, пф

Входная 9 ± 0,9. Выходная 2,4 ± 0,2. Проходная не более 0,05.

Номинальные электрические данные

Напряжение накала, в ......... 6,3

Ток накала, ма ............ 500 ± 50

Напряжение на аноде, в ........ 150

Напряжение на экранной сетке, в ..... 150

Напряжение на катодной сетке, в ..... 12,6

Напряжение смещения на управляющей сетке, в ...... 1,2

Отрицательное напряжение на управляющей сетке при токе в цепи анода 10 мка, в ...... не более 15

Ток в цепи анода, ма ......... 30 ± 7,5

Ток в цепи экранной сетки, ма ...... 7,5

Ток в цепи катодной сетки, ма ...... 65

Крутизна характеристики, ма/в ...... 30 ± 7,8

Отрицательное напряжение отсечки на управляющей сетке, в .... не более—1.1

Внутреннее сопротивление, ком ...... 65

Входное сопротивление, ком ....... 0,3

Коэффициент широкополосности ..... 2,63

Эквивалентное сопротивление шумов, ком ......... 0,5

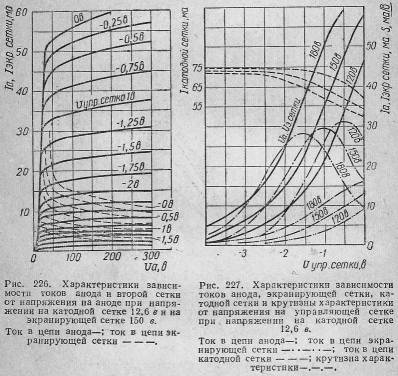

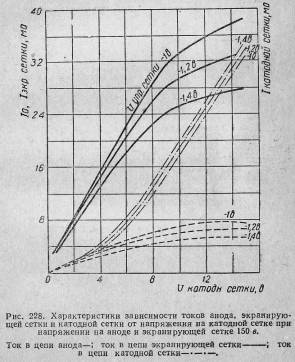

Предельно допустимые электрические величины

(для работы в непрерывном режиме)

Наибольшее напряжение накала, в .......7

Наименьшее напряжение накала, в ........5,7

Наибольшее напряжение на аноде, в ....... 200

Наибольшее напряжение на экранной сетке, в .... 200

Наибольшее напряжение на катодной сетке, в .... 13,8

Наименьшее напряжение на катодной сетке, в .... 11,5

Наибольшая мощность, рассеиваемая на аноде, вт ...... 5,5

Наибольшая мощность, рассеиваемая на экранирующей сетке, вт ........ 1,5

Наибольшая мощность, рассеиваемая на катодной сетке, вт ....... 1

Наибольшее постоянное напряжение между катодом и подогревателем при постоянном потенциале на подогревателе, в ........ 150

Наибольшее сопротивление в цепи управляющей сетки, ком ........... 150
