6Ж23П

Общие данные

Пентод 6Ж23П предназначен для усиления напряжения высокой частоты в широкополосных усилителях с разделением сигналов на выходе.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 2000 час.

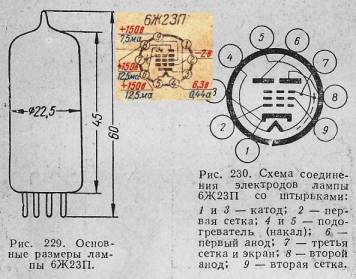

Цоколь штырьковый с пуговичным дном. Штырьков 9.

Междуэлектродные емкости, пф

Входная 14 ± 2. Выходная (аноды соединены вместе) 3,5 ± 0,5. Проходная (аноды соединены вместе) при измерении в экране не более 0,07. Катод — подогреватель не более 10. Первая сетка -подогреватель (при измерении в экране) не более 0,15.

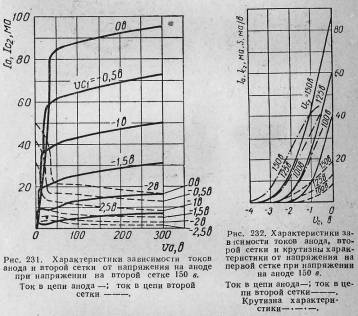

Номинальные электрические данные

Напряжение накала, в ...... 6,3

Ток накала, ма ........... 440 ± 30

Напряжение на аноде, в ........ 150

Напряжение на второй сетке, в ...... 150

Напряжение на третьей сетке, в ..... 0

Сопротивление в цепи катода для автоматического смещения, ом ........ 50

Ток в цепи каждого анода, ма ...... 12,5 ± 3,75

Ток в цепи второй сетки, ма ..... 7,5

Крутизна характеристики каждого анода, ма/в ..... 14,5 ± 3,5

Крутизна характеристики при напряжении накала 5,7 в, ма/в .... не менее 8,5

Отрицательное напряжение на управляющей сетке для отсечки электронного тока, в ... 1,5

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 6,6

Наименьшее напряжение накала, в ....... 6

Наибольшее напряжение на каждом аноде, в .... 150

Наибольшее напряжение на второй сетке, в .... 150

Наибольшая мощность, рассеиваемая на каждом аноде, вт ..... 2,45 Наибольшая мощность, рассеиваемая на второй сетке, вm ....... 1,15

Наибольший ток в цепи катода, ма ...... 40

Наибольший ток утечки между катодом и подогревателем, мка ......... 30
