6Ж2П

Общие данные

Пентод 6Ж2П предназначен для широкополосного усиления напряжения высокой частоты.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 500 час.

Цоколь штырьковый с пуговичным дном. Штырьков 7.

Междуэлектродные емкости, пф

Входная 4,5 ± 0,5. Выходная 2,5 ± 0,3. Проходная не более 0,02.

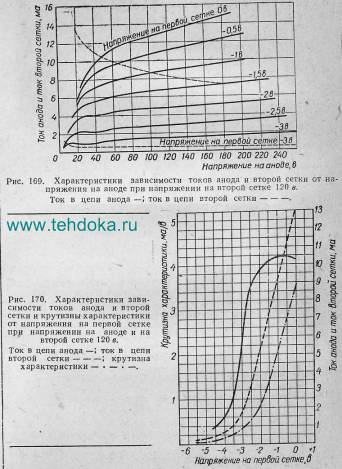

Номинальные электрические данные

Напряжение накала, в ......... 6,3

Напряжение на аноде, в ....... 120

Напряжение на второй сетке, в .... 120

Напряжение на третьей сетке, в ...... 0

Сопротивление в цепи катода для автоматического смещения, ом .... 200

Ток накала, ма .......... 175±15

Ток в цепи анода, ма ........ 5,5±2

Ток в цепи второй сетки , ма ..... не более 5,5

Крутизна характеристики, ма/в .... 3,7±0,8

Крутизна характеристики по третьей сетке при напряжении на ней — 3 в, ма/в .. ...... не менее 0,5

Крутизна характеристики по третьей сетке при напряжении на ней 20 в, ма/в .. .... не более 0,025

Крутизна характеристики при напряжении накала 5,7 в, ма/в ..... не менее 2,2

Внутреннее сопротивление, ком .... от 75до 350

Предельно допустимые электрические величины

Наибольшее напряжение накала, а .......7

Наименьшее напряжение накала, в ....... 5,7

Наибольшее напряжение на аноде, в ...... 200

Наибольшее напряжение на второй сетке, в ........ 150

Наибольшая мощность, рассеиваемая на аноде, вт ........ 1,8

Наибольшая мощность, рассеиваемая на второй сетке, вт .......... 0,85

Наибольший ток в цепи катода, ма ....... 20

Наибольшее постоянное напряжение между катодом и подогревателем, в ... 120

Наименьшее сопротивление в цепи катода для автоматического смещения, ом ........ 200

Наибольшее сопротивление в цепи первой сетки, мОм ...... 1,0
