6Ж3

Взаимозаменяемость:
Зарубежный аналог: 6SH7

Общие данные
Пентод 6ЖЗ предназначен для усиления напряжения высокой частоты. Применяется в каскадах промежуточной частоты звукового канала телевизионных приемников.

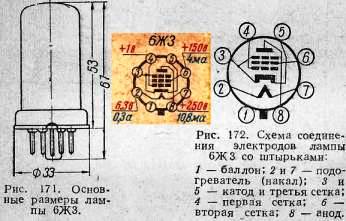

Катод оксидный косвенного накала. Работает в любом положении. Выпускается в металлическом оформлении. Срок службы не менее 500 час. Цоколь октальный с ключом. Штырьков 8. Два вывода от катода предназначены для лучшей развязки цепи анода и цепи управляющей сетки.

Междуэлектродные емкости
, пф
Входная 8,5 ± 1,7.
Выходная 7,0 ± 2,1.
Проходная не более 0,003.

Номинальные электрические данные
Напряжение накала, в .......... 6,3
Напряжение на аноде, в ......... 250
Напряжение на второй сетке, в ...... 150
Напряжение смещения на первой сетке, в ... —1
Ток накала, ма ............ 300±25
Ток в цепи анода, ма .......... 10,8 ± 2,6
Ток в цепи второй сетки, ма ....... 4+2
Крутизна характеристики, ма/в ...... 4,9±1,0
Крутизна характеристики при напряжении накала 5,7 в, ма/в ...... не менее 3,1
Внутреннее сопротивление, ком ...... 900

Предельно допустимые электрические величины
Наибольшее напряжение накала, в ...... 6,9
Наименьшее напряжение накала, в ....... 5,7
Наибольшее напряжение на аноде, в ...... 330
Наибольшее напряжение на второй сетке, в .... 165
Наибольшая мощность, рассеиваемая на аноде, вт ..... 3,3
Наибольшая мощность, рассеиваемая на второй сетке, вт ...... 0,7
Наибольшее постоянное напряжение между катодом и подогревателем, в ........ 100
Наибольший ток утечки между катодом и подогревателем, мка ...... 20

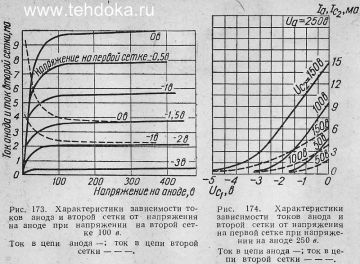

Основные электрические величины при низком напряжении на аноде

Напряжение на аноде, в........... 26
Напряжение на второй сетке, в ......... 26
Напряжение смещения на первой сетке, в ..... —0,5
Ток в цепи анода, ма ............ 1,8
Ток в цепи второй сетки, ма .......... 0,8
Крутизна характеристики, ма/в .......... 1,8
Внутреннее сопротивление, ком ......... 250

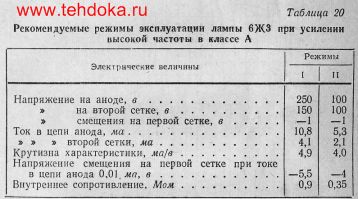

На рис. 175 приведена схема использования лампы 6ЖЗ в каскаде усиления высокой частоты. Лампа может работать хорошо в каскадах усиления промежуточной частоты. Вместо высокочастотных контуров следует включать контуры фильтров промежуточной частоты.
