6Ж4П

Общие данные
Пентод 6Ж4П предназначен для усиления напряжения высокой частоты.

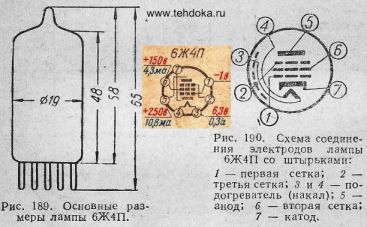

Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час. Цоколь штырьковый с пуговичным дном. Штырьков 7.
Междуэлектродные емкости
, пф
Входная 6,3. Выходная 6,3. Проходная не более 0,0035.

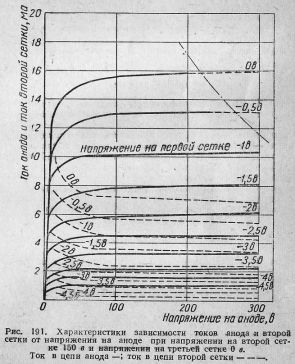

Номинальные электрические данные

Напряжение накала, в ........... 6,3
Напряжение на аноде, в ........ 250
Напряжение на второй сетке, в ...... 150
Сопротивление в цепи катода для автоматического смещения, ом ........ 68
Ток накала, ма ........... 300±25
Ток в цепи анода, ма ......... 11 ± 3,3
Ток в цепи второй сетки, ма ...... 4,5+1,7
Крутизна характеристики, ма/в ..... 5,7 ± 1,3
Внутреннее сопротивление, Мом ..... около 0,9
Предельно допустимые электрические величины
Наибольшее напряжение накала, в ...... 7
Наименьшее напряжение накала, в ...... 5,7
Наибольшее напряжение на аноде, в ..... 300
Наибольшее напряжение на второй сетке, в ....... 350
Наибольший ток в цепи катода, ма ...... 20
Наибольшая мощность, рассеиваемая на аноде, вт ..... 3,5
Наибольшая мощность, рассеиваемая на второй сетке, вт ....... 0,9
Наибольшее постоянное напряжение между катодом и подогревателем, в .... 90
Наибольшее сопротивление в цепи первой сетки, Мом .......... 0,5

Лампа 6Ж4П по своим параметрам близка к лампе 6ЖЗП, и поэтому во всех случаях ее можно заменить этой лампой. Для этого необходимо заменить сопротивление в цепи катода и изменить схему цоколевки.
