6Г7

Общие данные

Двойной диод-триод 6Г7 предназначен для детектирования и усиления напряжения низкой частоты.

Применяется в супергетеродинных приемниках в качестве второго детектора и предварительного усилителя напряжения низкой частоты, а также в измерительной аппаратуре.

Катод оксидный косвенного накала.

Работает в любом положении.

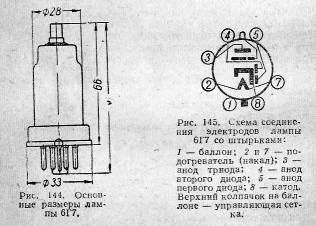

Выпускается в металлическом оформлении.

Срок службы не менее 500 час.

Цоколь октальный с ключом. Штырьков 7.

Междуэлектродные емкости, пф

Входная 5. Выходная 3,8. Проходная 1,4.

Номинальные электрические данные

Напряжение накала, в ........ 6,3

Напряжение на аноде триода, в ..... 250

Напряжение смещения на управляющей сетке, в ....... -3

Ток накала, ма ........ 300 ± 25

Ток в цепи анода триода, ма ........ 1,4 ± 0,8

Крутизна характеристики триода, ма/в .... 1,3 ± 0,35

Крутизна характеристики триода при напряжении накала 5,7 в, ма/в ........ 0,85

Внутреннее сопротивление, ком ...... 54

Коэффициент усиления ...... 70

Ток в цепи анода каждого диода при напряжения на аноде диода 10 в, ма .. 0,8

Предельно допустимые электрические величины

Наибольшее напряжение накала, в........7

Наименьшее напряжение накала, в ...... 5,7

Наибольшее напряжение на аноде триода, в .....300

Наибольшая мощность, рассеиваемая на аноде триода, вт .... 1,0

Наибольшее среднее значение выпрямленного тока каждого диода, ма ... 1,0

Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100

Наибольший ток утечки между катодом и подогревателем, мка .... 20

Основные электрические данные при низком анодном напряжении

Напряжение на аноде, в ....... 26

Напряжение смещения на управляющей сетке, в ..... 0,4

Ток в цепи анода, ма ......0,22

Крутизна характеристики, ма/в ...... 0,8

Внутреннее сопротивление, ком ......... 90

Коэффициент усиления .... 72

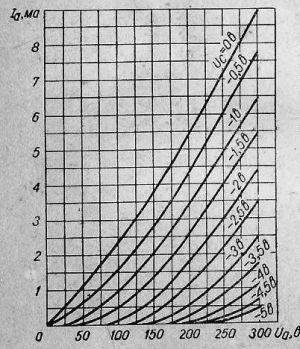

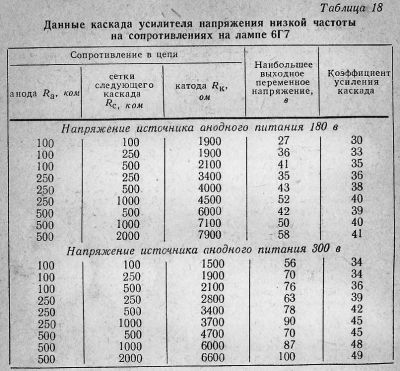

Схемы применения лампы 6Г7 аналогичны схемам применения лампы 6Г2. Данные деталей схемы каскада усиления напряжения низкой частоты на сопротивлениях приведены в табл. 18.

Примечание. Усиление каскада определяется на частотах 400—1000 гц. Двойной диод-триод 6Г7 выпускается также в стеклянном оформлении (6Г7С). Его можно заменить лампой 6Г2, что дает эффективные результаты. При замене требуется перепаять выводы на ламповой панельке согласно схеме цоколевки 6Г2. Нужно помнить, что иногда при замене лампы усилитель возбуждается. Чтобы исключить возбуждение, необходимо перестроить режим каскада.
