6Ж9П

Общие данные
Пентод 6Ж9П предназначен для широкополосного усиления напряжения высокой частоты.

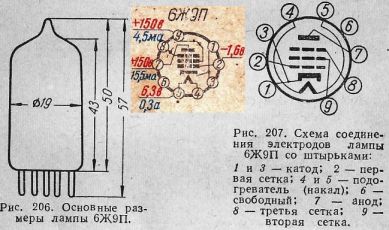

Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час. Цоколь штырьковый с пуговичным дном. Штырьков 9. Междуэлектродные емкости, пф
Входная 8,5 ± 1. Выходная 3,5 ± 0,5. Проходная не более 0,03. Катод — подогреватель не более 7.
Номинальные электрические данные
Напряжение накала, в ......... 6,3
Напряжение на аноде, в ........ 150
Напряжение на второй сетке, в ..... 150
Напряжение на третьей сетке, в ..... 0
Сопротивление в цепи катода для автоматического смещения, ом ........ 80
Ток накала, ма ........... 300 ± 25
Ток в цепи анода, ма ......... 15,5 ± 4,5
Ток в цепи второй сетки, ма .... не более 4,5
Крутизна характеристики, ма/в ..... 17,5 ± 3,5
Крутизна характеристики при напряжении накала 5,7 в, ма/в .... не менее 12
Внутреннее сопротивление, Мом ...... 0,15
Эквивалентное сопротивление внутриламповых шумов, ом ....... 350
Входное сопротивление на частоте 60 Мгц, ом ........ 5000

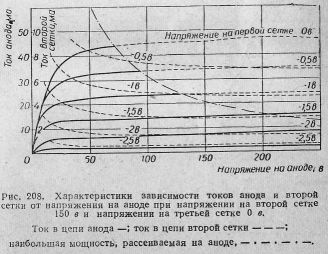

Предельно допустимые электрические величины
Наибольшее напряжение накала, в ........ 7
Наименьшее напряжение накала, в ....... 5,7
Наибольшее напряжение на аноде, в ....... 25
Наибольшее напряжение на второй сетке, в ....... 160
Наибольшая мощность, рассеиваемая па аноде, вт ..... 3
Наибольшая мощность, рассеиваемая на второй сетке, вт ...... 0,75
Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100
Наибольший ток в цепи катода, ма ....... 35
Наибольшее сопротивление в цепи первой сетки, Мом ....... 1,0
