6К1П


Общие данные
Пентод 6К1П предназначен для регулируемого усиления высоких и ультравысоких частот.
Применяется в ультракоротковолновой и измерительной аппаратуре.

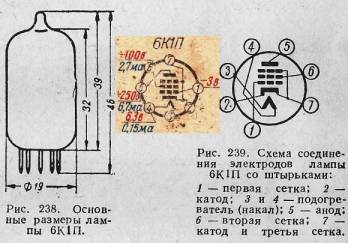

Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час. Цоколь штырьковый с пуговичным дном. Штырьков 7. Два вывода от катода предназначены для лучшей развязки цепей анода и управляющей сетки.
Междуэлектродные емкости, пф
Входная 3,4 ± 0,7. Выходная 3,0 ± 0,9. Проходная не более 0,01.
Номинальные электрические данные

Напряжение накала, в ....... 6,3
Напряжение на аноде, в ......... 250
Напряжение на второй сетке, в ..... 100
Напряжение смещения на первой сетке, в .... -3
Ток накала, ма ........... 150 ± 10
Ток в цепи анода, ма ......... 6,65 ± 2,25
Ток в цепи второй сетки, ма ...... 2,7 ± 1,3
Крутизна характеристики, ма/в ..... 1,85 ± 0,55
Крутизна характеристики при напряжении накала 5,7 ма, в ......... не менее 1,1
Крутизна характеристики при напряжении напервой сетке - 35 в, мка/в ..... от 2 до 50
Внутреннее сопротивление, Мом ..... 0,45
Предельно допустимые электрические величины
Наибольшее напряжение накала, в ....... 6,9
Наименьшее напряжение накала, в  ....... 5,7
Наибольшее напряжение на аноде, в ....... 275
Наибольшее напряжение на второй сетке, в .... 110
Наибольшая мощность, рассеиваемая на аноде, вт ..... 1,8
Наибольшая мощность, рассеиваемая на второй сетке, вт .... 0,33
Наибольшее постоянное напряжение между катодом и подогревателем, в .... 90
Ток утечки между катодом и подогревателем, мка . . . 20
Основные электрические данные при низком анодном напряжении

Напряжение на аноде, в ............ 26
Напряжение на второй сетке, в ......... 26
Напряжение смещения на первой сетке, в ..... -0,5
Ток в цепи анода, ма ............ 1,8
Ток в цепи второй сетки, ма .......... 0,9
Крутизна характеристики, ма/в ......... 1,3
Внутреннее сопротивление, ком ......... 180
Основные электрические данные при низком анодном напряжении в триодном включении
Напряжение на аноде, в ........... 26
Напряжение смещения на первой сетке, в ..... -0,5
Ток в цепи анода, ма ............ 2
Крутизна характеристики, ма/в ......... 2,2
Внутреннее сопротивление, ком ....... 7
Коэффициент усиления ............ 15
Рекомендуемый режим эксплуатации лампы 6К1П при усилении высокой частоты в классе А
Напряжение на аноде, в ............ 250
Напряжение на второй сетке, в ......... 100
Напряжение смещения на первой сетке, в ...... -3
Ток в цепи анода, ма ............. 6,7
Ток в цепи второй сетки, ма .......... 2,7
Крутизна характеристики, ма/в ......... 1,8
Напряжение смещения на первой сетке для крутизны характеристики 0,015 ма/в, в ......... -35
Напряжение смещения на первой сетке для крутизны характеристики 0,002 ма/в, в ......... -45
Внутреннее сопротивление, ком .... . . . . 700

Пентод 6К1П является аналогом пентода 9003, который выпускался ранее. Схемы использования 6К1П аналогичны схемам использования лампы 9003.
