6К3

Взаимозаменяемость:
Зарубежный аналог: 6SK7

Пентод 6КЗ предназначен для усиления напряжения высокой час тоты.

Применяется в каскадах высокой и промежуточной частоты с ре гулируемым усилением.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в металлическом оформлении.

Срок службы не менее 500 час.

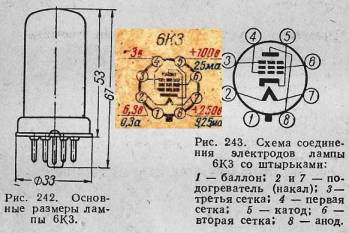

Цоколь октальный с ключом. Штырьков 8.

Междуэлектродные емкости, пф

Входная 6 ± 1,2. Выходная 7 ± 1,8: Проходная не более 0,003.

Номинальные электрические данные

Напряжение накала, в ......... 6,3

Напряжение на аноде, в ........ 250

Напряжение на второй сетке, в ...... 100

Напряжение смещения на первой сетке, в .......... —3

Ток накала, ма ........... 300±25

Ток в цепи анода, ма ......... 9,25±2,75

Ток в цепи второй сетки, ма ...... 2,5±0,9

Напряжение на третьей сетке, в ...... 0

Крутизна характеристики, ма/в ..... 2,0±0,4

Крутизна характеристики при напряжении накала 5,7 в, ма/в ..... не менее 1,3

Крутизна характеристик при напряжении на первой сетке минус 35 в, мка/в ..... от 1 до 30

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ....... 6,9

Наименьшее напряжение накала, в ....... 5,7

Наибольшее напряжение на аноде, в ....... 330

Наибольшее напряжение на второй сетке, в ..... 140

Наибольшая мощность, рассеиваемая на аноде, вт ............ 4,4

Наибольшая мощность, рассеиваемая на второй сетке, вт ...... 0,44

Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100

Наибольший ток утечки между катодом и подогревателем, мка ....... 20

Основные электрические данные при низком анодном напряжении

Напряжение на аноде, в ......... 26

Напряжение на второй сетке, в ....... 26

Напряжение смещения на первой сетке, в ..... -0,5

Ток в цепи анода, ма ....... 1,8

Ток в депи второй сетки, ма .... 0,55

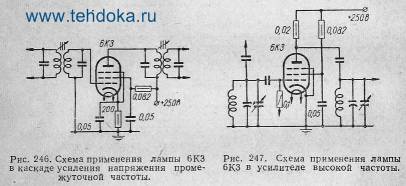

В схеме, изображенной на рис. 246, напряжение АРУ на сетку лампы не подается. Если нужно подать на сетку напряжение АРУ, катод лампы следует соединить с шасси, а конец вторичной обмотки, который соединяется с шасси, подать в цепь АРУ.

В схеме, изображенной на рис. 247, каскад дает усиление порядка 10. Связь с антенной емкостная. Величина емкости зависит от частоты сигнала. В диапазоне 10-14 м она устанавливается порядка 3 - 7 пф.

Пентод 6КЗ, работающий в каскаде усиления промежуточной частоты, можно эффективно заменить пентодом 6Ж8 при условии снятия напряжения АРУ согласно схемы рис. 246. Пентод 6КЗ можно также заменить пентодом 6К4, если при этом каскад не будет возбуждаться. Если пентод 6КЗ работает в усилителе высокой частоты, то в некоторых случаях его можно заменить лампой 6Ж4.
