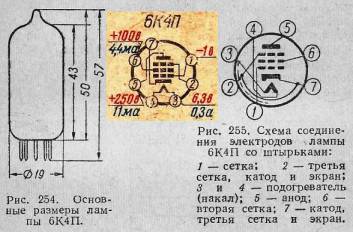

6К4П

Общие данные
Пентод 6К4П предназначен для регулируемого усиления напряже ния высокой частоты.
Применяется в каскадах усиления высокой и промежуточной частоты вещательных и автомобильных приемниках. Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час. Цоколь штырьковый с пуговичным дном. Штырьков 7.
Междуэлектродные емкости, пф
Входная 5,5. Выходная 5,0. Проходная не более 0,0035.
Номинальные электрические данные
Напряжение накала, в .......... 6,3
Напряжение на аноде, в .......... 250
Напряжение на второй сетке, в ь....... 100
Сопротивление в цепи катода для автоматического смещения , ом ..... 68
Ток накала, ма ............ 300 ± 25
Ток в цепи анода, ма ...... 11
Ток в цепи второй сетки, ма ......... 4,2
Крутизна характеристики, ма/в ........ 4,4
Внутреннее сопротивление, Мом ........ 1,5
Предельно допустимые электрические величины
Наибольшее напряжение накала, в ........ 7
Наименьшее напряжение накала, в ......... 5,7
Наибольшее напряжение на аноде, в ........ 330
Наибольшее напряжение на второй сетке, в ...... 140
Наибольшая, мощность, рассеиваемая на аноде, вт ..... 3,3
Наибольшая мощность, рассеиваемая на второй сетке, вт ..... 0,7
Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100
Схемы применения лампы 6К4П аналогичны схемам применения лампы 6К4.
