6К7

Пентод 6К7 предназначен для усиления напряжения высокой частоты.

Применяется в приемной аппаратуре в каскадах усиления высокой и промежуточной частоты, в регулируемых схемах и измерительной аппаратуре. Может быть использован в качестве предварительного усилителя низкой частоты на сопротивлениях.

Катод оксидный косвенного накала.

Работает в любом положении. Выпускается в металлическом оформлении. Срок службы не менее 500 час.

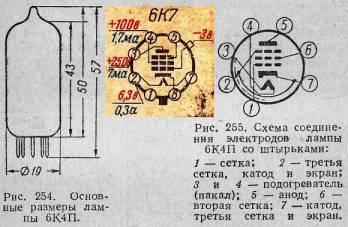

Цоколь октальный с ключом. Штырьков 7, Третью сетку рекомендуется соединять непосредственно с шасси.

Междуэлектродные емкости, пф

Входная 7,0 ± 1,1. Выходная 12 ± 3. Проходная не более 0,005,

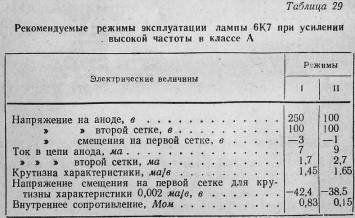

Номинальные электрические данные

Напряжение накала, в ........ 6,3

Напряжение на аноде, в ......... 250

Напряжение на второй сетке, в ..... 100

Напряжение смещения на первой сетке, в ...... —3

Ток накала, ма ........... 300 ± 25

Ток в цепи анода, ма ......... 7,0 ± 2,1

Ток в цепи второй сетки, ма ....... 1,65 ± 0,75

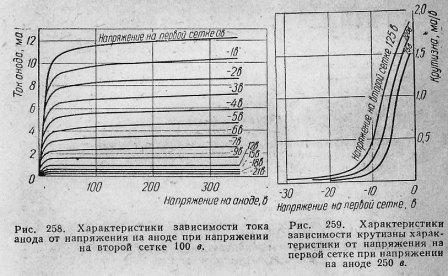

Крутизна характеристики, ма/в ..... 1,45 ± 0,25

Крутизна характеристики при напряжении накала 5,7 в, ма/в ..... не менее 1,0

Крутизна характеристики при напряжении на первой сетке — 35 в, ма/в .... 15,5

Предельно допустимые электрические величины

Наибольшее напряжение накала, в .... . . . 6,9

Наименьшее напряжение накала, в ........ 5,7

Наибольшее напряжение на аноде, в ........ 330.

Наибольшее напряжение на второй сетке, в ..... 140

Наибольшая мощность, рассеиваемая на аноде, вт ... 3

Наибольшая мощность, рассеиваемая на второй сетке, вт..... 0,4

Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100

Наибольший ток утечки между катодом и подогревателем, мка ....... 20

Основные электрические данные при низком анодном напряжении

Напряжение на аноде, в ............ 26

Напряжение на второй сетке, в ...... . . 26

Напряжение смещения на первой сетке, в ..... —0,5

Ток в цепи анода, ма ............ 1,25

Ток в цепи второй сетки, ма .......... 0,35

Крутизна характеристики, ма/в ......... 0,8

Внутреннее сопротивление, ком ......... 270
