6Н1П


Взаимозаменяемость: 6Н2П, 6Н8С

Общие данные
Триод 6Н1П предназначен для усиления напряжения низкой частоты.
Применяется в предварительных каскадах низкой частоты, фазоинверторах и каскадах развертки телевизионных приемников. Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час. Цоколь штырьковый с пуговичным дном. Штырьков 9.
Междуэлектродные емкости,
пф

Входная каждого триода 3,8. Выходная каждого триода 1,75. Проходная каждого триода 1,85. Между анодами 0,05.

Номинальные электрические данные
(для каждого триода)

Напряжение накала, в ......... 6,3

Напряжение на аноде, в ......... 250
Сопротивление в цепи катода для автоматического смещения, ом ...... 600Ток накала, ма ........... 600 ± 50
Ток в цепи анода, ма .......... 8 ± 2,4

Крутизна характеристики, ма/в ...... 3,2

Крутизна характеристики при напряжении накала 5,7 в, ма/в ...... не менее 2,7
Внутреннее сопротивление, кОм ...... 11
Коэффициент усиления......... 35 ± 7
Предельно допустимые электрические величины (для каждого триода)
Наибольшее напряжение накала, в ........ 7
Наименьшее напряжение накала, в ........ 5,7
Наибольшее напряжение на аноде, в ........ 300
Наибольшая мощность, рассеиваемая на аноде, вт ........ 2

Наибольшее постоянное напряжение между катодом и подогревателем, в ... 250

Наибольший ток в цепи катода, ма ........ 25

Наибольший ток утечки между катодом и подогревателем, мка ....... 30

Наименьшее сопротивление в цепи катода для автомат.  смещения, ом ..... 600

Наибольшее сопротивление в цепи первой сетки, Мом ...... 0,5

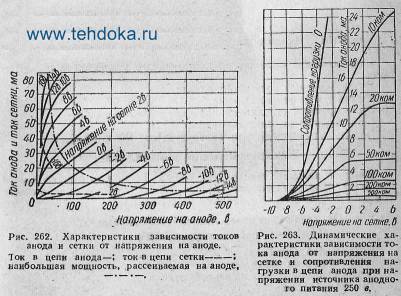

Лампа 6Н1П является аналогом лампы 6Н8С. Обе лампы взаимозаменяемы. Схемы применения ламп 6Н1П и 6Н8С одинаковы, подробное описание работы лампы в каскадах УНЧ на страничке лампы 6Н8С.
