6Н5С

Общие данные

Двойной триод 6Н5С предназначен для работы в электронных стабилизаторах напряжения.

Может быть использован как усилитель мощности низкой частоты в выходных каскадах, собранных по двухтактным схемам.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном оформлении.

Срок службы не менее 500 час.

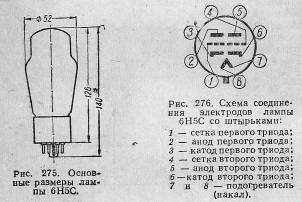

Цоколь октальный с ключом. Штырьков 8.

Междуэлектродные емкости, пф

Входная каждого триода 9,5. Выходная каждого триода 5. Проходная каждого триода 9,5. Сетка одного триода — анод другого триода 1.5.

Номинальные электрические данные (для каждого триода)

Напряжение накала, в ............. 6,3

Напряжение на аноде, в ......... 135

Сопротивление в цепи катода для автоматического, смещения, ом .......... 250

Ток накала, а .......... 2,5 ± 0,25

Ток б цепи анода, ма ......... 100 ± 27

Крутизна характеристики, ма/в ...... 6,7 ± 1,3

Внутреннее сопротивление, ом ...... 460

Предельно допустимые электрические величины (для каждого триода)

Наибольшее напряжение накала, в ........ 6,9

Наименьшее напряжение накала, в ........ 5,7

Наибольшее напряжение на аноде, в ........ 250

Наибольшая мощность, рассеиваемая на аноде, вт ......... 13

Наибольший ток в цепи катода, ма ........ 125

Наибольшее постоянное напряжение между катодом и подогревателем, в ... 300

Наибольший ток утечки между катодом и подогревателем, мка .......... 150

Наибольшее сопротивление в цепи сетки, Мом ....... 1,0
