6Н6П

Общие данные
Двойной триод 6Н6П предназначен для усиления мощности низкой частоты. Может быть использован в импульсных схемах.

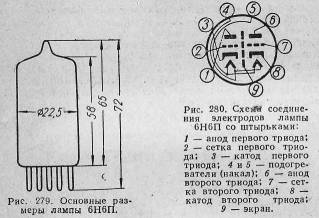

Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час. Цоколь штырьковый с пуговичным дном. Штырьков 9.
Междуэлектродные емкости,
пф
Входная каждого триода 4,5. Выходная каждого триода не более 2,4. Проходная каждого триода не более 3,7. Между анодами не более 0,12. Катод - подогреватель не более 9.
Номинальные электрические данные
 (для каждого триода)
Напряжение накала, в .......... 6,3
Напряжение на аноде, в .......... 120
Напряжение на сетке, в.......... -2
Ток накала, ма ............. 750 ± 50
Ток в цепи анода, ма ......... 30 ± 10
Крутизна характеристики, ма/в ....... 11 ± 3
Крутизна характеристики при напряжении накала 5,7 в, ма/в ..... не менее 7
Коэффициент усиления ......... 20 ± 4
Предельно допустимые электрические величины
(для каждого триода)
Наибольшее напряжение накала, в ........ 7
Наименьшее напряжение накала, в ........ 5,7
Наибольшее напряжение на аноде, в ........ 300
Наибольшая мощность, рассеиваемая на аноде, вт ..... 4,8
Наибольшая мощность, рассеиваемая двумя анодами, вт ..... 8
Наибольший ток катода, ма .......... 45
Наибольшее напряжение между катодом и подогревателем, в ........ 200
