6Н7С

Взаимозаменяемость:
Зарубежный аналог: 6N7-GT

Общие данные

Двойной триод 6Н7С предназначен для усиления мощности низкой частоты.

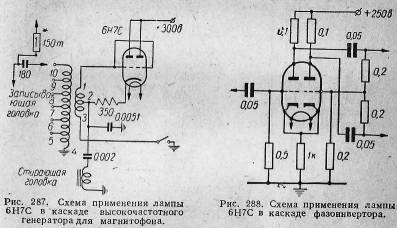

Применяется в выходных каскадах усилителей низкой частоты, работающих в классе АВ2, в каскадах фазоинверторов, маломощных генераторов высокой частоты для магнитофонов, в телевизионных приемниках и измерительной аппаратуре.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном оформлении.

Срок службы не менее 500 час.

Цоколь октальный с ключом. Штырьков 7.

Междуэлектродные емкости, пф

Входная 4,3. Выходная 5,4. Проходная 2,4.

Номинальные электрические данные  (для каждого триода)

Напряжение накала, в ......... 6,3

Напряжение на аноде, в ....... 300

Напряжение смещения на сетке, в ...... -6

Ток в цепи накала, ма ......... 810 ± 50

Ток в цепи анода при параллельно соединенных триодах, ма ........ 7

Ток в цепи анода при напряжении на сетке, равном нулю, ма ...... 17,5

Крутизна характеристики при параллельно соединенных триодах, ма/в.. 3,2±0,5

Внутреннее сопротивление при параллельно соединенных триодах, ком ... 11,4 ± 2,1

Коэффициент усиления при параллельно соединенных триодах ... 35 ± 5

Выходная мощность при напряжении смещения на сетке —5 в, переменном напряжении на сетке 35 в, сопротивлении в цепи еетки 500 ом и сопротивлении нагрузки в цепи анода 2500 ом, вт ............ 4,2

Выходная мощность при напряжении накала 5,7 в, вт ............ 3,2

Предельно допустимые электрические величины (для каждого триода)

Наибольшее напряжение накала, в ........ 7

Наименьшее напряжение накала, в ........ 5,7

Наибольшее напряжение на аноде, в ........ 300

Наибольшая мощность, рассеиваемая на аноде, вт ....... 6

Наибольшее постоянное напряжение между катодом и подогревателем, в ... 100

Наибольший ток утечки между катодом и подогревателем при напряжении между катодом и подогревателем 100 в, мка ............. 30

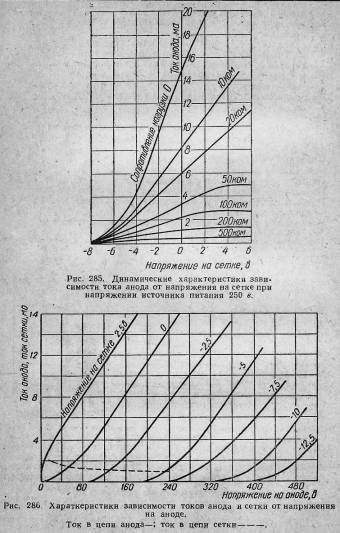

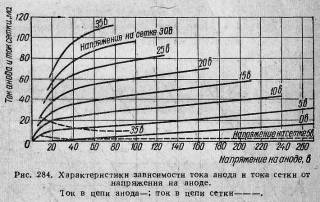

Рекомендованные режимы эксплуатации лампы 6Н7С в предварительном усилителе класса А для возбуждения выходного каскада класса В (оба триода соединены параллельно)

Напряжение на аноде, в .......... 250

Напряжение смещения на сетке, в ....... —5

Крутизна характеристики, ма/в....... 3,1

Ток в цепи анода, ма ......... 6

Внутреннее сопротивление, ком ........ 11,3

Коэффициент усиления .......... 35

Сопротивление в цепи анода, ком ........ 30

Выходная мощность, вт ......... не менее 4

Рекомендуемый режим эксплуатации лампы 6Н7С в усилителе мощности класса В в двухтактной схеме

Напряжение на аноде, в ............ 250

Напряжение смещения на сетке, в ......... 0

Ток в цепи анода каждого триода, ма........35

Наибольший ток в цепи анода для каждого триода, ма ...... 70

Наибольшая амплитуда возбуждения между сетками, в .... 82

Наибольший ток в цепи сетки каждого триода, ма . ...... 22

Наибольшее сопротивление в цепи каждой сетки, ом ..... 500

Сопротивление нагрузки между анодами, ком ..... 8

Наибольшая выходная мощность, вт ........ 10

Коэффициент нелинейных искажений, % ...... 8

Примечание. Чтобы получить выходную мощность до 20 вт, в двухтактной схеме класса В можно применить две лампы 6Н7С, соединив оба триода каждой лампы параллельно. При этом величина нагрузки между анодами будет составлять 5000 ом.

Лампа 6Н7С является единственным мощным выходным триодом и замены себе не имеет.
